炉后 AOI 手册
157
第七章
SPC
查询功能使用说明

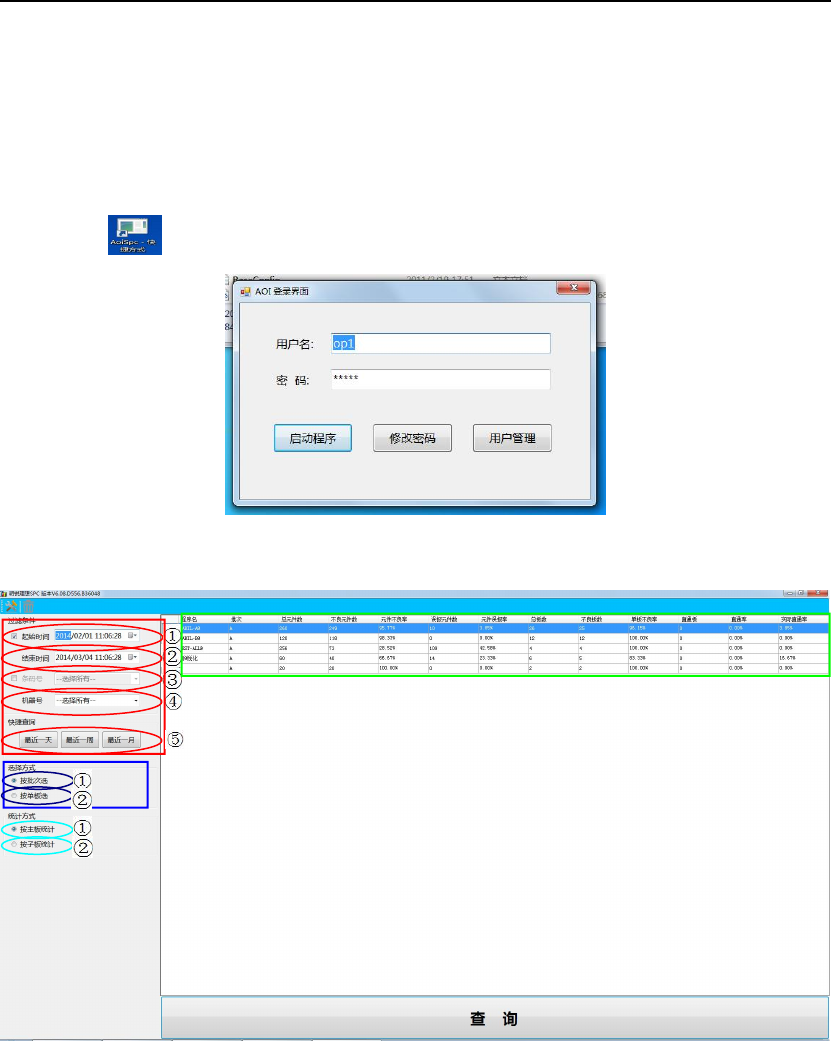

1、登陆 SPC
双击桌面图标 进入 SPC 登陆界面，
点击“启动程序”进入 SPC 主画面：
2、SPC 主界面分布
1）过滤条件（如上图中红框中内容）：
①起始时间：选择一个开始统计的时间；
②结束时间：选择一个结束统计的时间；
③条码号：可直接按条码进行单个条码对应板的测试结果查询；
④机器号：选择 1 台或全部机台进行统计；
⑤快速查询：可快速选择查询“最近一天”、“最近 1 周”、“最近 1 月”所有板的测试数据。
2）选择方式（如上图中蓝框中内容）：
①按批次选：选择以单板生产批次为单位条件进行统计；
②按单板选：选择以单板即程序名为单位条件进行统计；
3）统计方式（如上图中紫框中内容）：
①按主板统计：选择以主板即整个拼板方式来进行统计；
②按子板统计：选择以子板即小片单板方式来进行统计；
炉后 AOI 手册
158
5）当选好过滤条件及选择方式后会在右上角出现待统计对象记录（如上图中绿框中的内容），统计内容包
含程序名（基种名称）、批次、总元件数、不良元件数、元件不良率、误报元件数、元件误报率、总板数、
不良板数、单板不良率、直通板、直通率（测试）、实际直通率；双击某个机种数据或选中某个机种后点击
界面下方的“查询”即可进入具体统计情况界面。

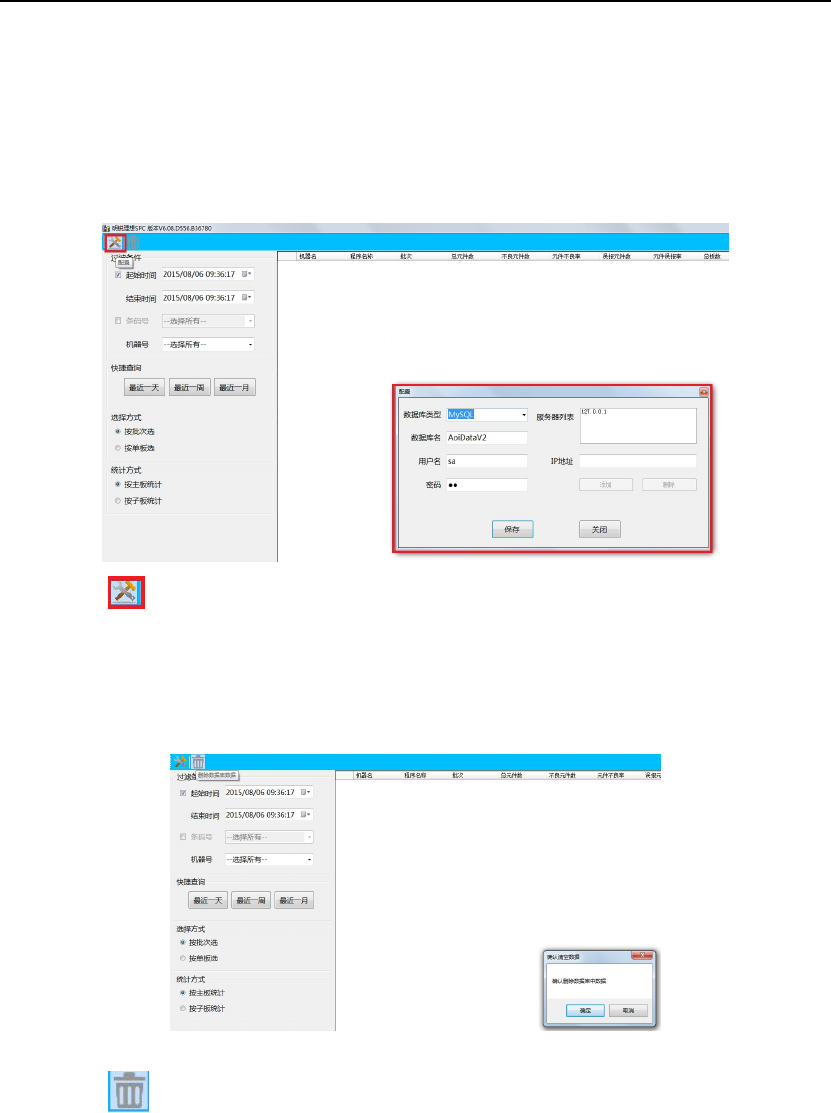

6）以管理员用户 admin 进入 SPC 主界面还可以对数据库进行配置和删除数据
配置
单击配置图标 ，弹出配置对话框。“数据库类型”有 MYSQL 和 SQL2008 可选；“数据库名”为 AOIdataV2，
“用户名”sa,“密码”sa（与安装 MYSQL 时的配置一致）；“服务器列表”为要查询的机器 IP 地址，在“IP
地址”一栏可输入不同机器的 IP 地址对多台机器的统计数据进行查询，输入 IP 地址后点击“添加”即可，
若要删除多余的 IP 地址则在服务器列表选中某一个 IP 点击“删除”即可。
删除
单击删除图标 ，弹出删除数据库数据对话框，点“确定”即可把数据库中的数据删除（暂不支持部分
删除，删除后不能恢复，故要注意）
3、SPC 数据汇总
选择好“过滤条件”、“选择方式”及“统计方式”，并选好绿框中的具体需查询数据记录后，点“查询”后
弹出选定对象的汇总统计情况：
缺陷分布
炉后 AOI 手册
159

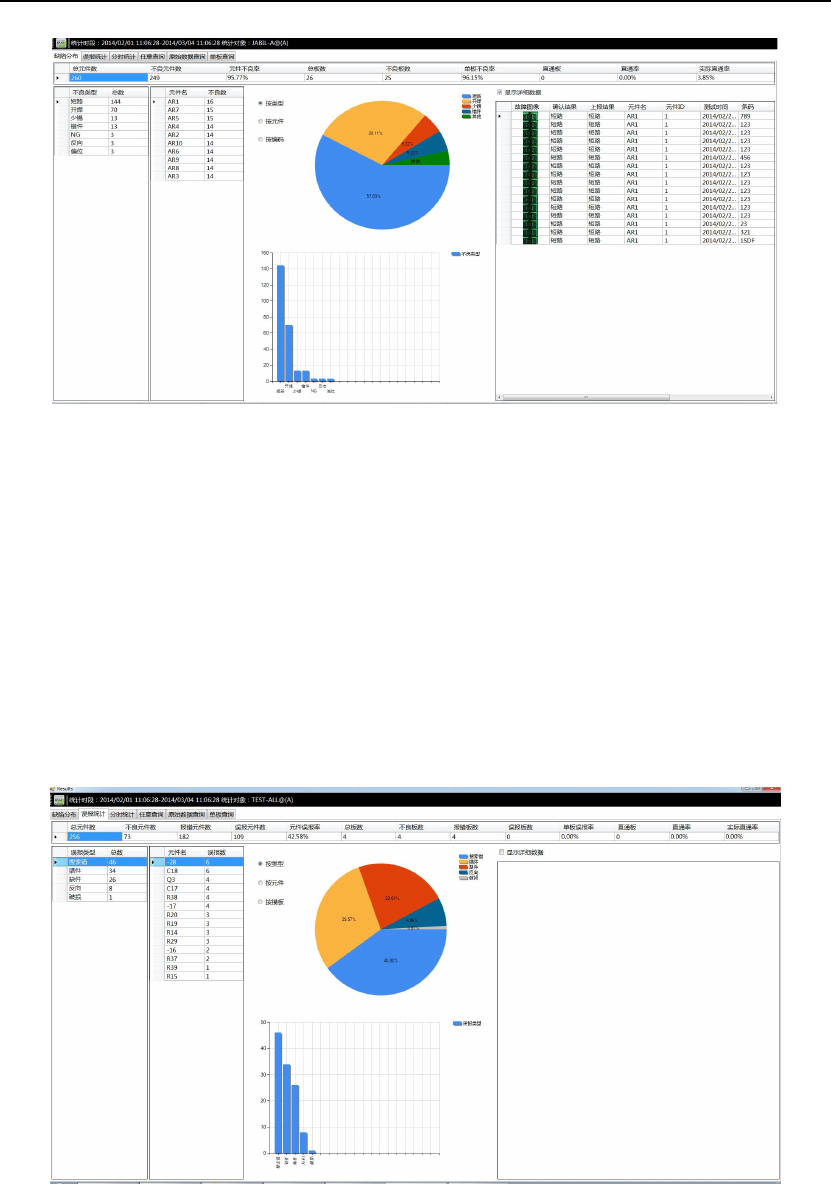

1）缺陷分布统计：
上图中显示所选对象的汇总数据包含：元件总数、不良元件数、元件不良率、总板数、不良板数、单板不
良率、直通板、直通率（测试）、实际直通率。
上述不良统计可选：“按类型”（不良类别来进行统计）、“按元件”（按不良元件名称来统计）及按编码（按
不良元件编码来统计）。
①选择“按类型”方式：当选择“按类型”时，表示按不良类型进行排列，如缺件、少锡、开焊等，排序
按不良个数由上而下依次进行排列；
②选择“按元件”时，表示按不良元件名即元件名称进行排列，如 R1（上图中由于此板编程时未导入 CAD
数据，故元件名一栏为设备自动生成的名），排序按不良个数由上而下依次进行排列；
③当选“按编码”时，表示按不良编码进行排列，排序按同一编码不良个数由上而下依次进行排列
误报统计
此功能此功能主要作用是协助 AOI 工程师对程序进行误判分板及调试，与上述缺陷分布统计用法一样。
