炉后 AOI 手册 143 3 .2. 4 插 针类 元件 实例 自 动检 索窗 1. 常规参数设置指南 2. 常规颜色抽取 A ． “颜色范围 0 ”抽取红色 B ． “颜色 范围 1 ”抽取 绿色 C ． “颜色 范围 2 ”抽取 蓝色
炉后 AOI 手册
142

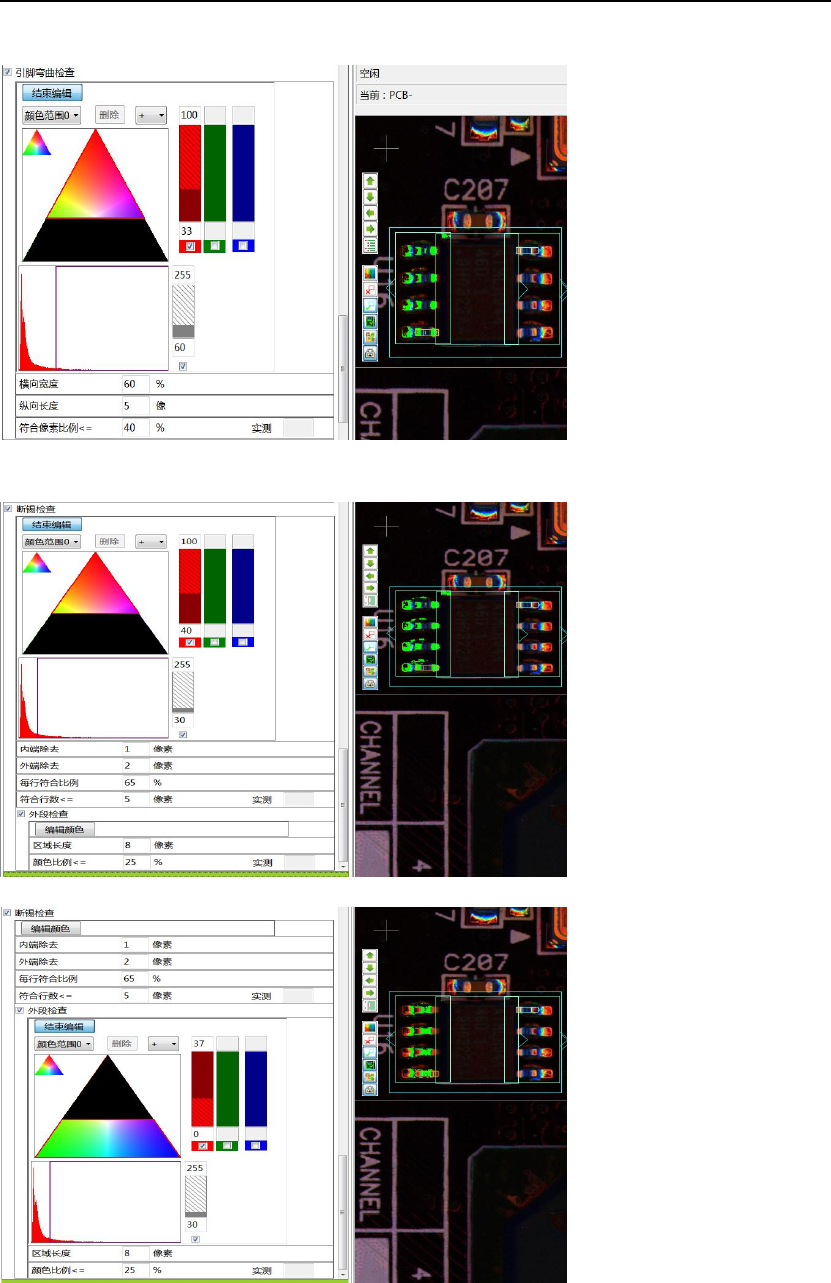

4）引脚弯曲检查（“颜色范围 0”抽取红色）
5）断锡检查（此项有 2 上项目：“断锡检查”、“外段检查”）
1-1 断锡检查（“颜色范围 0”抽取红色）
1-2 外段检查（“颜色范围 0”抽取非红色）
炉后 AOI 手册
143
3.2.4 插针类元件实例

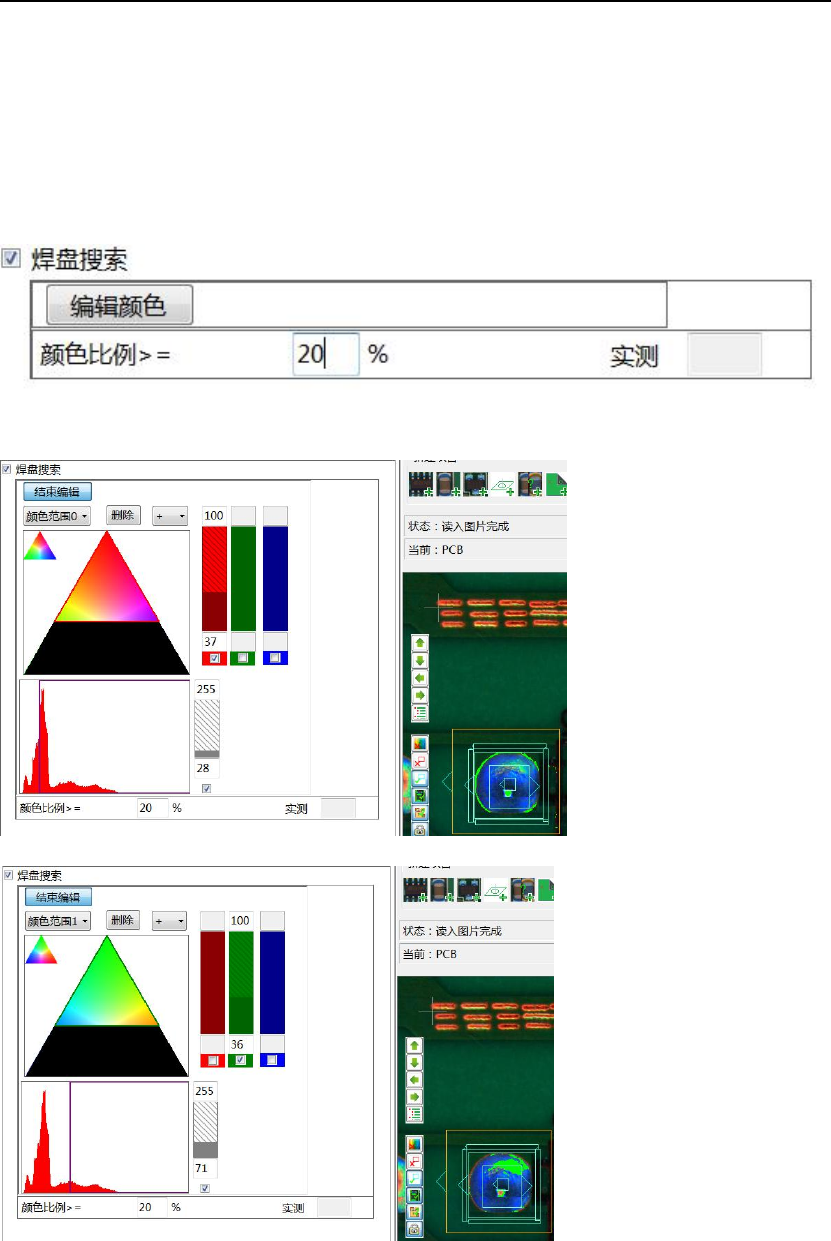

自动检索窗
1.常规参数设置指南
2.常规颜色抽取
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
C．“颜色范围 2”抽取蓝色
炉后 AOI 手册
144

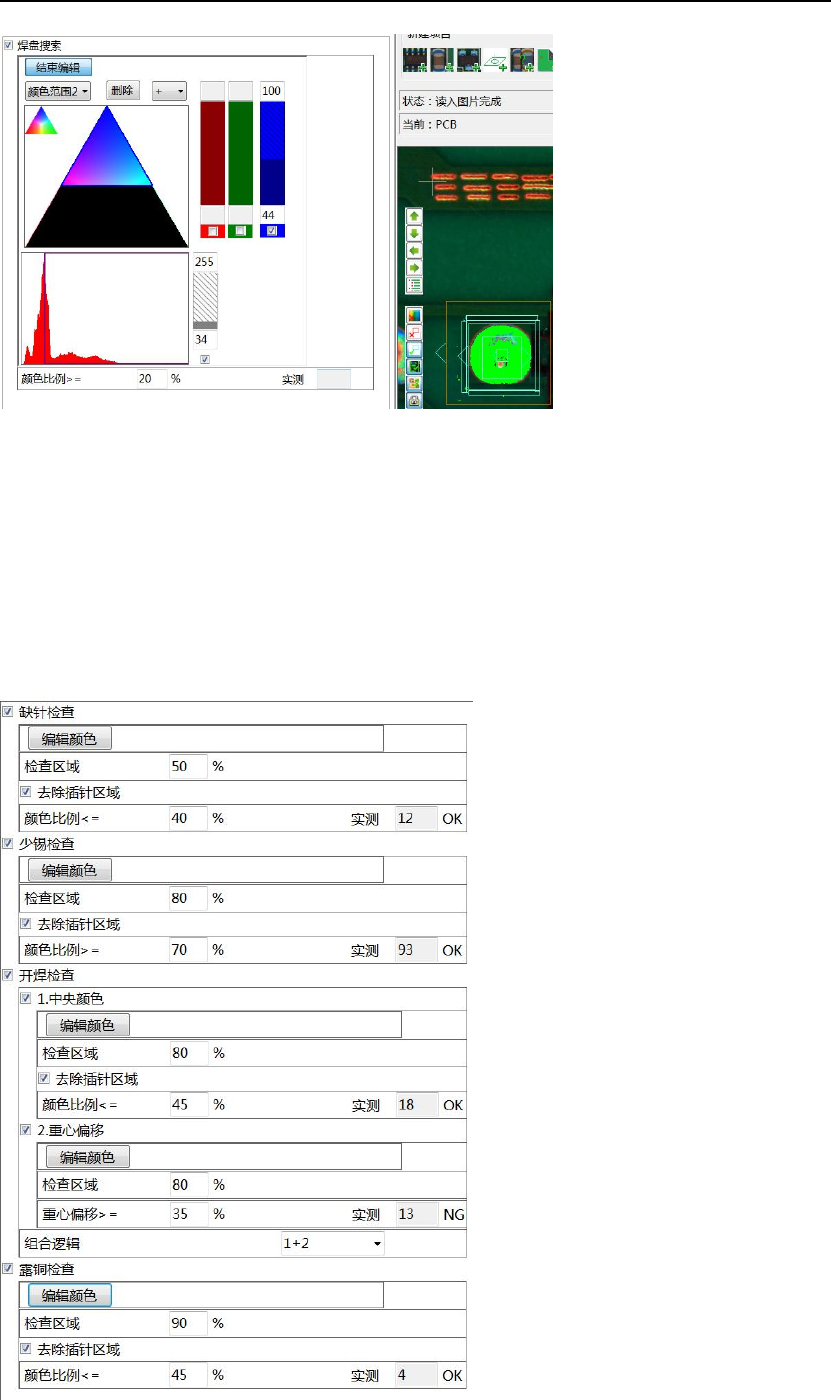

焊盘窗
1.常规参数设置指南
