2.8.2.1 插件类元件自动检索窗及插针本体窗算法说明
自动检索窗
□ 焊盘检索
○圆形检测
圆形相似度≥___%
○方形检测
方形相似度≥___%
颜色比例≥___%
说明：
1.抽取焊盘的颜色及亮度，注意抽取焊盘颜色时尽量不要将焊盘以外的颜色抽取。
2.如果选择圆形检测，则将焊盘窗的内切椭圆作为真实的焊盘区域；当选中方形时，则将设
定的矩形焊盘窗作为真实的焊盘区域。
3.如果计算出的百分比大于设定值，则将此处作为最终检索到的焊盘位置，焊盘窗自动移至
此位置，且所有检测窗也跟随焊盘窗进行等量移动；否则焊盘检索 NG，报焊盘检索失败错
误。
插针本体窗
此窗口只是定义插针的相对位置及大小，无其它参数设定。

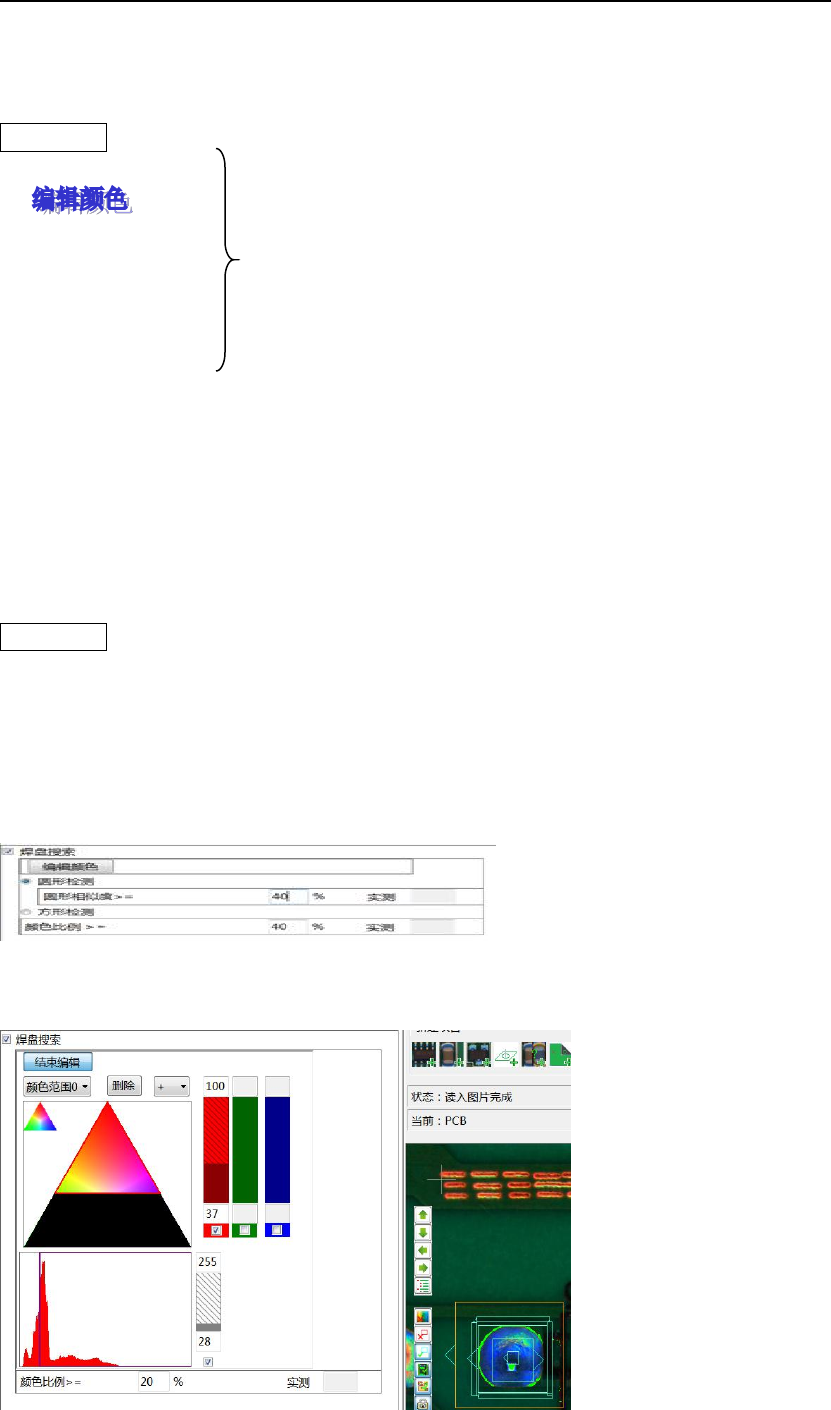

2.8.2.2 插件类元件自动检索窗颜色抽取实例
1.常规参数设置指南
2.常规颜色抽取
A．“颜色范围 0”抽取红色
炉后 AOI 手册
103

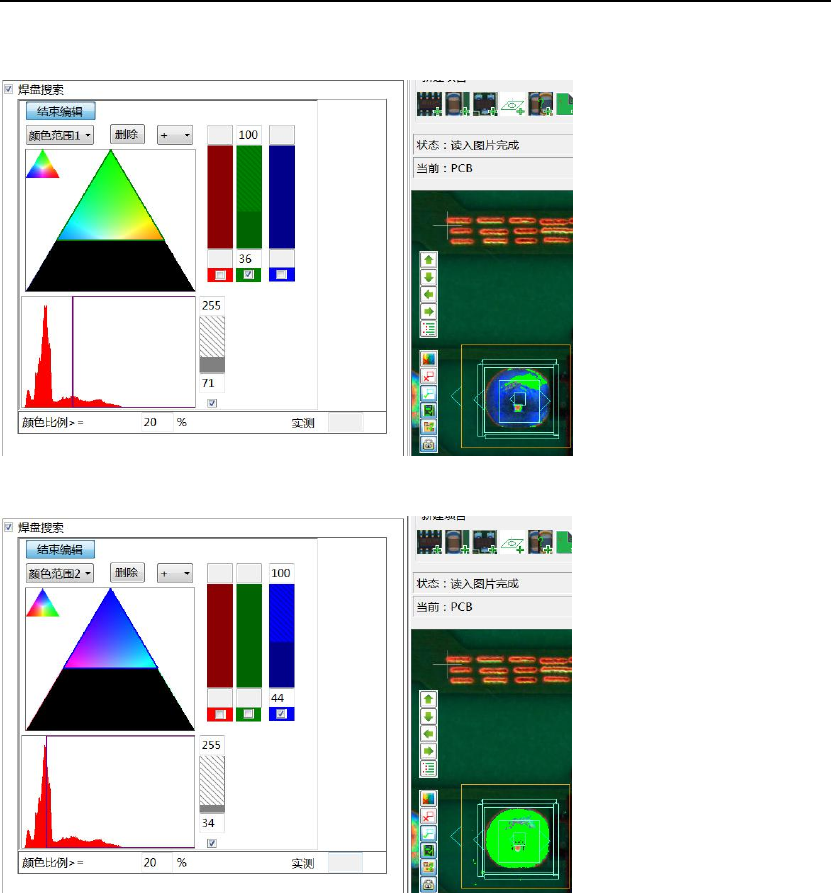

B．“颜色范围 1”抽取绿色
C．“颜色范围 2”抽取蓝色
炉后 AOI 手册
104
2.8.3.1 插件类元件焊盘窗算法说明
焊盘窗
□ 缺件检查
○直插式
检查区域___%
□ 去除插针区域
颜色比例≤___%
○斜插式
检测区域扩展___ 像素
引脚横长≥___ 像素
引脚纵长≥___ 像素
颜色比例≥___ %
说明：
直插式：
1.抽取明亮的红色及绿色。
2.如果在设定的检测区域内（如果勾选去除插针区域后，则会将插针本体窗所在的区域去除，
将去除后的区域作为检测区域），在检测区域内如果测得的比例小于设定值时，此项 OK；
如果大于设定值时，此项 NG，报缺件错误（即插针缺失或未插入）。
斜插式：
1.真实的焊盘窗横长为 H、纵长为 L（如选椭圆形则以生成的椭圆形焊盘窗为准，如选矩形
时则以画的窗盘窗为准），假定设定的“检测区域延升”用 L1 来表示。则以找正后的焊盘窗
中心为中心，以 H+L1 为横长，以 L+L1 为纵长，产生一个外围椭圆形或矩形，此外围椭圆形
或矩形可超出自动检索窗。外围椭圆或矩形与生成的椭圆或矩形焊盘窗之前的部分为检测区
域，如上图中蓝色部分所示（上图中以椭圆形为例）。
2.在检测区域内采用外接矩形算法（类似焊锡球的算法）：①在检测范围内搜索到存在横长
及纵长均超出设定值的对象后。②将此检索到的符合条件的对像用外接矩形包围，如果外
接矩形内测得对象的面积超过设定的“面积”时 OK；如果①②中任何一个条件不满足则 NG。
□ 气孔检查
□ 去除插针区域
纵向长度≤___%
横向宽度≤___%
颜色比例≤___%
该选项与锡球窗类似，检测范围为焊盘窗内。若选择去除插针窗，则检测范围为插针窗
与焊盘窗之间形成的环形区域。判断条件有三个：a.外接矩形纵向长度判定；b. 外接矩形
横向长度判定；c.面积判定（采用颜色占比算法，计算出对象颜色的面积所占外切矩形面积
的百分比）；如果 A、B、C 中任何一个 OK 时，则结果 OK；如果全部 NG 时，结果 NG。
