炉后 AOI 手册
147
第四章 作业员操作指导

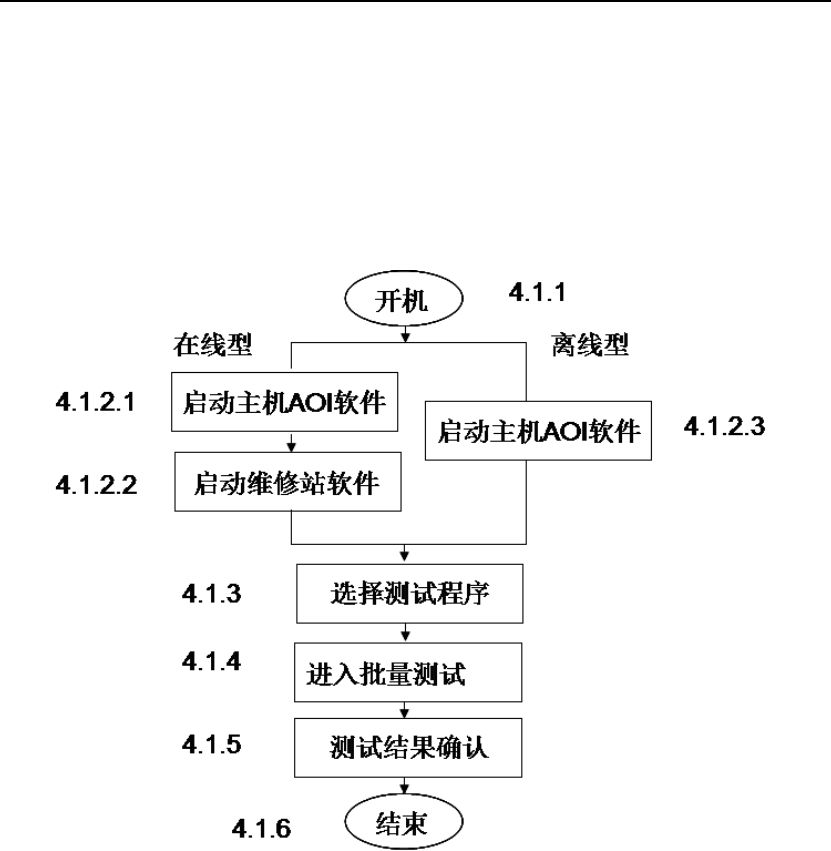

第 1 节 作业员流程
4.1.1 开机及复位
1.检查电源及气压是否正常,设备内部无杂物。
2.将设备上的主电源开关旋扭顺时针转至“ON”,此时设备主电源接通，设备上
电；此时按下设备内电脑的开关电源，将电脑开机（开机密码为两个空格）。
电脑开机完成后需进行设备开机复位。
3.按设备右上方的黄色“复位“按扭，丝杆开始移动，设备进行复位（双轨机器
需点软件主界面的调宽按钮进行调宽复位）。
4.设备复位的同时可将维修站电脑开启。此时开机完成。
4.1.2 调用程序
1.复位完成后，双击桌面的“AoiInline”快捷图标，启动 AOI 主程序软件（离
线机是“Aoidesk”，双轨在线机是“AoiDi”）。
炉后 AOI 手册
148
2.启动程序后将弹出用户登录界面；用户名及密码为默认，直接点登陆界面的“启
动程序”按扭后，进入到 AOI 主软件界面。
3.进入主软件后，点“程序操作”模块中的 按扭，选择测试程序。
4.选好待测 PCB 板程序后，按设备右上方的黄色“复位“按扭，设备开始进行复
位调宽（双轨机器需点软件主界面的调宽按钮进行调宽复位）。
5.当设备完成复位调宽，且确认轨道宽度正常后，按设备右上方的绿色“开始”
按扭，设备进入到自动状态。
4.1.3 测试操作
1.设备进入到自动状态后，点主软件界面右上方 进入 PCB 自动检测界面,
在界面中输出相应的“批次”及“序号”后点此界面中的“开始运行”按扭，
此时设备进入到自动测试状态。
2.设备进入到自动测试状态后，双击维修站电脑桌面的“AoiMTI”，启动维修站
软件。
3.启动维修站软件后将弹出维修站用户登录界面；用户名及密码为默认，直接点登陆界面的
“启动程序”按扭后，进入到维修站软件界面。
4.1.4 测试结果确认
G
F
E
A
B
C
D
炉后 AOI 手册
149
A：PCB 板概图，其中的“黄色框”是表示当前确认的元件在 PCB 板的哪个位置。通过此
区域黄色框可大体知道此元件分布在 PCB 板的哪个位置。
B:上一块板确认结果信息。
C：为选中单板（在 A 中进行选择）的具体测试结果。
D：测试记录列表，以板为单位，一片板一个记录；
E：快捷键提示区，具体如下右图：作业员可根据提示，利用快捷键进行快速确认，如此元
件为误报，本身是 OK 的，则可按“0”，系统会将此报错元件作为误判来处理，确认其为
OK。
F：参照显示区，显示原始 OK 图片，此图片可供作业员作为确认的依据。
G：不良记录显示区，此处显示报错元件或部位的具体图片（D 中的具体报错元件的图片）。
4.1.5 关机
测试结束后：
1. 退出维修站软件；
2．退出主机 AOI 软件；
3．关闭主机及维修站电脑；
4．关闭主机总电源开关，将其置在“OFF”位置。
第 2 节 操作注意事项
在线机：
1． 当设备设为自动进出板时（使用上下流信号），请不要手动推板；
2． 设备运行时请不要打开设备的前盖；
3． 设备正常测试时，请不要将头、手或其它物品伸入设备内部；
4． 关机时不要直接将电源关闭。
离线机：
1．设备运行时请不要打开设备的前盖；
2．设备正常测试时，请不要将头、手或其它物品伸入设备检测区域；
3．关机时不要直接将电源关闭。
