炉后 AOI 手册 75 ② 焊盘中央 A ． “颜色 范围 0 ”抽取 红色 B ． “ 颜色范围 1 ”抽取绿色 ③ 焊盘外端 A ． “颜色 范围 0 ”抽取 红色 B ． “ 颜色范围 1 ”抽取绿色
炉后 AOI 手册
74
B.“颜色范围 1”抽取较暗的非红色（即较暗的蓝、绿色）

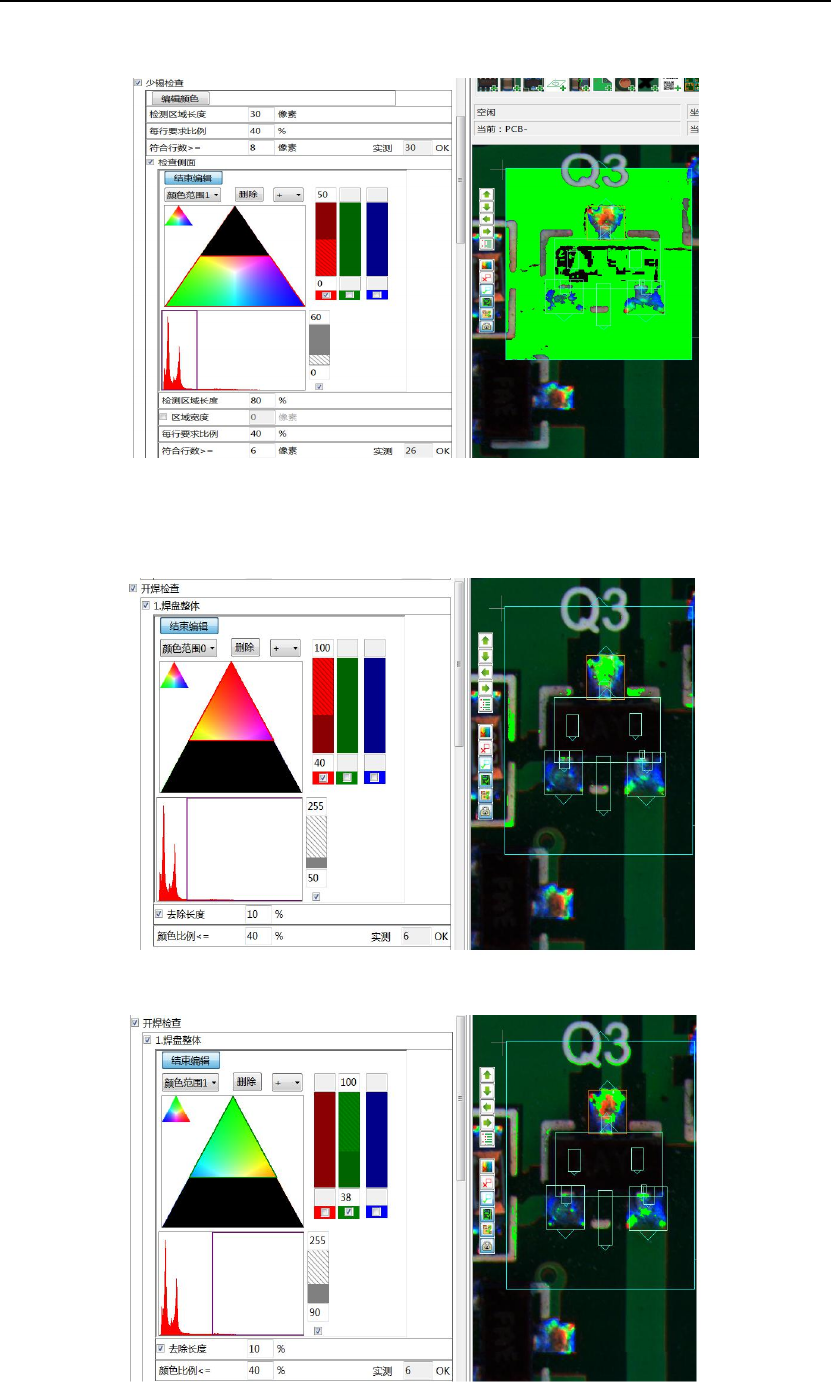

2）开焊颜色抽取实例
①焊盘整体
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
炉后 AOI 手册
75

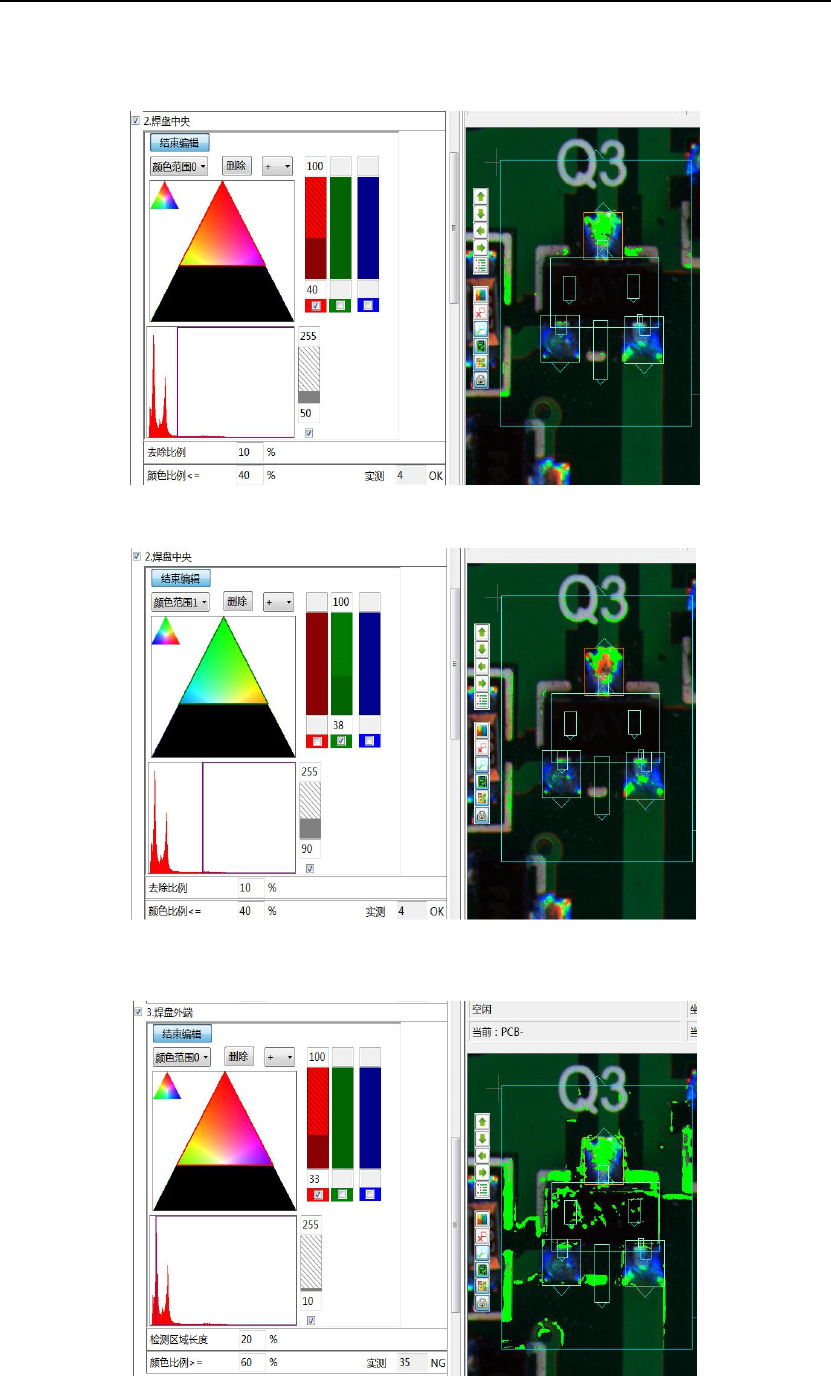

②焊盘中央
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色

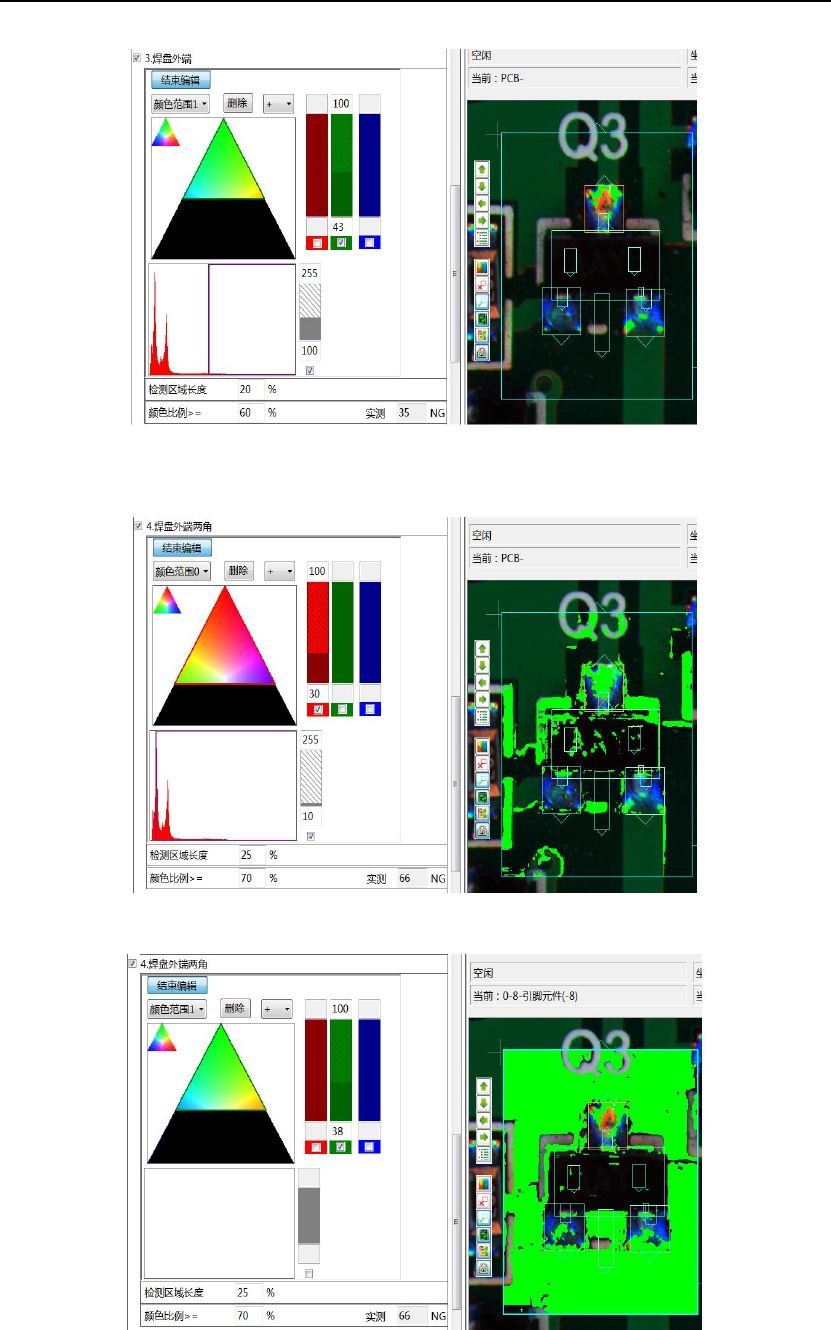

③焊盘外端
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
炉后 AOI 手册
76
④焊盘外端两角
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
⑤焊盘外端中央
A．“颜色范围 0”抽取红色
