炉后 AOI 手册
13
1．获取图像：
将 PCB 放入，新建或调用一个程序后，点此图标，设备开始动作，获取 PCB 的整板图片；
此功能是用于新做程序或新获取一片 PCB 图像后调整程序。
2．FOV 拍照：
此功能的作用是：初始程序完成后（还未进行调试），放入另一片 PCB 板并点此图标，可对
PCB 板上有元件测试窗的部位以 FOV 为单位单独进行拍照。
3．当前位置拍照：
点此图标可对当前 FOV 进行拍照。
4.清除 FOV：
清除当前程序所有 FOV 图，此时 FOV 缩略图列表图片被删除并清空 FOV 图所在的文件夹。
5．读入图像：
此功能的作用是：初始程序完成后，将保存的几片 PCB 整图或 FOV 图（在下述 5 中会说明
如何保存图像）调出来进行程序调试。

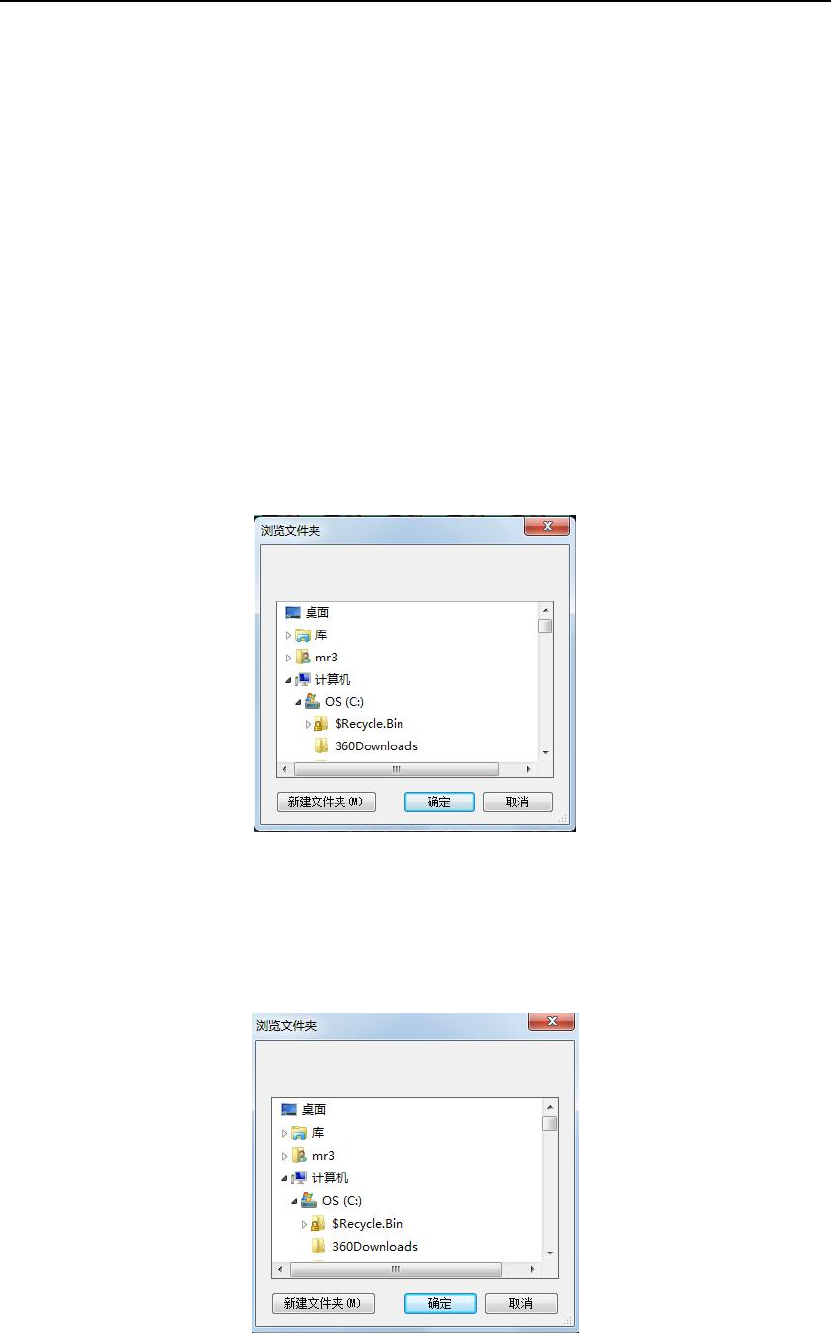

1）单击此快捷功能图标时，会弹出读入图像窗口，如下所示
2）选好对应的图片文件夹后点“确定”，即可将以前保存的图片打开，然后进行调试。
6．保存图片：
此功能的作用是：初始程序完成，可放入几片 PCB 板来获取整图或 FOV 图，将其保存在一
个地方，然后可利用离线编程或在设备上进行程序的调试。
1）单击此快捷功能图标时，会弹出保存图片窗口，如下所示
2）选好存放目录后点“确定”即可将获取的整图或 FOV 图片保存在选定的目录下，作为程
序调试用的样图。
炉后 AOI 手册
14
1.2.3“其它”模块：
此模块的主要作用是对设备的配置进行相关调整，具体如下
1．切换用户：
点击此图标弹出切换用户对话框，可对不同的用户类型进行切换，默认是 op1 操作员类型，
此类型用户权限最低，只能调用程序、测试、出板；专家用户权限分为在线机（mri730）及
离线机(mrd620)两种不同用户名，此权限能对程序进行各项操作;管理员用户 admin 有修改用
户权限、更改用户名、添加用户功能。
2．调宽：
单击此图标时，可进行轨道宽度调节，此按钮仅使用于在线设备。
3．设备：
单击此图标时，可进入设备状态、光源及轴运动部分的调整。
1）光源调节：点击设备状态下的光源调节按钮弹出调光对话框，此项具有调节机器原点，
调光等功能。
2）查看设备状态：点击设备下的“查看设备状态”进入设备状态画面，在此界面可查看到
硬件部分运行状态。
设备
系统配置
切换用户
进入维修站
调宽
出板
炉后 AOI 手册
15
3）硬件检查：点击“设备”菜单下的“硬件检查”进入硬件检查对话框。
4．系统配置：
单击此图标时，可进入到系统配置界面，具体如下（建议不要轻易修改）
1) 路径配置：可对程序图、程序文件、库、输出文件、输出图片、文件根目录进行路径配
置以及远程维修站路径配置。（具体参照第五章路径设定）
2) 软件配置：可对相关算法、PLC 等软件参数进行设定。
3）光源配置：可对光源相关参数进行设定。
