炉后 AOI 手册
51
第 4 节 其它公用检测窗算法
说明：以下是一些根据情况需追加的检测窗，所有类别的元件（包括 Chip 类、IC 类、引脚
片式元件，如果是在 IC 类元件上追加这些窗，则要在此窗口的设定中将“跟随引脚编号”
勾选，默认跟随第一引脚编号；另外如果追加任意窗时，对于非 IC 类则要选择此窗口跟随
“本体/焊盘/不跟随”进行校正）均可进行追加，为通用型检测窗。

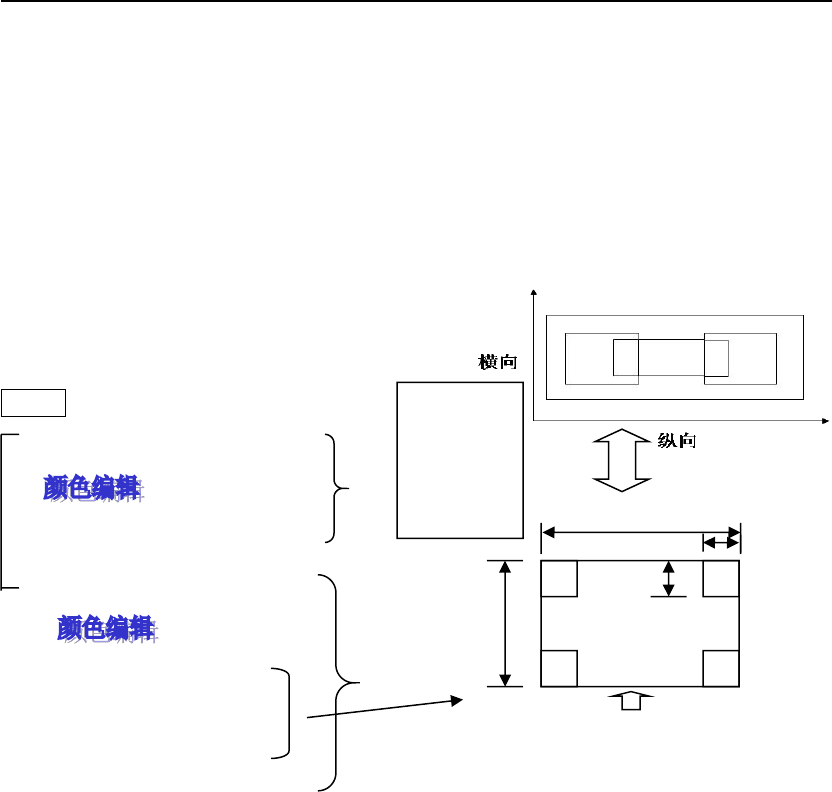

2.4.1 缺件窗
缺件窗
□检查本体颜色
本体颜色比例≥___ %
□检查 PCB 颜色
□ 只检测 4 角区域
横向宽度___ %
纵向宽度___ %
PCB 颜色比例≤___ %
A 说明：
1.抽取元件的颜色及亮度（根据此元件的颜色进行抽取。如电阻颜色为暗红色，则抽取时选
红基色，然后将亮度选取较暗的部分，如选0-50），但注意不要将PCB的颜色抽出。
2.将缺件检查窗口的检测区域面积作为100%；在检测区域内，如果计算出抽出颜色的比例大
于设定值时，结果OK；如果小于设定值，则NG；报缺件。
B 说明：
1.抽取PCB的颜色（电路板的绿或蓝色）及亮度；
2.不选只检测4角区域时，将整个缺件窗作为检测区域；在检测区域内，如果计算出的面积
百分比小于设定值时，结果OK；如果大于设定值，则NG，报缺件；
3.如果选中只检测 4 角区域时，以缺件窗的纵长、横长各为 100%，自动将缺件窗的四角按
所设定的百分比生成 4 个检测区域；4 个检测区域分别进行检测（4 个区域面积各作为 100%），
不再对整个缺件窗区域进行检测；在各角检测区域内，如果 4 个检测区域内的测得比例比设
定值均小时，结果 OK；如果任何 1 角检测区域内的测得比例比设定值大时，则结果 NG，报
缺件；
A
B
缺 件 窗 的
横、纵向
跟 随 元 件
窗
100%
缺件窗
100%
炉后 AOI 手册
52

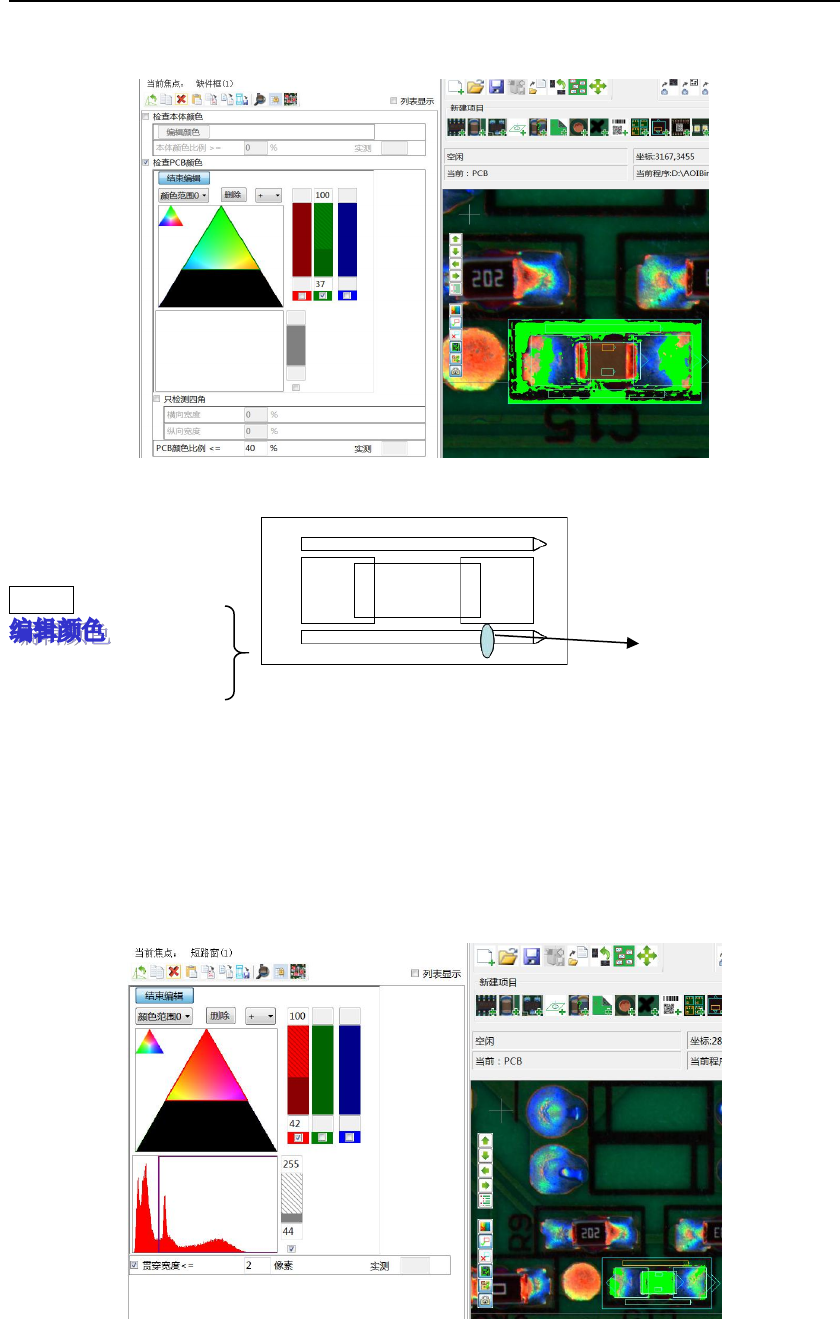

缺件窗颜色抽取实例（抽取 PCB 的颜色，但不要抽取到元件本体的颜色）：
2.4.2 短路窗
短路窗
□ 贯穿宽度≤___像素
说明：
1.抽取焊锡的红、绿、蓝色及亮度，如果抽出的焊锡贯穿短路窗，并且未选择贯穿宽度判定
项，则报短路错误；如选择了贯穿宽度判定项，则进入宽度判定；如果抽出的焊锡未贯穿，
则结果 OK，忽略下步。
2.当选取宽度判定项后，则需对贯穿的对象再进行宽度检测。如果贯穿对象宽度大于设定值，
则最终判 NG，报短路错误。
短路窗颜色抽取实例：
A．“颜色范围 0”抽取红色，尽量将电极的颜色抽入。
B．“颜色范围 1”抽取蓝色。
短路（焊锡）
炉后 AOI 手册
53
2.4.3 极性窗
极性窗
□ 颜色比例≥___%
说明：
1.抽取极性的颜色及亮度。
2.在极性窗内，如果计算出的比例大于设定值时，结果 OK；如果小于设定值，则 NG，报
反向错误。
具体应用及抽色视实际目标而定。
2.4.4 副焊盘窗
副焊盘窗
说明：此盘口内的参数与焊盘窗内的参数一样，区别在于副焊盘窗可任意追加，但其不参与
焊盘的检索，其仅是一个测试窗，不起定位作用。
2.4.5 锡球窗
锡球窗
纵向长度≤___像素
横向长度≤___像素
纵横比上限≥___%
纵横比下限≤___%
颜色比例≤___%
最小线宽___像素
○ 跟随本体
○ 跟随焊盘
横向
纵
向
锡球检测窗
检测到符合设定的对象后用
外接矩形将其包围
