2.6.2.2 自动检索窗实例
1．常规参数设置指南
2 自动检索窗颜色抽取实例：
1）搜索焊盘
A．“颜色范围 0”抽取焊盘的红色。
B．“颜色范围 1”抽取焊盘的绿色。
炉后 AOI 手册
65
C．“颜色范围 2”抽取焊盘的绿色。
2）搜索本体（抽取本体的颜色）
炉后 AOI 手册
66
2.7.3.1 焊盘窗算法说明
点中焊盘窗，进入到焊盘窗的编辑；三极管有 3 个焊盘窗，3 个焊盘窗将分别进行判定；现
以其中一个为例进行说明，另 2 个采用相同的方式。
焊盘窗
□ 缺件
□ 焊锡中央
去除比率___%
颜色比例≤___%
重心偏移≥___%
□ 焊锡位置
重心偏移≥___%
A 说明：

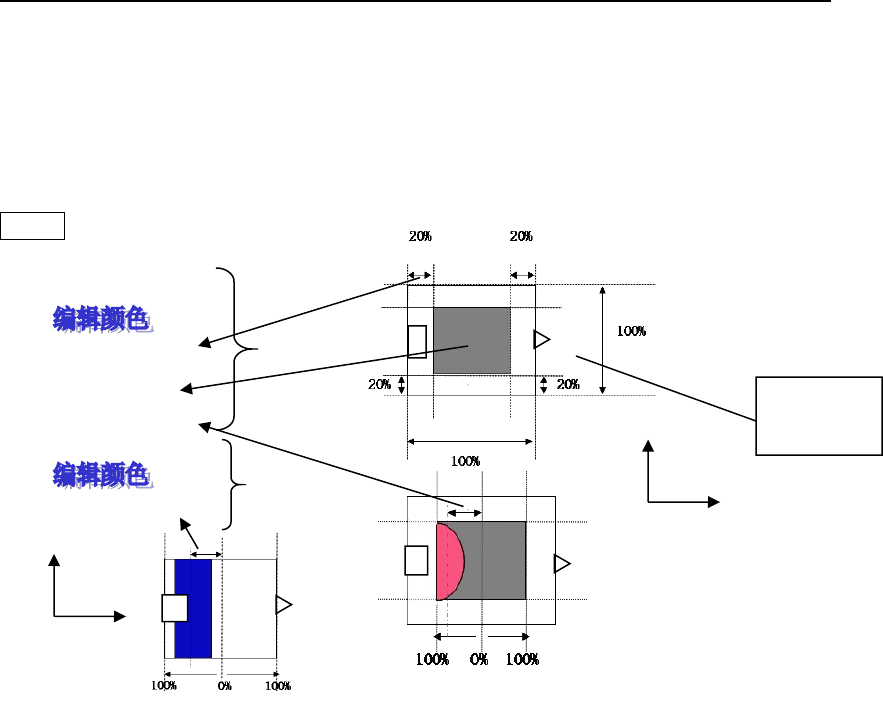

1.对于此项可通过去除区域来进行检测区域的设定，比如上图中所示为去除焊盘四周 20%的
区域。
2.抽取红色及亮度。
3.对于面积及重心偏移，两者同时 NG 时，焊锡中央项 NG。
4.对于面积，在检测区域内如果计算出的比例小于设定值时，此单项结果 OK，大于设定值
时 NG；重心的算法是：1）将选选中区域的重心作为 0，选中区域的左右边端各作为 100%；
2）计算抽取的对象的重心与选中区域的重心偏差，如大于设定值时，则此单项结果 OK，
如小于时，则此单项结果 NG。
B 说明：
1.将整个焊盘作为检测区域；
2.抽取蓝色及亮度；
3.将焊盘的重心作为 0，焊盘的纵向左右边端各作为 100%；将检出的对象的重心与焊盘窗
的重心进行偏移计算，如偏移值小于设定值则此单项 NG。
对于 A、B 两者同时 NG 时 NG，其中任一个 OK，则此大项 OK。
此项一般不用。
A
B
纵向
横
向
纵向
横
向
