炉后 AOI 手册 137 引 脚焊 盘窗 1.常规参数设置指南
炉后 AOI 手册
136
5）短路检查
A．“颜色范围 0”抽取焊锡的红色部分
B．“颜色范围 1”抽取焊锡的绿色部分
C．“颜色范围 2”抽取焊锡的蓝色部分
炉后 AOI 手册
137
引脚焊盘窗

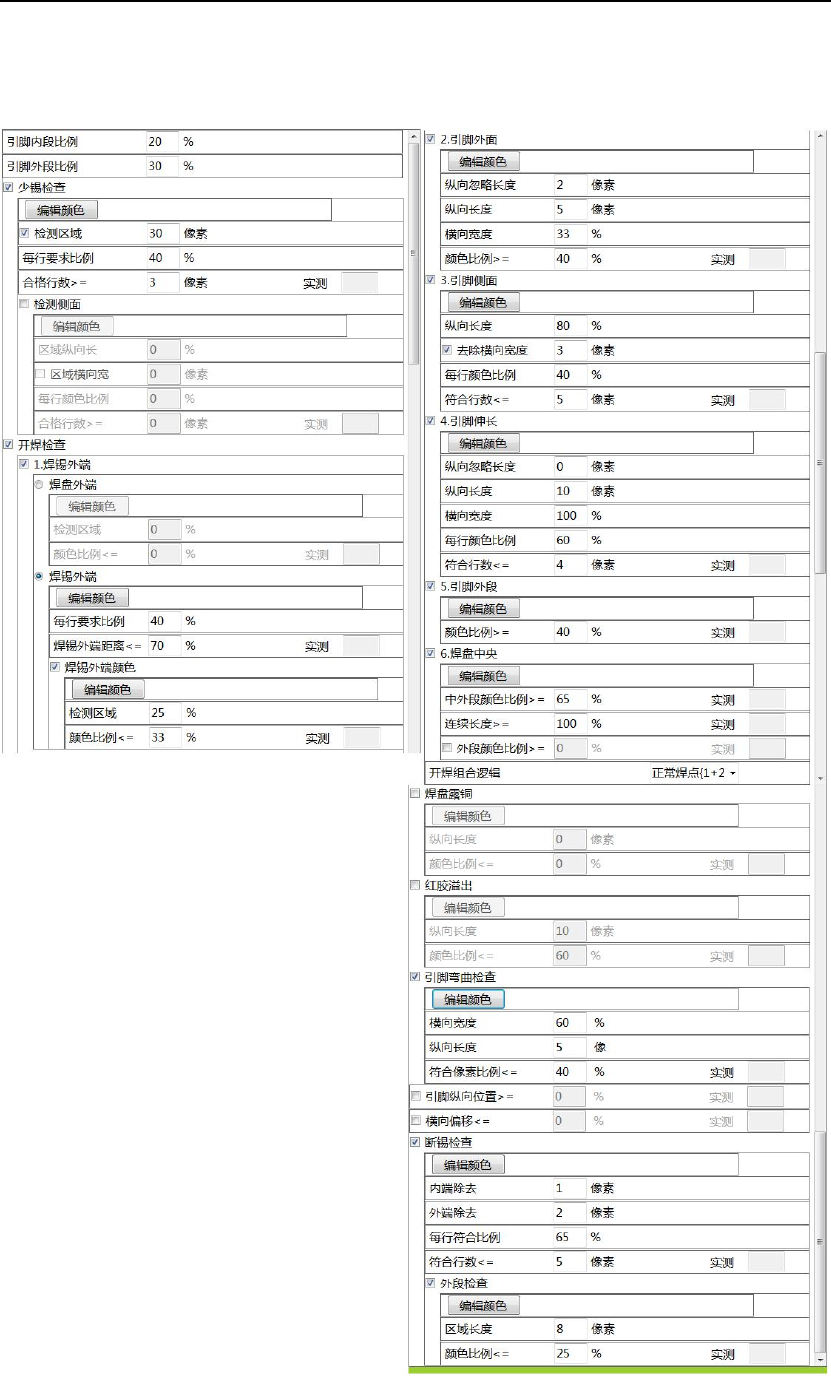

1.常规参数设置指南
炉后 AOI 手册
138

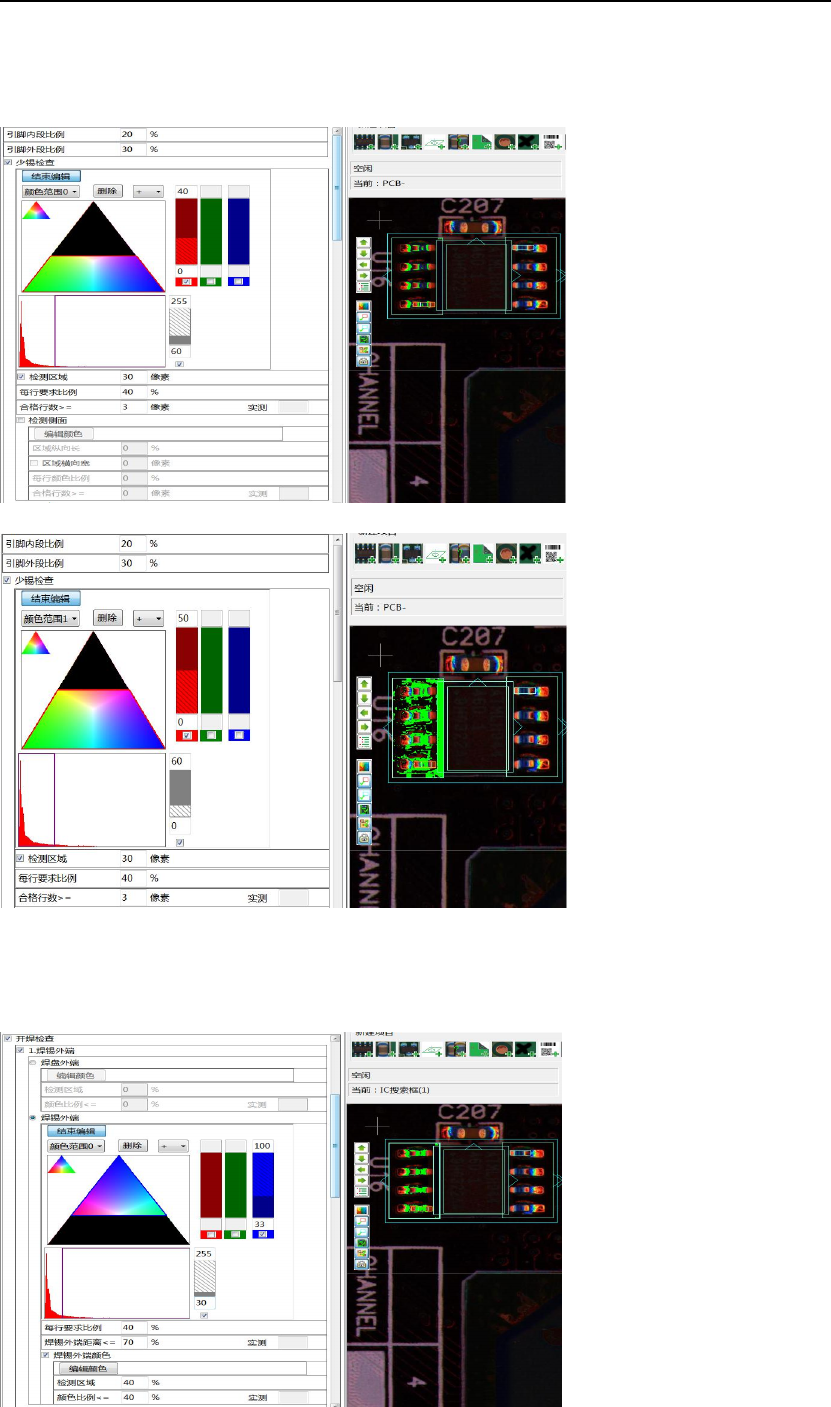

2.常规颜色抽取实例
1）少锡（少锡分为正面与侧面两项，此两项颜色抽取相同，本例以正面项抽色为例）
A．“颜色范围 0”抽取明亮的非红色（即明亮的蓝色、绿色）
B．“颜色范围 1”抽取较暗的非红色（即较暗的蓝色、绿色）
2）开焊检查
①焊锡外端
1-1：焊锡外端
A．“颜色范围 0”抽取蓝色
