炉后 AOI 手册 11 7 点中此 “颜 色组合” 按扭， 查 看 所 有 抽 出 的 颜 色 集 焊 盘窗 1．常规参数设置指 南 （此表中不含 焊盘露铜及红胶溢 出，此两项具体参 数可实例中的设定 ） 2 ．常规颜色抽取实例 1）少锡检查颜色抽取 A． “ 颜色范围 0”抽取明亮的非红色（即 明亮的蓝&绿色 ）
炉后 AOI 手册
116

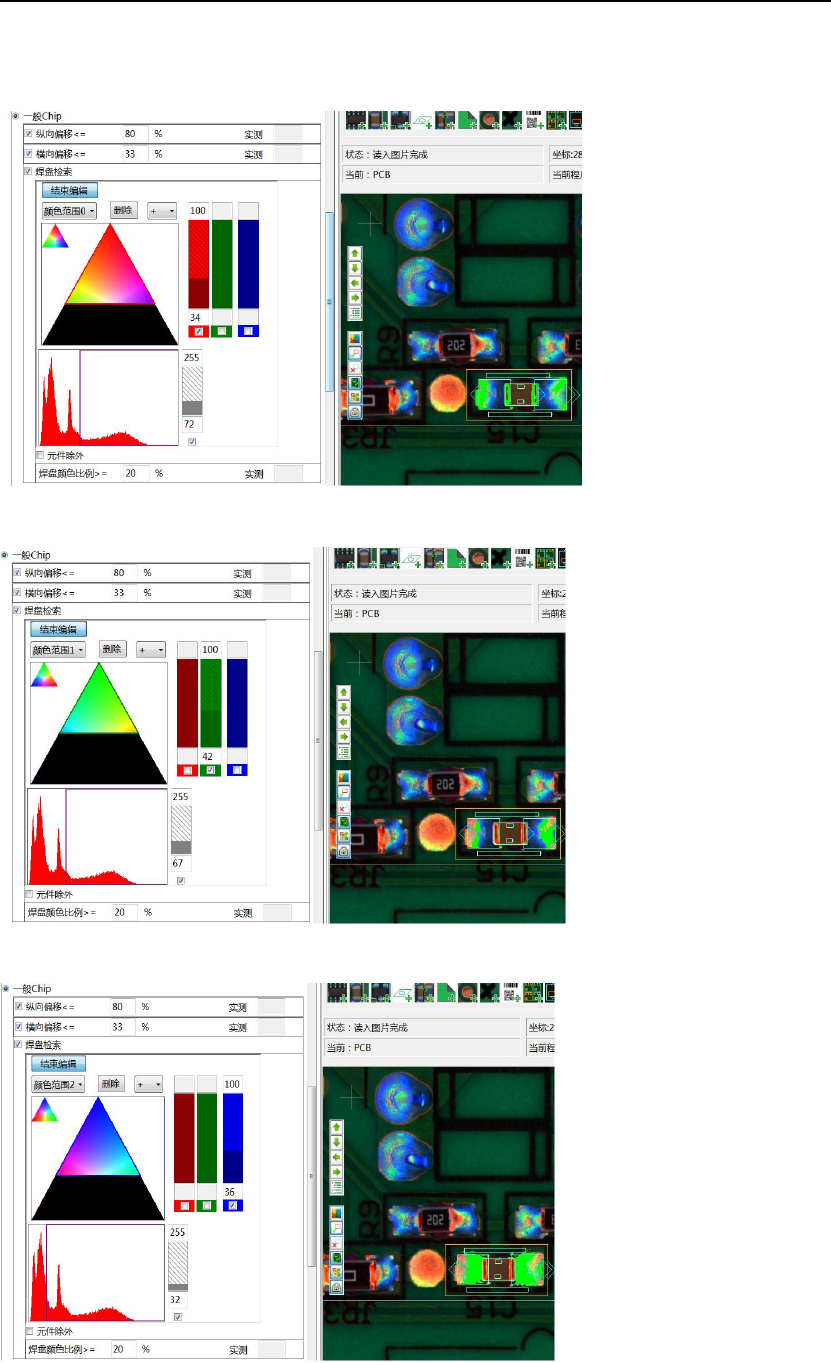

2）焊盘检索颜色抽取（抽取焊盘时尽量不要将 PCB 板上的白色丝印等抽出）
A．“颜色范围 0”抽取焊盘的红色部分
B．“颜色范围 1”抽取焊盘的绿色部分
C．“颜色范围 2”抽取焊盘的蓝色部分
颜色分组抽取好后可点“颜色组合”按扭查看所抽取的全部颜色的集合（用红色显示，如下）
炉后 AOI 手册
117
点中此“颜色组合”按扭，
查看所有抽出的颜色集
焊盘窗

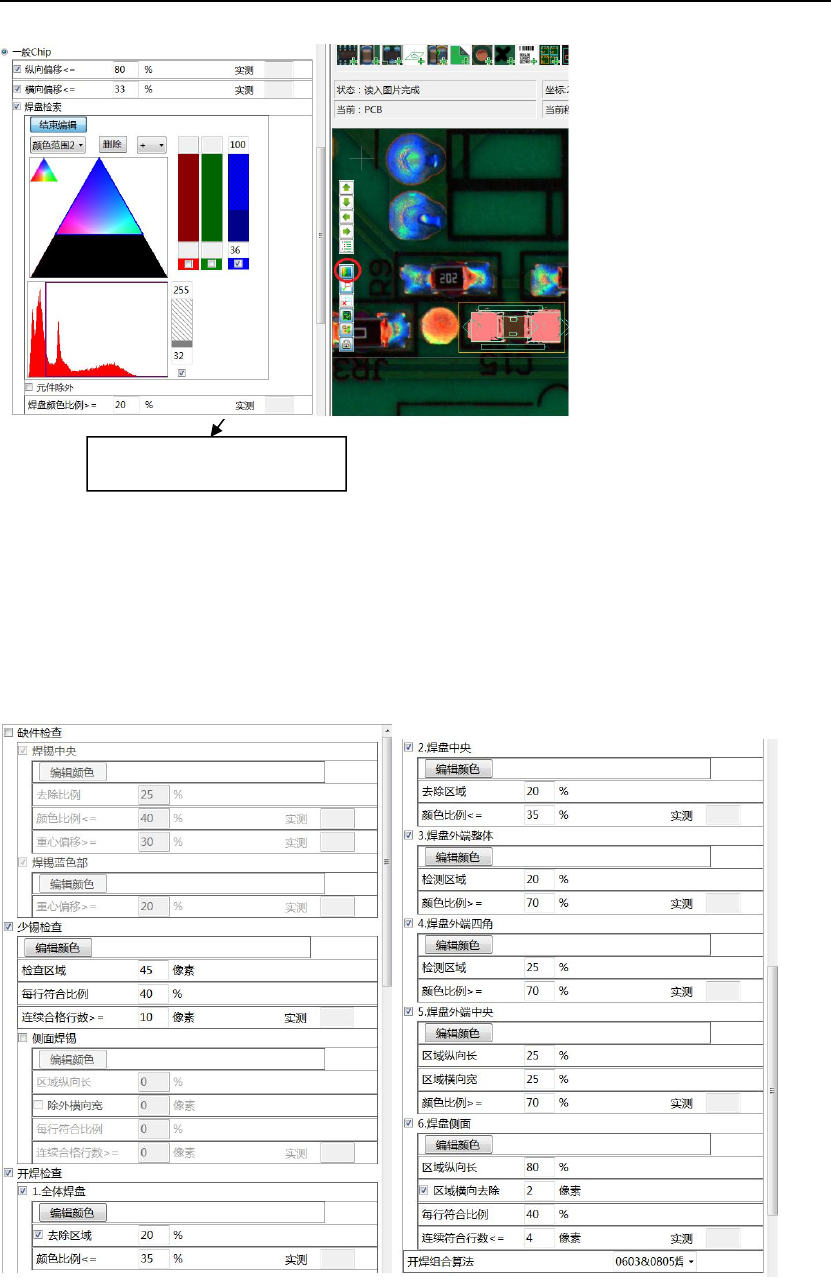

1．常规参数设置指南
（此表中不含焊盘露铜及红胶溢出，此两项具体参数可实例中的设定）
2．常规颜色抽取实例

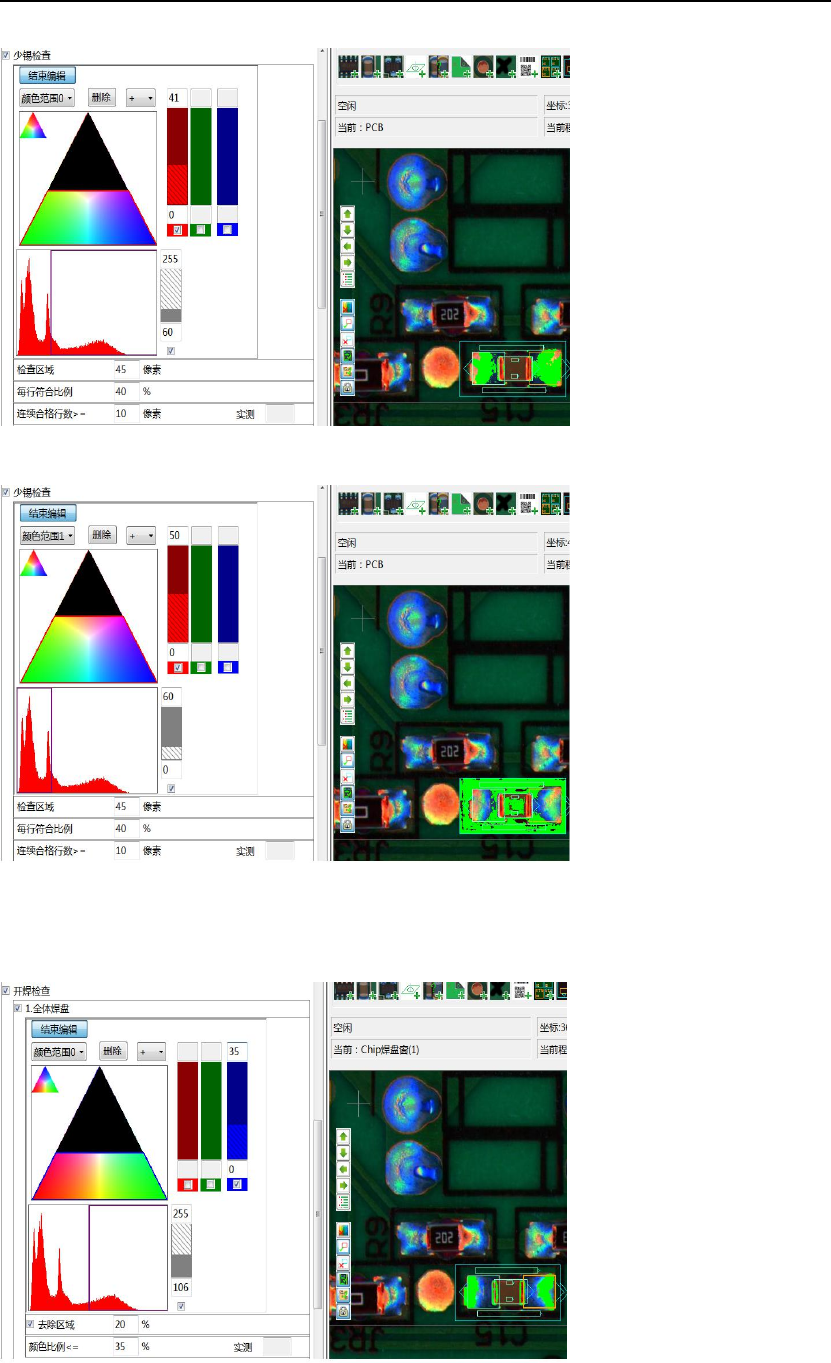

1）少锡检查颜色抽取
A．“颜色范围 0”抽取明亮的非红色（即明亮的蓝&绿色）
炉后 AOI 手册
118
B．“颜色范围 1”抽取较暗的非红色（即暗蓝&绿色）
2）开焊检查颜色抽取
①全体焊盘
A．“颜色范围 0”抽取明亮的非蓝色
