炉后 AOI 手册 108 2) 少锡检查 A ． “颜色范围 0 ”抽取明亮的红 色以外的颜色 B ． “颜色 范围 1 ”抽取 较暗的红色
炉后 AOI 手册
107

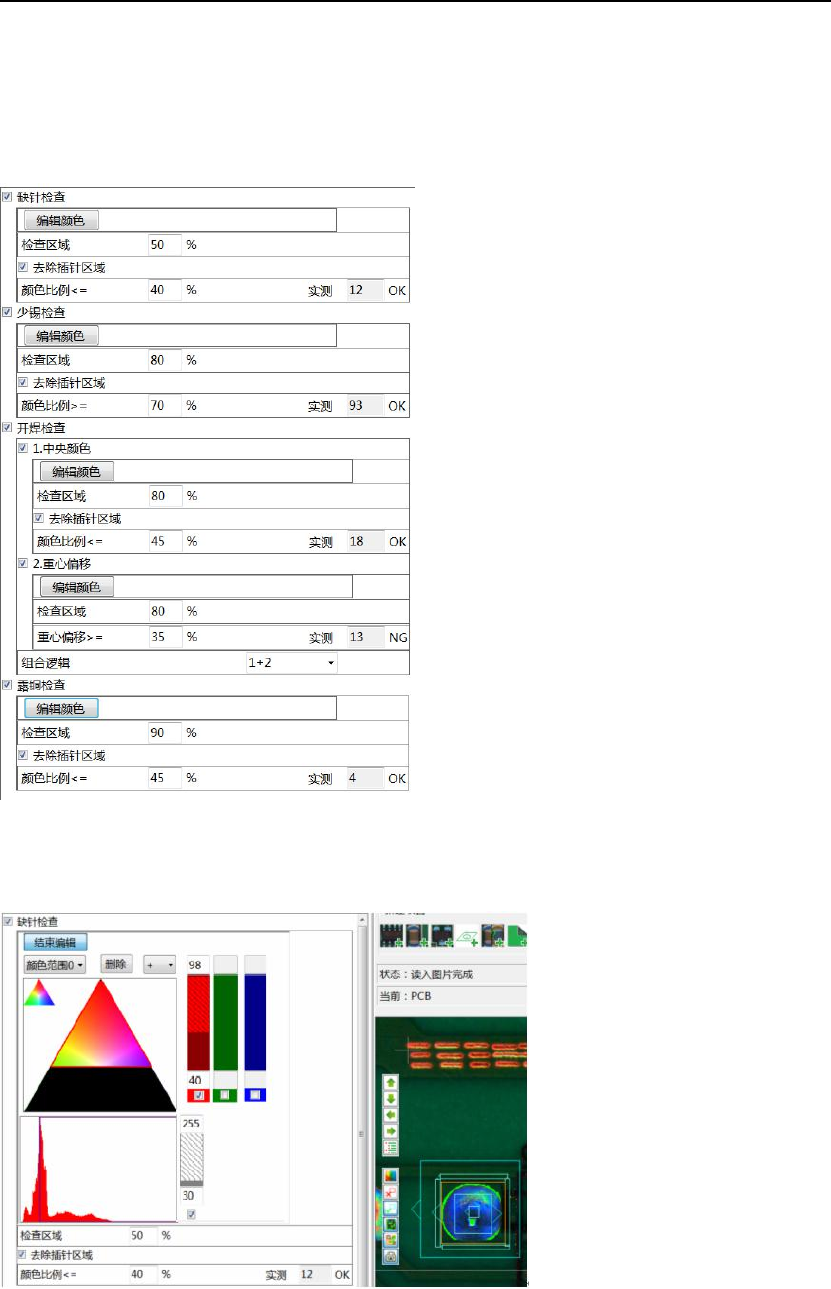

2.8.3.1 插件类元件焊盘窗抽色实例
1.常规参数设置指南
2.常规颜色抽取
1）缺针检查
A．“颜色范围 0”抽取红色（较暗的纯红色）
B．“颜色范围 1”抽取红色（较亮的红色）
炉后 AOI 手册
108
2)少锡检查
A．“颜色范围 0”抽取明亮的红色以外的颜色
B．“颜色范围 1”抽取较暗的红色
炉后 AOI 手册
109
3）开焊检查
①中央颜色
与缺针检查颜色抽取相同（2 组颜色）
②重心偏移
与缺针检查颜色抽取相同（2 组颜色）
③逻辑组合
通常采用：1+2
4）露铜检查（“颜色范围 0”抽取红色）
