炉后 AOI 手册
67

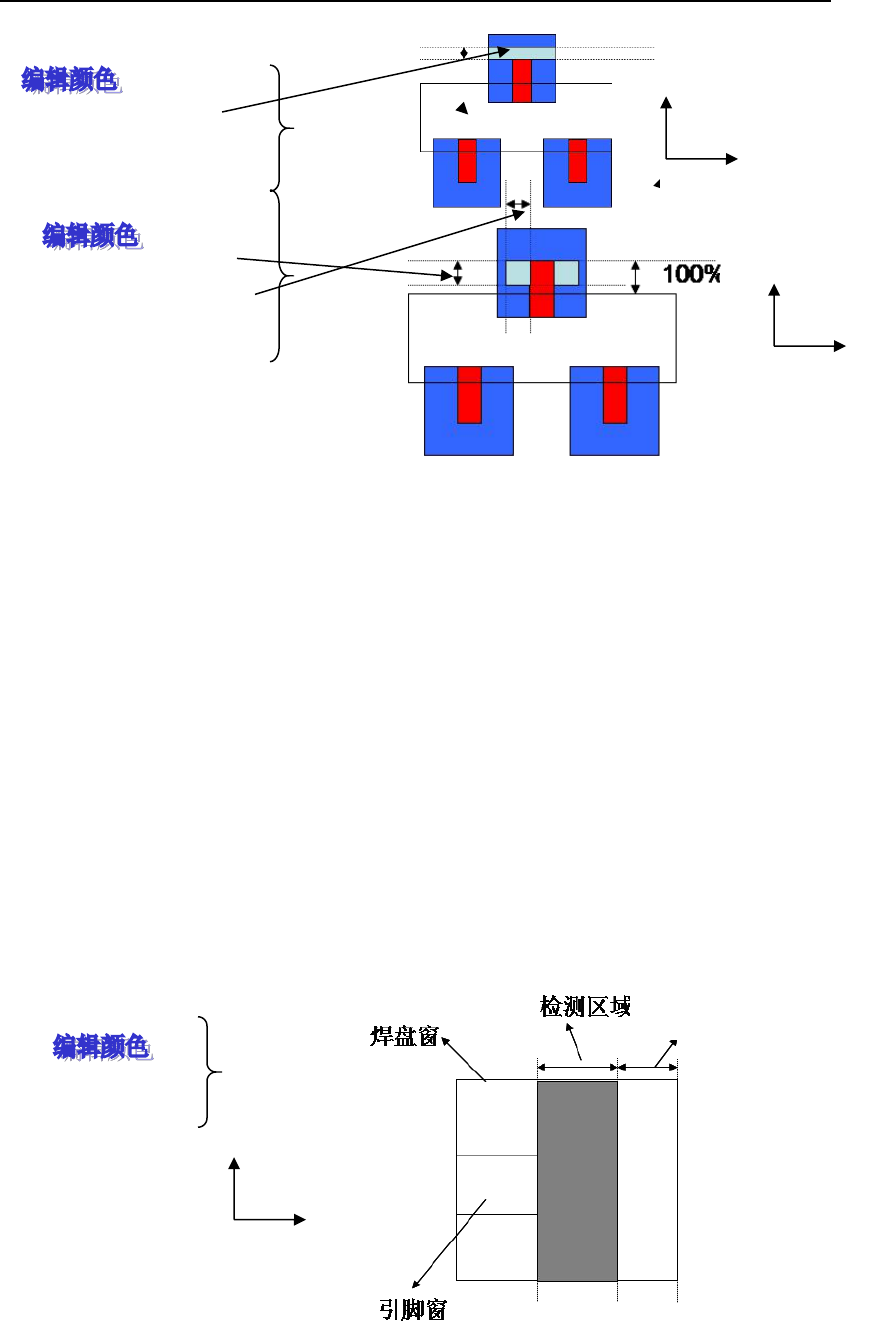

□ 少锡
检测区域长度___像素
每行要求比例___%
符合行数≥___像素
□ 侧面焊锡
检测区域纵长度___%
□ 区域宽度___像素
每行要求比例___%
符合行数≥___像素
A 说明：
1.少锡是对焊锡的有无或者过少的检查。
2.抽取焊锡的蓝、绿色及亮度。
3.从设定的引脚窗外端开始设定检测区域。
4.从设定的引脚窗外端开始向外，在检测区如果测得的连续符合行数大于设定值时，结果
OK；如果小于设定值时 NG。
B 说明：
1.为附加侧端少锡判定（针对宽焊盘元件，正常焊盘一般不用），从元件边缘开始逐行检查，
与 A 项同时 NG 时，报少锡错误 。
2.抽取焊锡的蓝、绿色及亮度。
3.检测区域长度指占引脚窗纵长的百分比率（以引脚窗纵长为 100%，如上图所示）；区域宽
度指从引脚窗两侧端到焊盘外侧端的像素（如区域横长设 5 个像素时，表示从引脚窗左侧端
开始 5 个像素的区域作为区域横长，如果设定的横长大于引脚窗侧端到焊盘外侧端的距离，
则以引脚窗侧端到焊盘外侧端的距离为最终区域横长；如此项不选时则以引脚窗侧端到焊盘
外侧端的距离为最终区域横长）；将区域横长与区域纵长所包含的区域作为侧面焊锡的检测
区域，引脚窗左右两侧均会产生一个区域，两个检测区域分别进行检测。
4.以上图为例，检测时定义的侧面焊锡检测区域由内而外，如果测得的连续符合行数大于设
定值时，则结果 OK；如果小于设定值时 NG。两个检测区同时 NG 时侧面焊锡 NG。
□ 开焊
□1.焊盘整体
去除长度___%
颜色比例≤___%
说明：
1．把焊盘窗口的纵长作为 100%，以百分比设定外端去除区域。在焊盘窗内从引脚的外端
开始至去除后的焊盘外端，作为检测区域。
2．抽取红、绿色及亮度。
A
B
横向
纵
向
横向
纵
向
纵向
横
向
去除长度
炉后 AOI 手册
68
3．在检测区内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG。

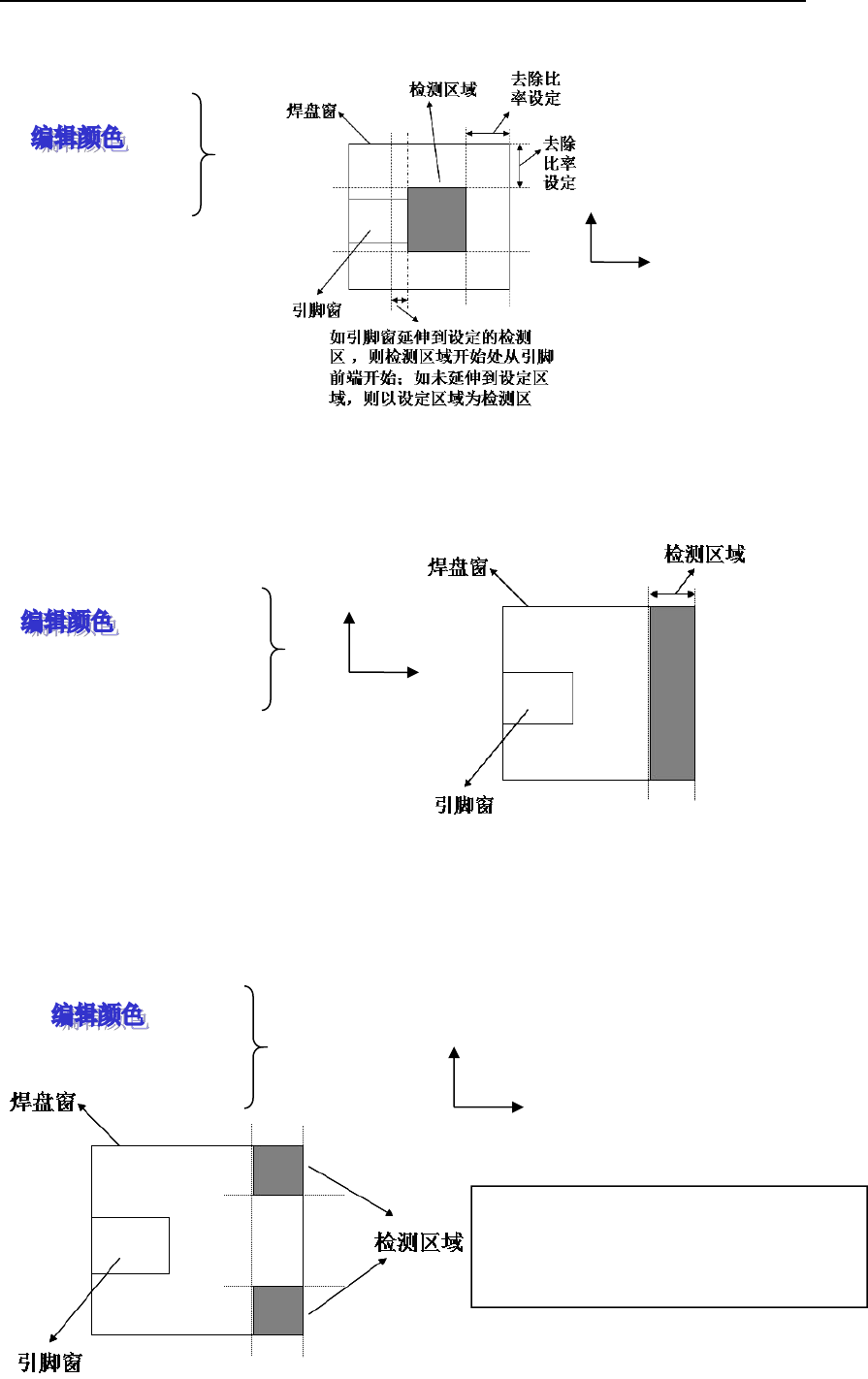

□2.焊盘中央
去除比例___%
颜色比例≤___%
说明：
1．把焊盘的横/纵长各作为 100%，去除比例是指去除焊盘横、纵两端边缘比率；将去除后
的焊盘中央部作为检测区域。
2．抽取红色及亮度。
3．在检测区域内，如果计算出的颜色百分比小于设定值时，结果 OK，大于设定值时 NG。
□3.焊盘外端
检测区域长度 ___%
颜色比例≥___%
说明：
1．以焊盘纵长为 100%，以设定的百分比作为检测区域长度；从焊盘外端开始往内，以设
定的纵长所包含的焊盘区域作为检测区域，如上图所示；
2．抽取红色及亮度；
3．在检测区域内，如果计算出的颜色百分比大于设定值时，结果 OK，小于设定值时 NG。
□4.焊盘外端两角
检测区域长度___%
颜色比例≤___%
纵向
横
向
纵向
横
向
把每一个检测区域的面积作为100%
任何一方的检测区域内色参数设定的颜色
如果设定值以上存在时，则作为良品补救
纵向
横
向
炉后 AOI 手册
69
说明：
1．将焊盘的纵、横长各作为 100%，在焊盘外端的两角以纵、横向百分比设定检测区域，
将此两角区域作为检测区域。
2．抽取红及亮度。
3．在两角检测区域内，两角检测区域，如果任何一角计算出的颜色百分比大于设定值时，
结果 OK；如果，两角同时 NG 时，则 NG。

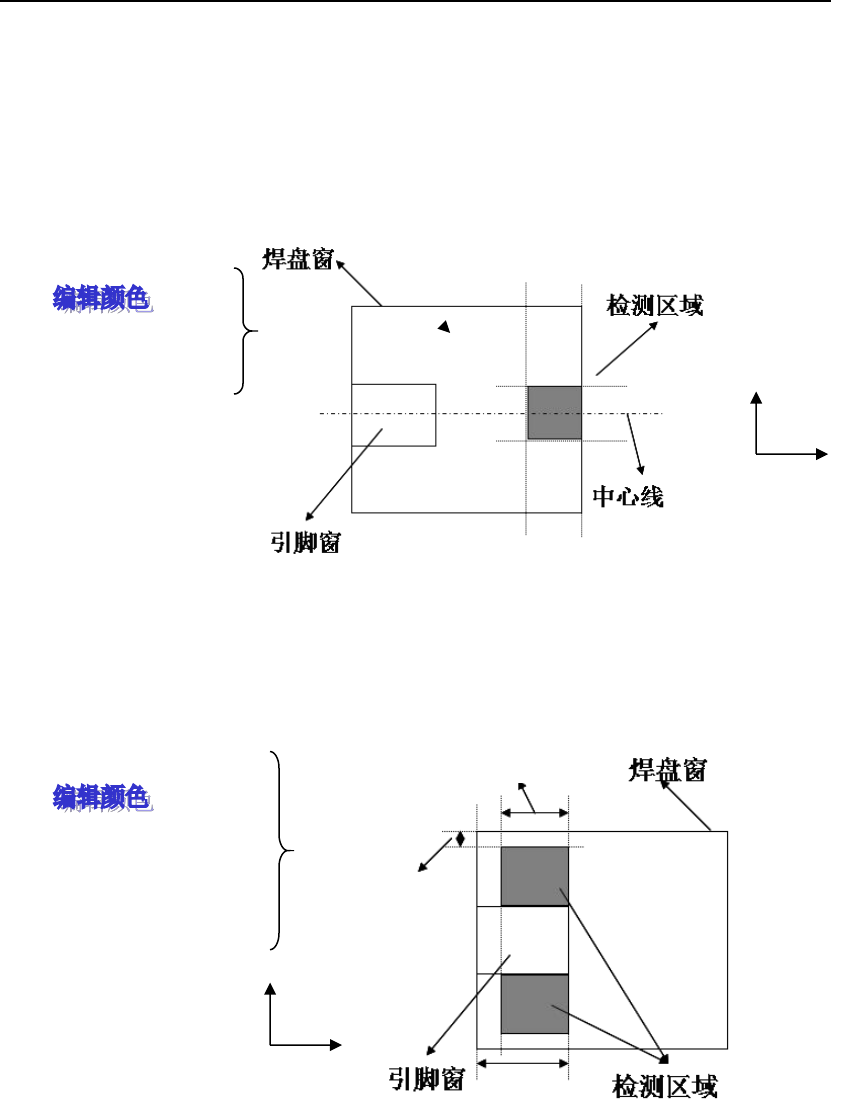

□5.焊盘外端中央
检测区域长度___%
颜色比例≥___%
说明（此算法针对圆形焊盘，正常焊盘一般不采用此算法）：
1．以焊盘的纵、横长各作为 100%。以检测区域长度所设定的百分比作为检测区域的横向、
纵向长度，此检测区域位于焊盘横向中间部位。
2．抽取红及亮度。
3．在检测区域内，如果计算出的颜色百分比大于设定值时，结果 OK，小于设定值时 NG。
□6 .焊盘边侧
检测区域长度___%
□ 除外宽度___像素
每行要求比例___%
符合行数≤___%
说明：
1．以引脚纵长为 100%，从引脚外端开始，以设定的百分比定义检测区域长度（纵向）；除
外宽度指从焊盘侧端起，由外到内去除设定的像素；将电极侧端至同一侧焊盘侧端的横长减
去除外宽度（横长），剩余长度作为检测区域的宽度（横长），如上图所示。引脚左右各产生
一个检测区域。
2．抽取红、绿色及亮度。
3．在检测区域内，对两侧区域分别进行检测，如果两端检测区域测得的连续符合行数均小
于设定值时，结果 OK；如果任何一侧端实测值大于设定值时 NG。
纵向
横
向
100%
纵向
横
向
区域纵长
除 外
宽度
