炉后 AOI 手册 144 焊 盘窗 1.常规参数设置指南
炉后 AOI 手册
143
3.2.4 插针类元件实例
自动检索窗
1.常规参数设置指南

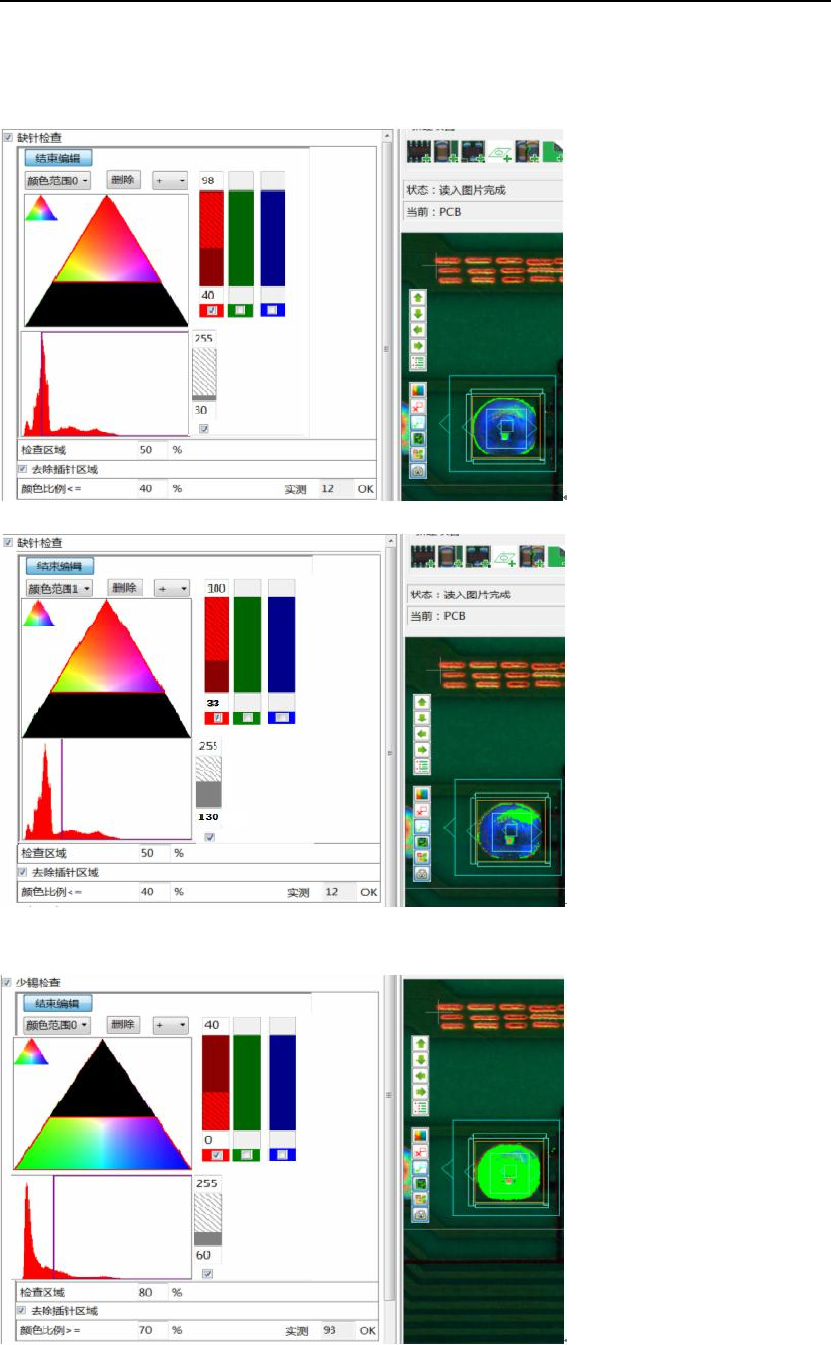

2.常规颜色抽取
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
C．“颜色范围 2”抽取蓝色
炉后 AOI 手册
144
焊盘窗
1.常规参数设置指南
炉后 AOI 手册
145
2.常规颜色抽取
1）缺件检查
A．“颜色范围 0”抽取红色（较暗的纯红色）
B．“颜色范围 1”抽取红色（较亮的红色）
2)少锡检查
A．“颜色范围 0”抽取较亮的非红色
B．“颜色范围 1”抽取较暗的非红色
