炉后 AOI 手册
7
第 3 节 各类型元件实例集合....................................................................................................... 1155
3.2.1 CHIP 件实例....................................................................................................................1155
3.2.2 引脚类元件实例............................................................................................................. 1233
3.2.3 IC 类元件实例................................................................................................................1333
3.2.4 插针类元件实例............................................................................................................. 1433
第四章 作业员操作指导................................................................................................147
第 1 节 作业员流程.........................................................................................................................147
4.1.1 开机及复位........................................................................................................................ 147
4.1.2 调用程序............................................................................................................................ 147
4.1.3 测试操作............................................................................................................................ 148
4.1.4 测试结果确认....................................................................................................................1488
4.1.5 关机.................................................................................................................................. 1499
第 2 节 操作注意事项...................................................................................................................1499
第五章 路径设定相关菜单功能................................................................................. 1500
第 1 节 主软件及离线编程软件路径设定.................................................................................... 1500
第 2 节 维修站软件路径设定....................................................................................................... 1511
第六章 编程及调试时的注意事项.................................................................................... 1566
第 1 节 编程时的注意事项........................................................................................................... 1566
第 2 节 调试时的注意事项........................................................................................................... 1566
第七章 SPC 功能使用说明........................................................................................ 1567
炉后 AOI 手册
8
第一章 主画面

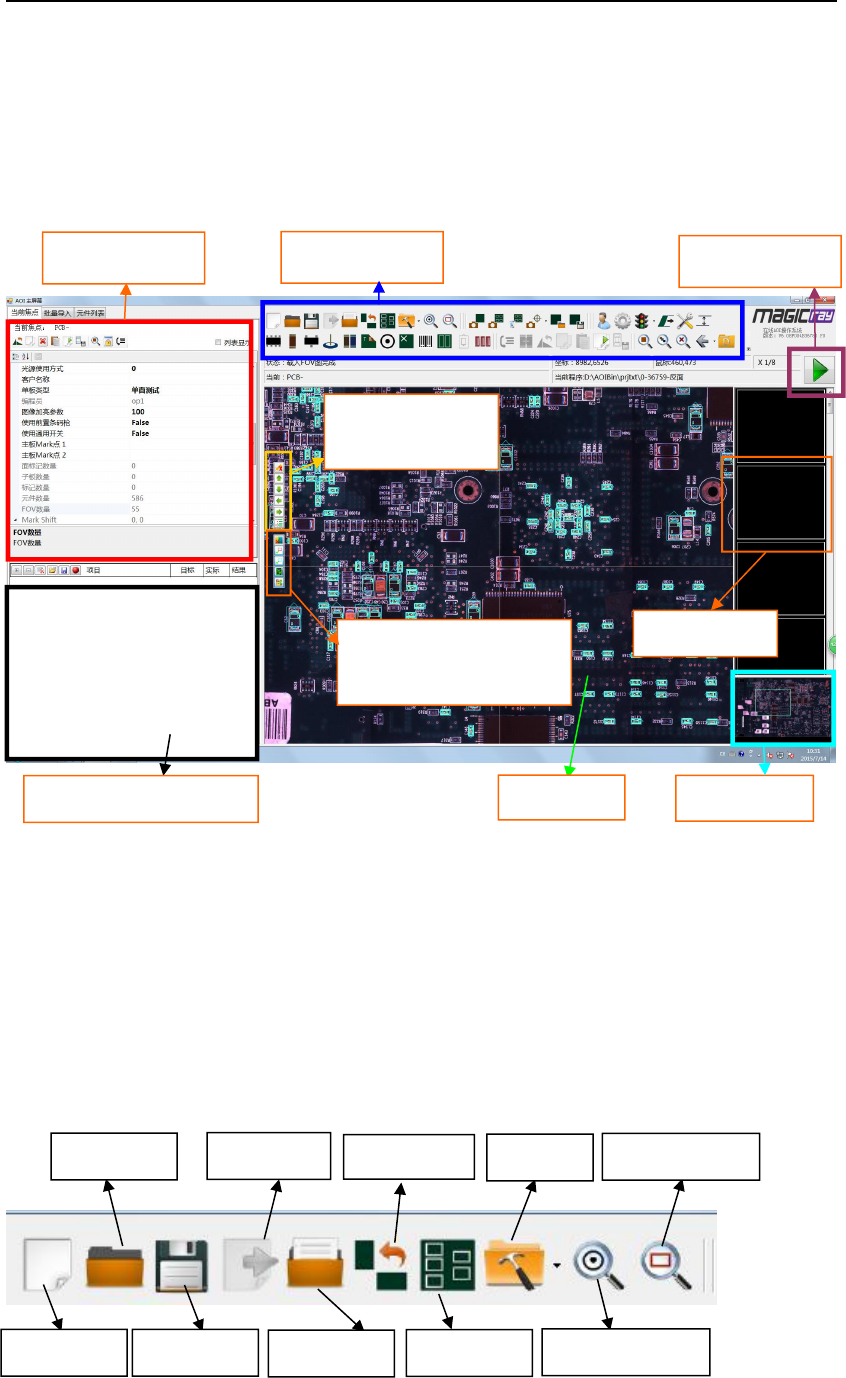

第 1 节 主画面分布
第 2 节 快捷功能图标说明
快捷功能图标按功能分为 6 个模块
1.2.1 “程序操作”模块：
此模块的主要作用是对程序进行相关操作，具体如下
颜色查看及区域锁定
处理功能模块（左中）
批量检测按扭
检 测 窗 处 理 功
能模块（左上）
当前焦点信息
快捷功能模块
PCB 缩略图
测试结果载入调试区
PCB 整图
FOV 缩略图
新建程序
保存程序
读入内容
FOV 分配
库操作
MARK 点校正
元件位置校正
载入程序
在线更新
整板旋转
炉后 AOI 手册
9
1．新建程序：

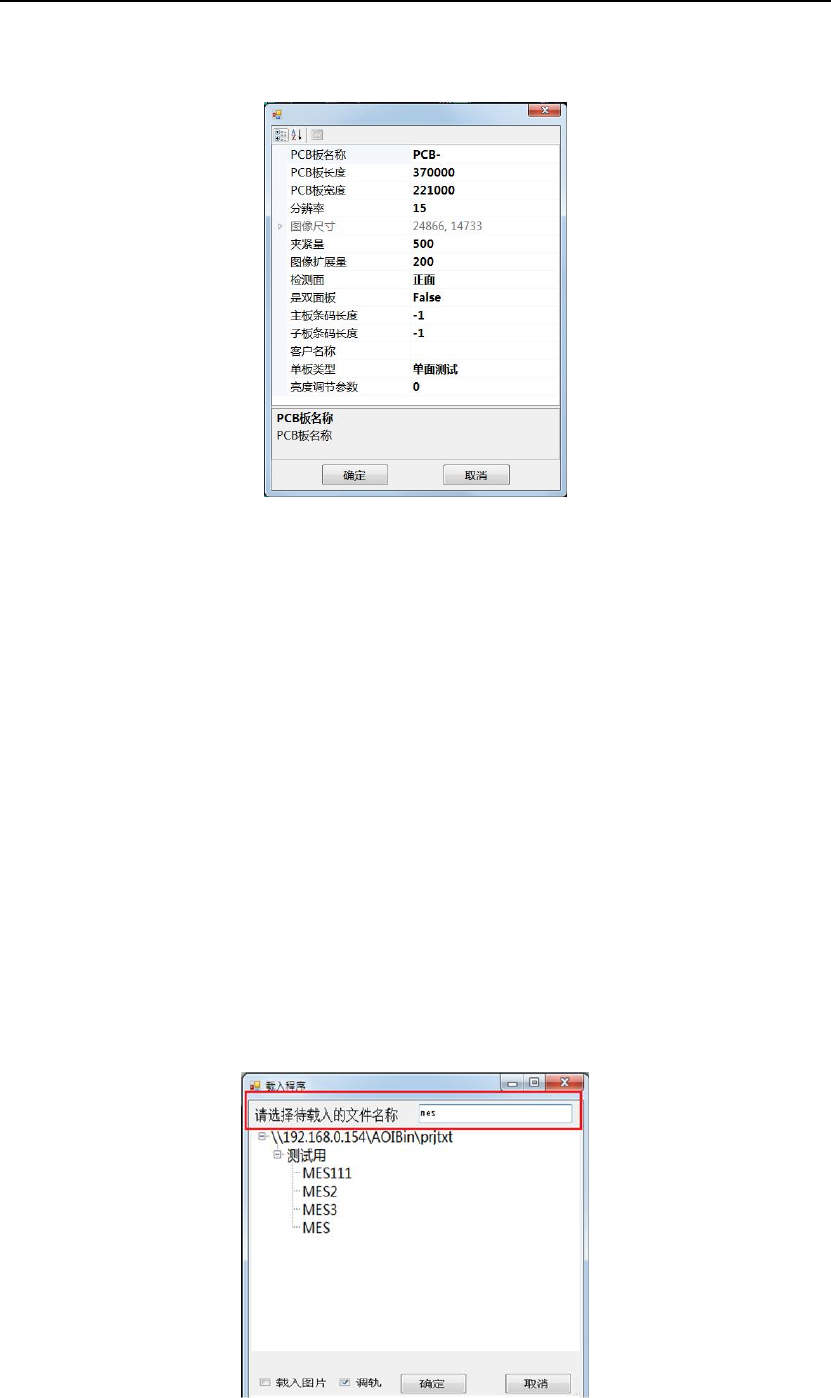

1）单击此快捷功能图标时，将会创建一个新程序，弹出此新建程序的对话窗
参数说明：
1.PCB 板名称：不用修改。
2.PCB 长度：输入待做测试程序的 PCB 的长度，以微米为单位；
3.PCB 宽度：输入待做测试程序的 PCB 的宽度，以微米为单位；
4.分辨率：指设备所选的分辨率，设备标准分辨率为 15u(设备有 10u/15u/20u 三种可进
行调整，如无特别说明，出厂时默认调整为 15u)；
5.夹紧量：指进板后轨道夹紧参数，此参数针对在线机，离线机不用设置。
6.图像扩展量：不用修改，默认即可。
7.检测面：可选“正面”或“反面”。
8.是双面板：选 False 时表示为单面板，选 True 时表示为双面板；默认为 False。
9.主板条码长度：输入“0”时表示需扫主板条码，输入“-1”时表示不需扫主板条码；
默认为“-1”。
10.子板条码长度：输入“0”时表示需扫子板条码，输入“-1”时表示不需扫子板条码；
默认为“-1”。
11.亮度调节参数：图片加亮调节，默认是 0。
2）参数输入完成后，点“确定”。
2．读入程序：
1）单击此快捷功能图标时，会弹出程序调用窗口，如下所示
