炉后 AOI 手册 24 4 ）调试结果时 可选择 debug 结果进行调试 ，此时输出图片格 式与存储图片格式 一致。 1.2. 6 批 量检 测模 块： 点击此图标 进入如下运行 界面，具体如下： A B C D E F
炉后 AOI 手册
23
3) 模板替换到其他程序：把当前程序使用的模板更新到元件库后，把库里相同的模板更新
到另外一个程序中而不需要打开程序从模板库里更新（这两个程序或多个程序都有用到相同
的模板才能替换）。
4) 阵列复制：以元件或子板为单位进行一键复制，行、列中输入需要复制的行数和列数，
行间距、列间距中输入每行或每列的距离（以像素为单位）即可复制出等间距的若干行和若
干列。
12.debug 调试：
1）单击此按钮弹出 debug 调试对话框
2）点击“添加设备”弹出设备信息对话框，在设备名称和设备地址相应栏上填写上设备信
息.
3）勾选上要调试的设备，点击开始调试可对输出结果进行调节。
炉后 AOI 手册
24
4）调试结果时可选择 debug 结果进行调试，此时输出图片格式与存储图片格式一致。
1.2.6 批量检测模块：
点击此图标 进入如下运行界面，具体如下：

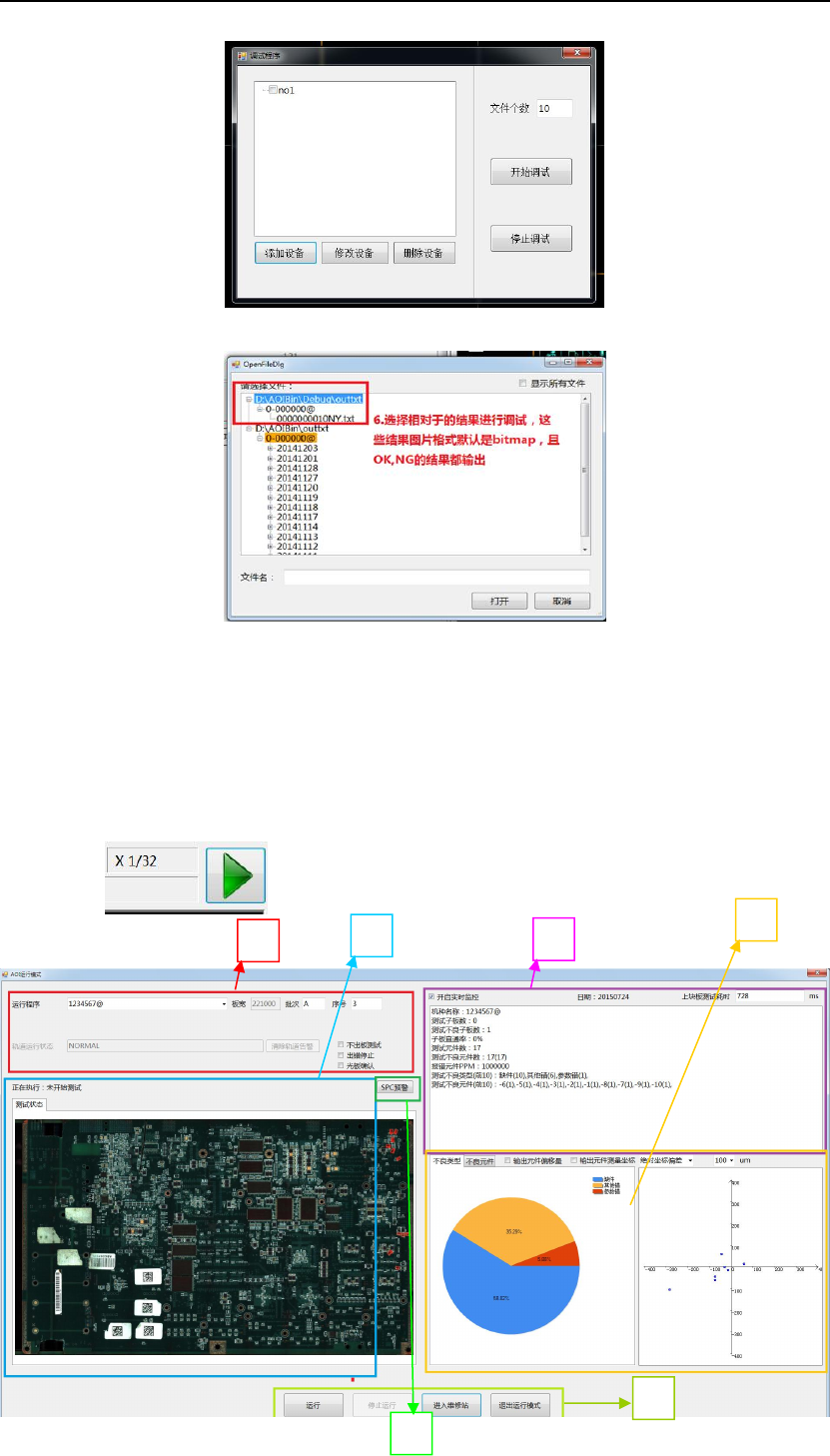

A
B
C
D
E
F
炉后 AOI 手册
25
A 区：1．选择要运行的程序，输入“批次”号及“序号”（批次号及序号一定不能为空）
2．轨道运行状况：显示当前运行的轨道是否正常。
3．“不出板测试”勾选后，板将在轨道内重复循环测试而板不出来；勾选“出错停止”则机
器运行故障时停止运行；“出错停止”及“光板确认”一般不使用。
B 区：显示当前测试板整板图及 FOV 运算路径。
C 区：勾选“开启实时监控”可显示简易 SPC 数据统计。
D 区：显示上次板测试不良饼图分布及不良坐标分布，勾选“输出元件偏移值”及“输出元
件测量坐标”可将元件偏移值及元件测量坐标输出。
E 区：点击“运行”进行测板；点击“停止运行”可终止测试；点击“进入维修站”可进入
维修站界面查看；点击“退出运行模式”可返回到软件编程主界面。

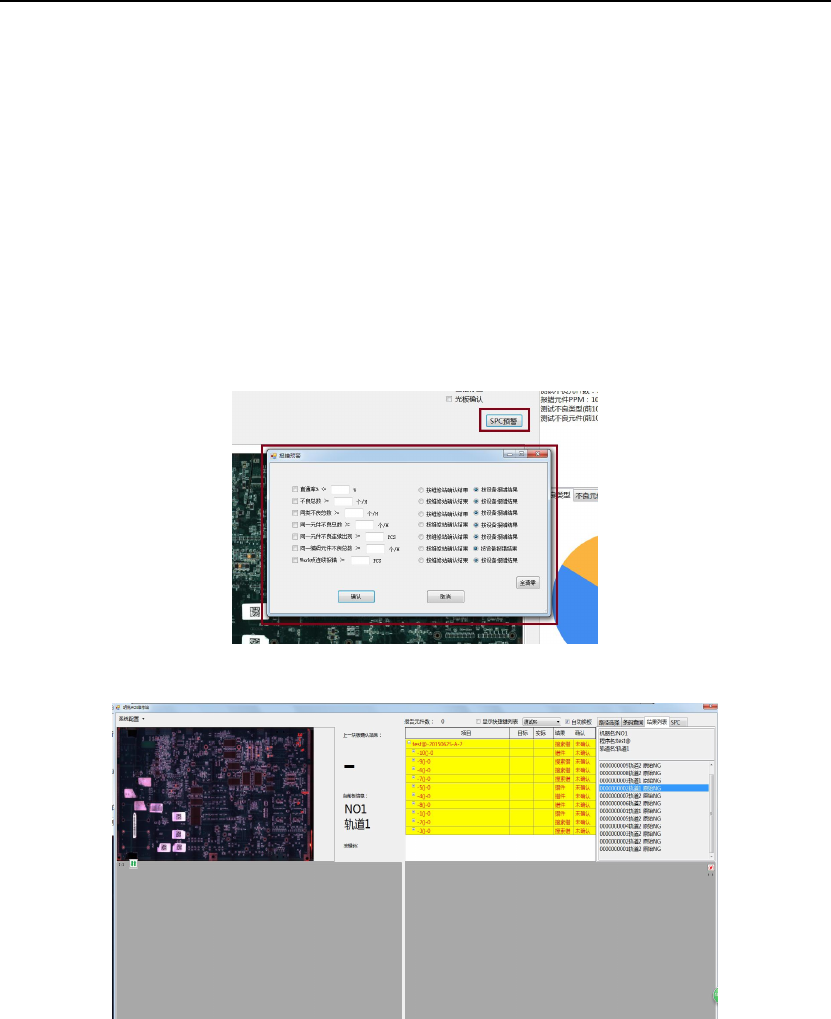

F 区：点击“SPC 预警”可进入 SPC 预警对话框，此时可对需要做预警的项目进行勾选设置。
对于维修站的说明详见第四篇：操作员作业指导。
