炉后 AOI 手册 123 3 .2. 2 引 脚类 元件 实例 自 动检 索窗 1．常规参数设置指南 2 自动检索窗颜色抽取实例： 1）搜索焊盘 A． “颜色范围 0”抽取焊盘的红色。 B． “颜色范围 1”抽取焊盘的绿色。
炉后 AOI 手册
122
其它窗口（以缺件窗及短路窗为例）
缺件窗

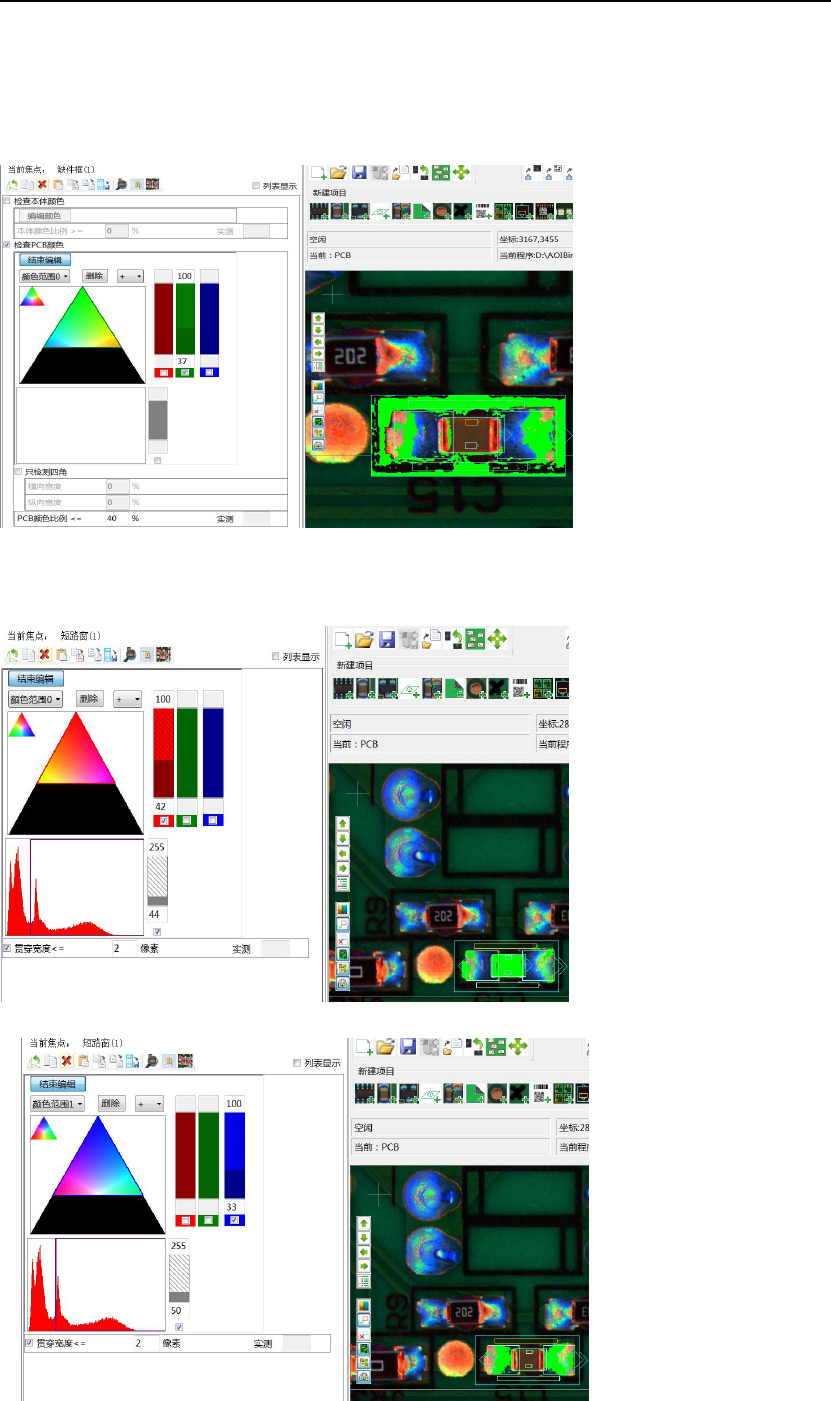

缺件窗颜色抽取实例（抽取 PCB 的颜色，但不要抽取到元件本体的颜色）：
短路窗
短路窗颜色抽取实例：
A．“颜色范围 0”抽取红色，尽量将电极的颜色抽入。
B．“颜色范围 1”抽取蓝色。
炉后 AOI 手册
123
3.2.2 引脚类元件实例
自动检索窗
1．常规参数设置指南

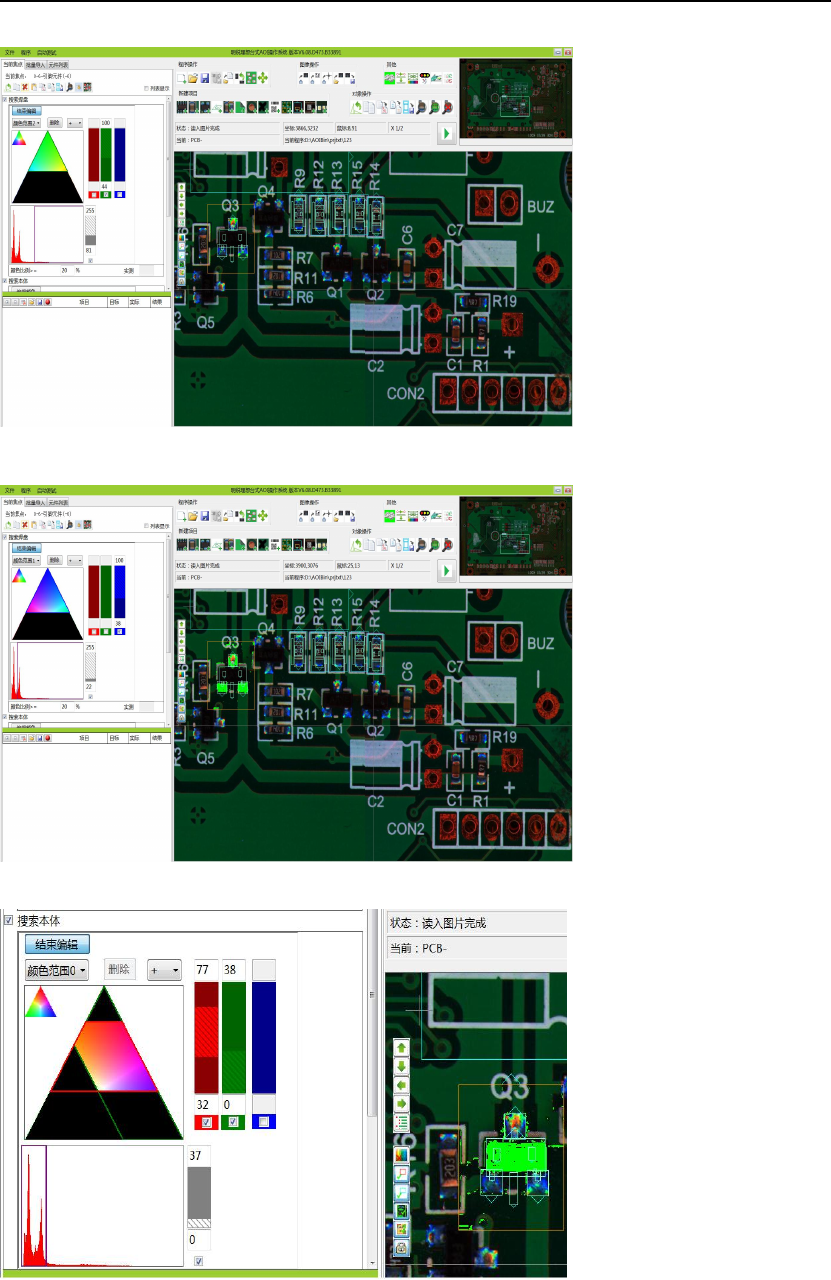

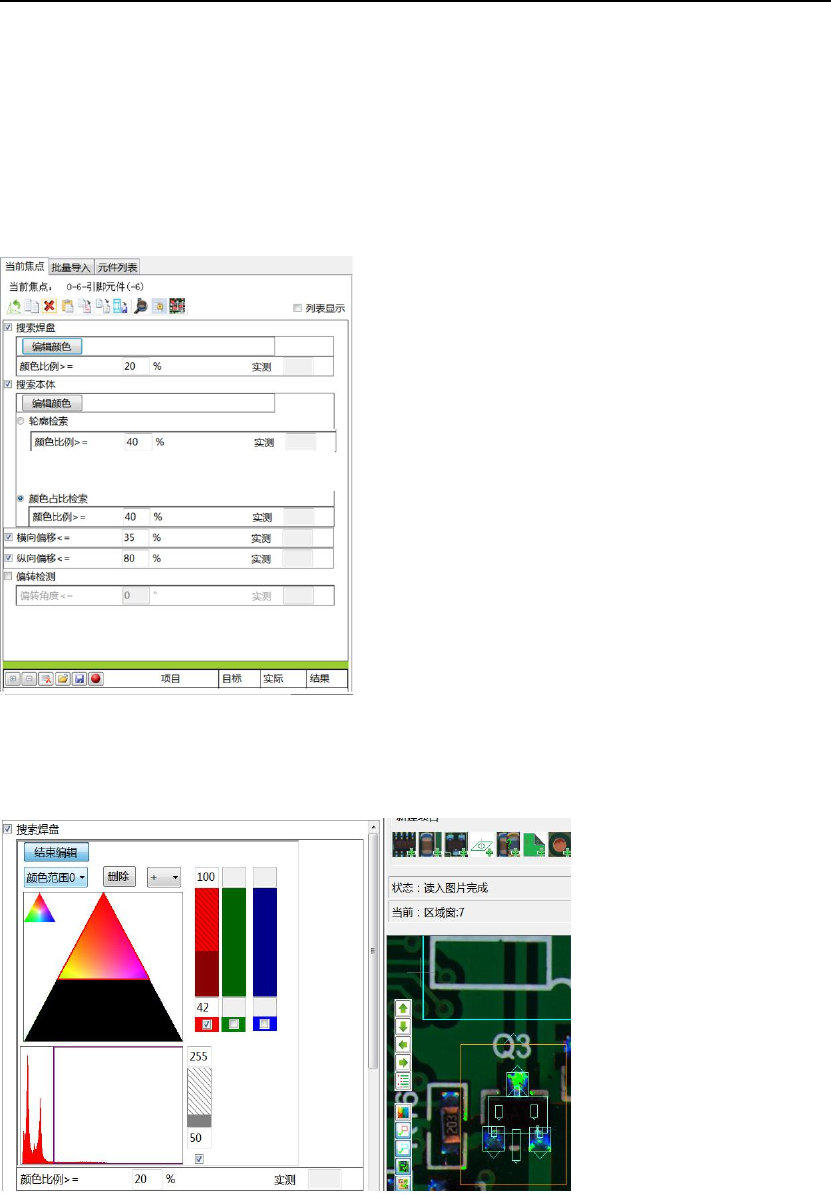

2 自动检索窗颜色抽取实例：
1）搜索焊盘
A．“颜色范围 0”抽取焊盘的红色。
B．“颜色范围 1”抽取焊盘的绿色。
炉后 AOI 手册
124
C．“颜色范围 2”抽取焊盘的绿色。
2）搜索本体（抽取本体的颜色）
