第二节 维修站软件路径设定
系统参数配置：

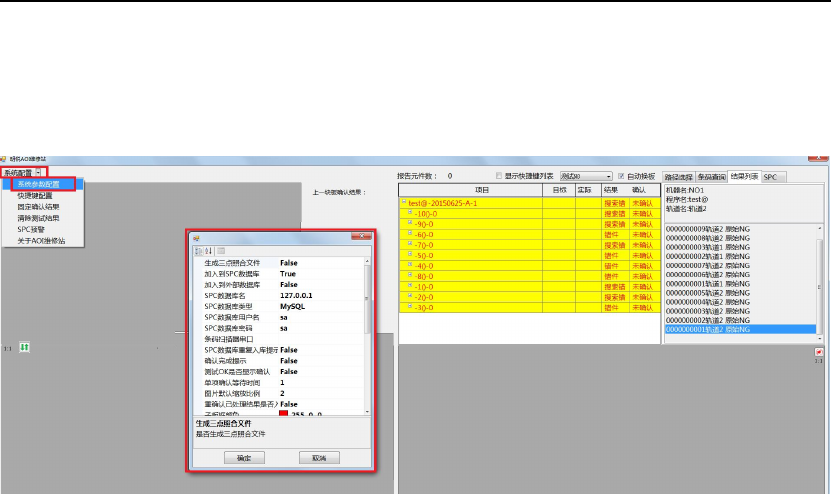

打开修修站软件，在选中主界面中的“系统配置”下的“系统参数配置”，会弹出维修站设
定窗口，如上图所示。
具体功能说明如下：
1.生成三点照合文件：如果选为 True 时，结果将生成三点照合文件（要配合三点照合功能
软件）；当选为 False 时，不生成三点照合文件。
2.加入到 SPC 数据库：如果选为 True 时，结果将加入到数据库进行数据统计（需将对应的
“SPC 数据库名”栏输出 SPC 数据库的 IP 地址）；当选为 False 时，检测确认结果将不会加
入到数据库中进行统计。
3.加入到外部部数据库：如果选为 True 时，结果将加入到指定的外部数据库（如工厂服务
器等）中；当选为 False 时，检测确认结果将不会加入到指定的外部数据库。
4.SPC 数据库名：当将“加入到 SPC 数据库”选为 True 时，此栏应输出对应的 SPC 数据库
的 IP 地址。
5.数据库类型：本软件可适用于 SQL 或 MySQL，此项主要根据安排的数据库的类型进行选
择。
6.SPC 数据库用户名：默认是 sa。
7.SPC 数据库密码：默认是 sa。
8.条码扫描器串口：如果外加条码枪且为串口式，则需将对应的串口号输入此栏。
9.SPC 数据库重复入库提示：此项如选为 True 时，如果一片板进行重复测试或生复确认时
会提示是否进覆盖。
10.确认完成提示：此项如选为 True 时，当一片板的测试结果确认完时会提示。
11.测试 OK 是否显示确认：此项为 True 时，测试结果为原始 OK 的会显示在结果列表中，
等待人工确认，若选为 False 时，测试结果为原始 NG 的会自动后台确认掉，不会显示在结
果列表中。
12.单项确认等待时间：每一项结果确认之间的时间间隔，默认是 1ms。
13.图片默认缩放比例：维修站 NG 对比图缩放系数，一般为 0.5,1,2,4。
14.重确认已处理结果是否入库：默认为 False，不入库。
15.子板框颜色：整板缩略图中子板框的颜色。
16.子板框打叉颜色：当有叉板时，打叉的颜色。
17.子板序号颜色：子板编号显示颜色。
炉后 AOI 手册
152
18.子板序号字号：子板序号字号大小。
19.目标框颜色：当前显示到的位置框颜色。
20.目标框中心十字颜色：当前显示到的位置框中心十字的颜色。
21.FOV 长度：与在线机配置的参数一致，一个 FOV 的长度，与相机、分辨率有关。
22.FOV 宽度：与在线机配置的参数一致，一个 FOV 的宽度，与相机、分辨率有关。
23.显示所有报错元件：True 时，所有报错元件的都以小方框显示，False 时，只显示当前确
认到的元件。
24.显示方框：报错元件是否有方框显示。
25.十字架粗细：指示报错元件的十字架大小。
26.方框粗细：指示报错元件的方框大小。
27.方框外扩距离：指示报错元件的方框向外扩展大小。
28.OK 方框颜色：确认为 OK 的元件显示的颜色。
29.NG 方框颜色：确认为 NG 的元件显示的颜色。
快键键配置：

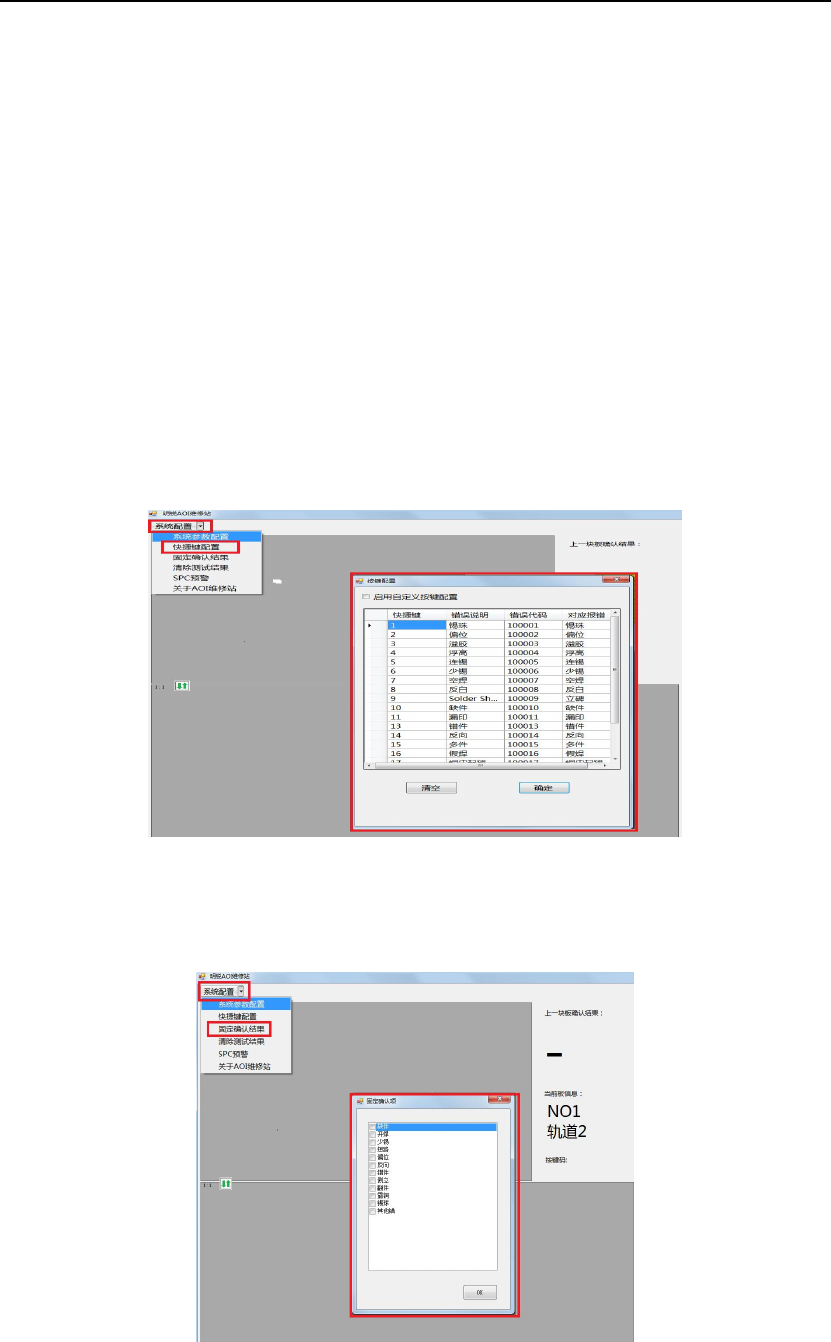

当勾选上“启用自定义按键配置”后，系统会启用客户自行定义的错误说明对报错结果进行
确认。
固定确认结果：
当勾选上“固定确认结果”后，如勾选“缺件”，则报错类型为缺件时，该结果只能确认为
“缺件”。
炉后 AOI 手册
153
清除测试结果：

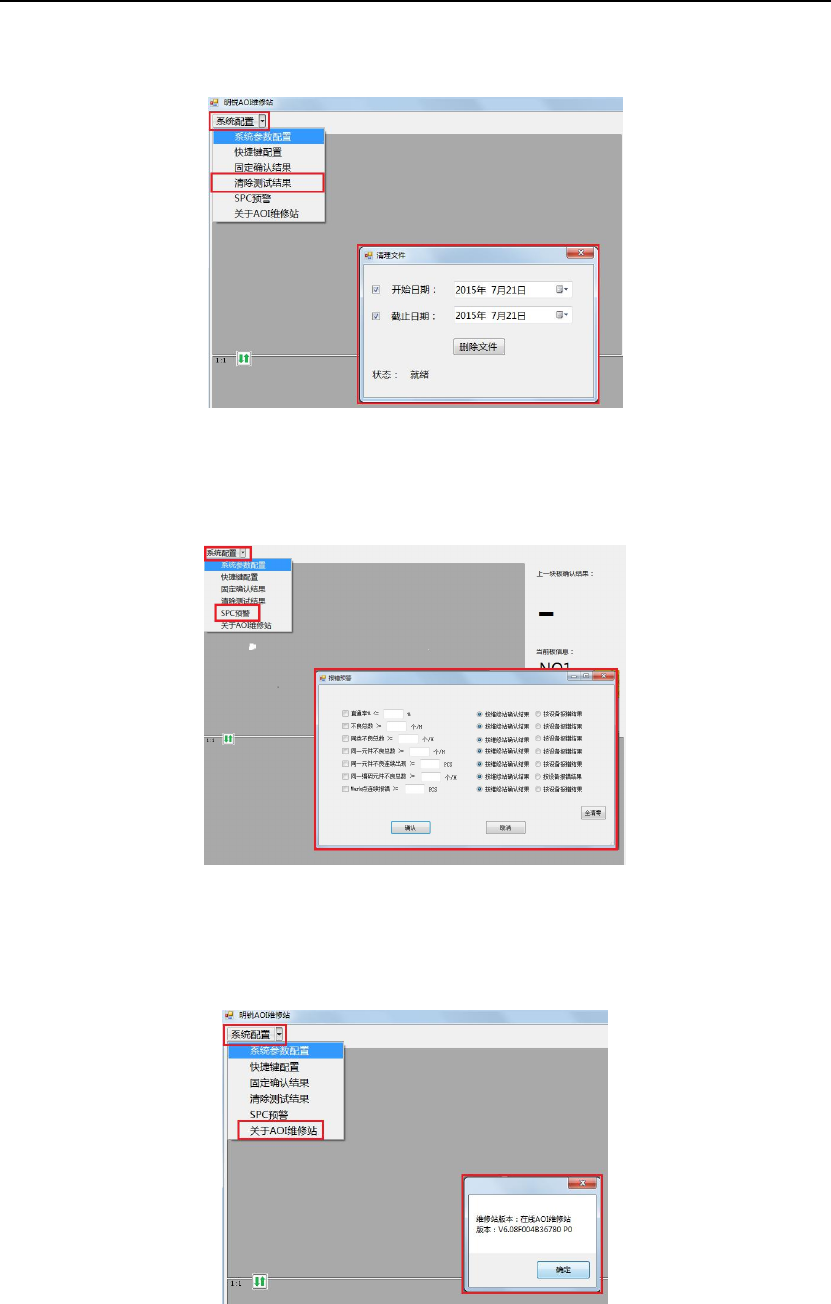

单击“清除测试结果”选项，弹出清除文件对话框，选择要删除的时间段对 outtxt 文件及
outimg 文件进行删除。
SPC 预警：
单击“SPC 预警”后弹出“报错预警”对话框，如选择不良总数>=N 个\H，选择按维修站
确认结果类型，当确认结果多于 N 个时，则会弹框提示蜂鸣。
关于维修站：显示维修站版本号信息。
