炉后 AOI 手册 161 原始数据查询 在“条码 号” 对话 框输入要 查询 的条 码号，点 击“ 查询 ”可对此数 据进 行 精确 查询 单板查询 在此界面 中可 以条 码或日期 快速 查询 某一条码 基板 的测 试情 况或某一 时间 段的 测试记录
炉后 AOI 手册
160
分时统计
1） 选择“分时周期”（如上图中红框所示内容），可选按“半小时”、“1 小时”、“6 小时”、“12 小时”或
“24 小时”为单位进行分时统计；
2） 选择“显示方式”（如上图中蓝框所示内容），可选按“单板不良”或“元件不良”进行统计；当选按
“单板不良率”时，显示的柱状图为单板（按板数计）的分时不良率，当选按“元件不良率”时，显
示的柱状图为元件（按元件数计）的分时不良率。
上图中选的是每半小时板的不良率柱状趋势图。
任意查询
在 MYSQL 命令查询界面输入查询语句，点击“执行”进行查询
炉后 AOI 手册
161
原始数据查询
在“条码号”对话框输入要查询的条码号，点击“查询”可对此数据进行精确查询
单板查询
在此界面中可以条码或日期快速查询某一条码基板的测试情况或某一时间段的测试记录
炉后 AOI 手册
162

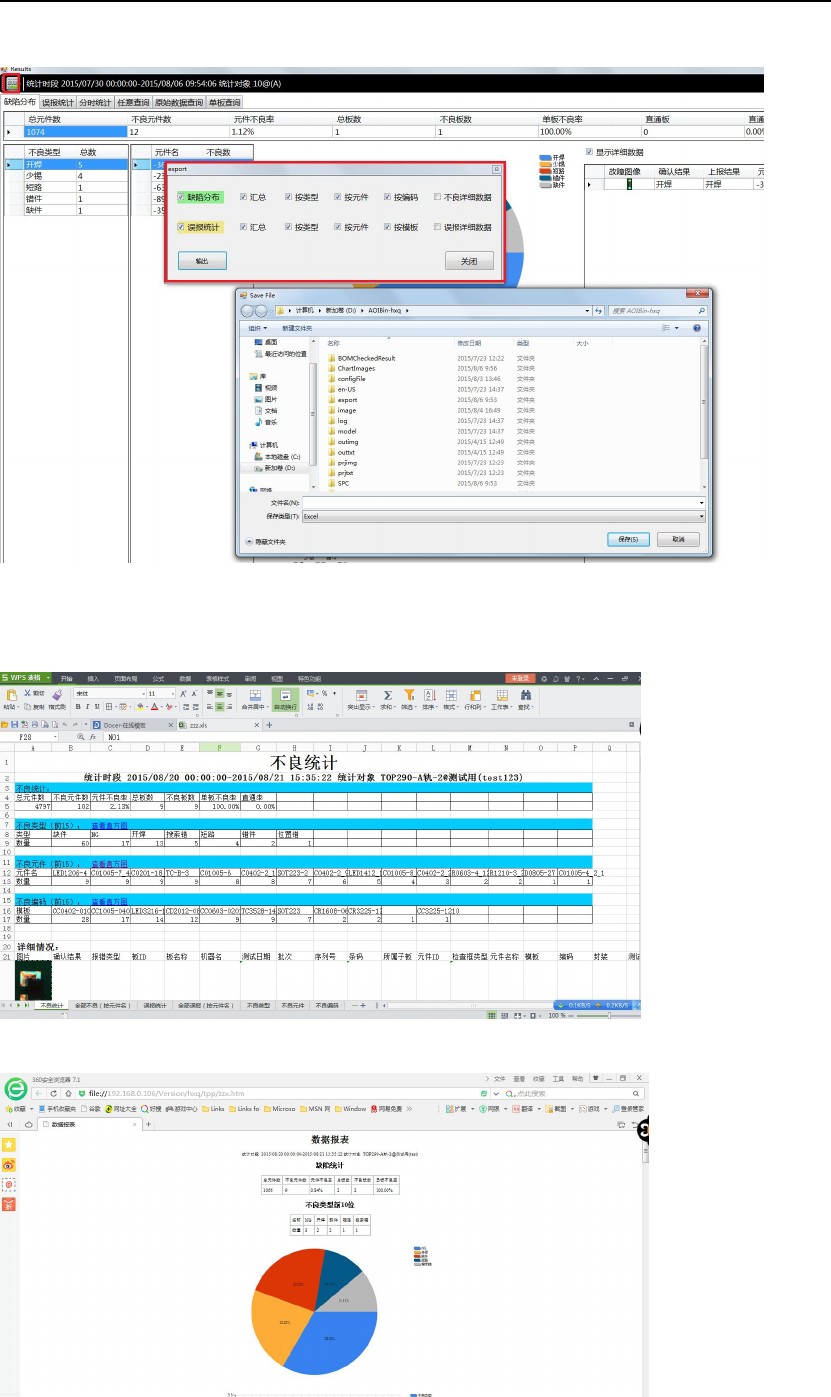

4、SPC 数据导出
点击软件左上角图标弹出导出数据对话框，勾选上要导出的数据内容，点出“输出”即可把数据导出（可
选 Excel 格式或 HTML 格式）。
Excel 格式：
HTML 格式：
