炉后 AOI 手册
111
第三章 编程指导
第 1 节 编程流程

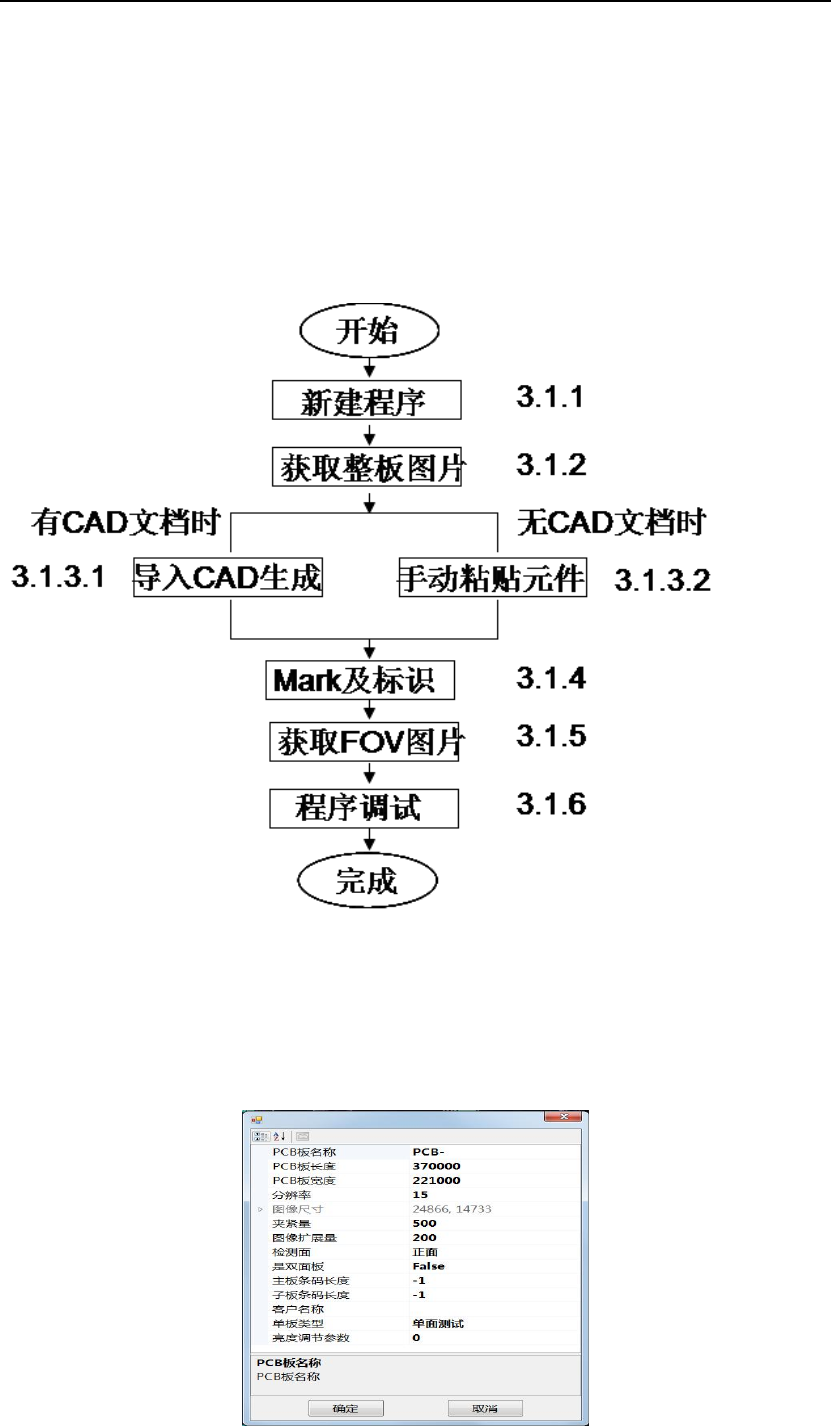

程序制作流程图如下：
3.1.1 新建程序
1.新建程序：点“新建程序”快捷图标，在弹出的对话图中输出 PCB 长度、PCB 宽度、分
辨率、夹紧量、检测面、名称等。
炉后 AOI 手册
112
2.输入完成后，点“确定”，完成新建程序。
3.1.2 获取整板图片
点“获取图像”快捷图标，设备开始拍照，并对图像进行拼接。当图像拼接完成后，将在主
界面显示 PCB 整图。
3.1.3 生成程序
3.1.3.1 导入 CAD 生成程序
当有 CAD 时，可利用 CAD 文件生成程序：
1. 点主界面左上角的“批量导入”按扭，进入到 CAD 导入界面，如下
A（红色框区域）：CAD 导入及编辑菜单，CAD 文件须包括以下 6 项数据：
1）X 数标、2）Y 数据、3）元件名称、4）元件角度、5）元件封装、6）元件编码
B（蓝色框区域）：CAD 生成的坐标中心窗位置及 PCB 整图
C（紫色框区域）：PCB 概图。
以下是对 A、B、C 区域的具体说明
A
B
C
炉后 AOI 手册
113
A 区域：具体菜单及说明如下
1
B 区域：
B 区域为坐标窗显示区域，当坐标进行单位转换或平移时，作为调整的依据，具体坐法是：
选中一个列表中的元件，此时此元件的坐标窗在此区域中显示为黄色（其它为蓝色），用鼠
标点中此元件拖动或进行平移设定，将其移动到与整图中相应的元件位置处，此时完成数据
的处理。
C 区域：
C 区域为概图区，用鼠标点中某一位置，则 B 区会显示具体的这一位置的元件图。
点“浏览”，可选择 CAD 文件
此项为数据列分项选定，根据 CAD 中 6 项数
据列分布的情况进行选择及设定
此项是选定 CAD 文件列分割符的方式
此项 CAD 文件中所有元件列表清单，当登录
导入（粘贴元件）一个或一类元件后，此清单
中相应的元件清单将自动被清除，当所有元件
都清除完即被录登导入后，此清单为空即 CAD
此项为数据处理项，其功能有 3 个：
1. 能过比例设定对 CAD 中的 X、Y 坐标比例
进行变换，将其换算为微米的单位。
2. 通过输入 X、Y 坐标平移，可对整体坐标
中心进行平移至与 PCB 整图上的元件一一
相对应。
3. 数据处理：1）对中指将 CAD 的坐标分布
中心与设定的 PCB 板的中心平移至重合；
2）水平翻转/垂直翻转是将 CAD 坐标进行
水平/垂直翻转的处理
点“刷新显示”，则实时对更改后坐标窗中心
的显示进行刷新
此项是选择模板与 CAD 中元件编码/封装的关联
表，当选好一个已存的链接表后点“执行链接”，
如果此 CAD 中存在编码/封装与关联表中一样，
则自动将这此元件进行登录导入。
“更新链接”勾选后，则会将新建的链接加入到
选好的关联表中。
“恢复上次结果”主要用于软件突然关闭等致使
导 CDA 中断可保存异常关闭前所导过的内容，
再次导入不会重复
当选中元件列表后，
点“选择模板”，则可
选 择 相 应 的 模 板 子
项；勾选“角度反向”
或点旋转图标将元件
模板角度与 PCB 整图
上对应的元件角度调
整为一致
此项是选择按同类封装/编
码进行批量登录导入。
选中“同类封装”，点“登
录”后，将 CAD 中这一封
装的元件将全部自动贴粘
到板上相应的位置，若中
途停止导入，则点击“结
束导入”；点击“核对元件”
可将 CAD 与 BOM 表进行
核对。
