2.启动程序后将弹出用户登录界面；用户名及密码为默认，直接点登陆界面的“启
动程序”按扭后，进入到 AOI 主软件界面。
3.进入主软件后，点“程序操作”模块中的 按扭，选择测试程序。
4.选好待测 PCB 板程序后，按设备右上方的黄色“复位“按扭，设备开始进行复
位调宽（双轨机器需点软件主界面的调宽按钮进行调宽复位）。
5.当设备完成复位调宽，且确认轨道宽度正常后，按设备右上方的绿色“开始”
按扭，设备进入到自动状态。
4.1.3 测试操作
1.设备进入到自动状态后，点主软件界面右上方 进入 PCB 自动检测界面,
在界面中输出相应的“批次”及“序号”后点此界面中的“开始运行”按扭，
此时设备进入到自动测试状态。
2.设备进入到自动测试状态后，双击维修站电脑桌面的“AoiMTI”，启动维修站
软件。
3.启动维修站软件后将弹出维修站用户登录界面；用户名及密码为默认，直接点登陆界面的
“启动程序”按扭后，进入到维修站软件界面。
4.1.4 测试结果确认
G
F
E
A
B
C
D
炉后 AOI 手册
149

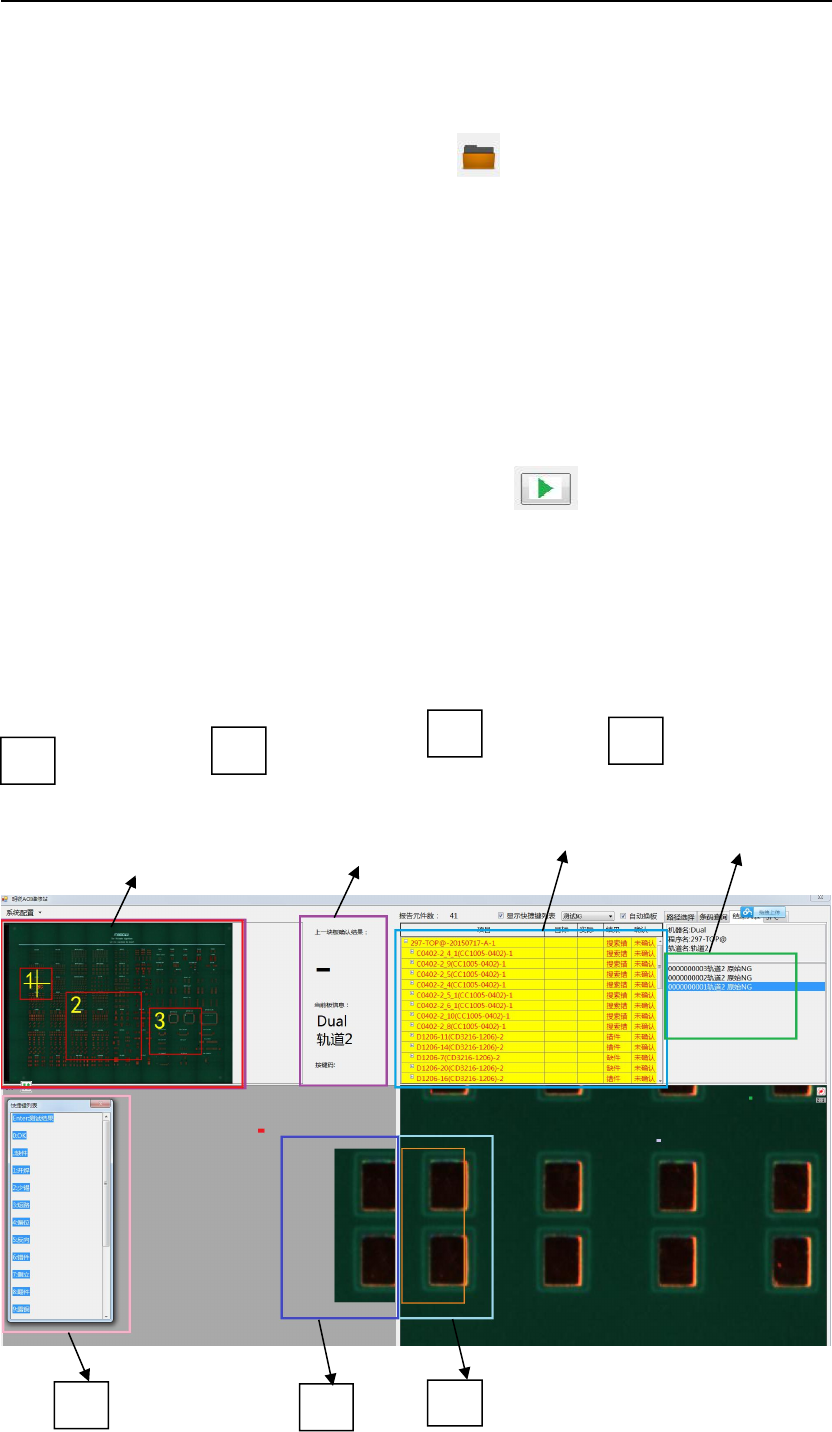

A：PCB 板概图，其中的“黄色框”是表示当前确认的元件在 PCB 板的哪个位置。通过此
区域黄色框可大体知道此元件分布在 PCB 板的哪个位置。
B:上一块板确认结果信息。
C：为选中单板（在 A 中进行选择）的具体测试结果。
D：测试记录列表，以板为单位，一片板一个记录；
E：快捷键提示区，具体如下右图：作业员可根据提示，利用快捷键进行快速确认，如此元
件为误报，本身是 OK 的，则可按“0”，系统会将此报错元件作为误判来处理，确认其为
OK。
F：参照显示区，显示原始 OK 图片，此图片可供作业员作为确认的依据。
G：不良记录显示区，此处显示报错元件或部位的具体图片（D 中的具体报错元件的图片）。
4.1.5 关机
测试结束后：
1. 退出维修站软件；
2．退出主机 AOI 软件；
3．关闭主机及维修站电脑；
4．关闭主机总电源开关，将其置在“OFF”位置。
第 2 节 操作注意事项
在线机：
1． 当设备设为自动进出板时（使用上下流信号），请不要手动推板；
2． 设备运行时请不要打开设备的前盖；
3． 设备正常测试时，请不要将头、手或其它物品伸入设备内部；
4． 关机时不要直接将电源关闭。
离线机：
1．设备运行时请不要打开设备的前盖；
2．设备正常测试时，请不要将头、手或其它物品伸入设备检测区域；
3．关机时不要直接将电源关闭。
炉后 AOI 手册
150
第五章 路径设定相关菜单功能
第一节 主软件及离线编程软件路径设定

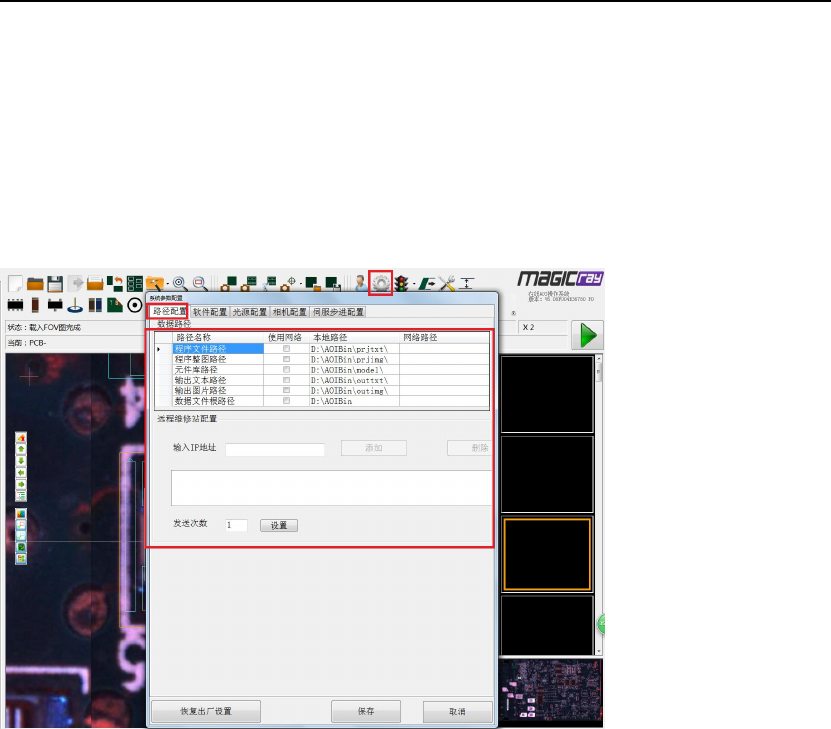

1.点中主软件或离线软件界面的“系统配置”菜单，会弹出路径设置界面，如上图所示。
2.如果程序存在本机电脑上，则需在“本地路径”相应栏中输出对应文件夹的路径；如果是
联网且对应的文件夹放置在网络上的其他电脑上，则需在“网络路径”相应栏中输出对应的
文件夹路径且需将对应的“使用网络”栏进行点中勾选。
3.远程维修站配置是指在机器上配置远程维修站的 IP，用来把机器上的结果传输到远程维修
站电脑。
