炉后 AOI 手册 73 2 ．常规颜色抽取实例 1 ）少锡（分为正面及侧面检查） ① 少锡 （正 面） A. “颜色 范围 0 ”抽取明亮的非 红色（即明亮的蓝 、绿色） B. “颜色范围 1 ”抽取 较暗的非红色（即 较暗的蓝、绿色） ② 侧面检查 （少 锡侧面） A. “颜色 范围 0 ”抽取明亮的非 红色（即明亮的蓝 、绿色）
炉后 AOI 手册
72
2.7.3.2 焊盘窗颜色抽取实例
1．常规参数设置指南
炉后 AOI 手册
73
2．常规颜色抽取实例

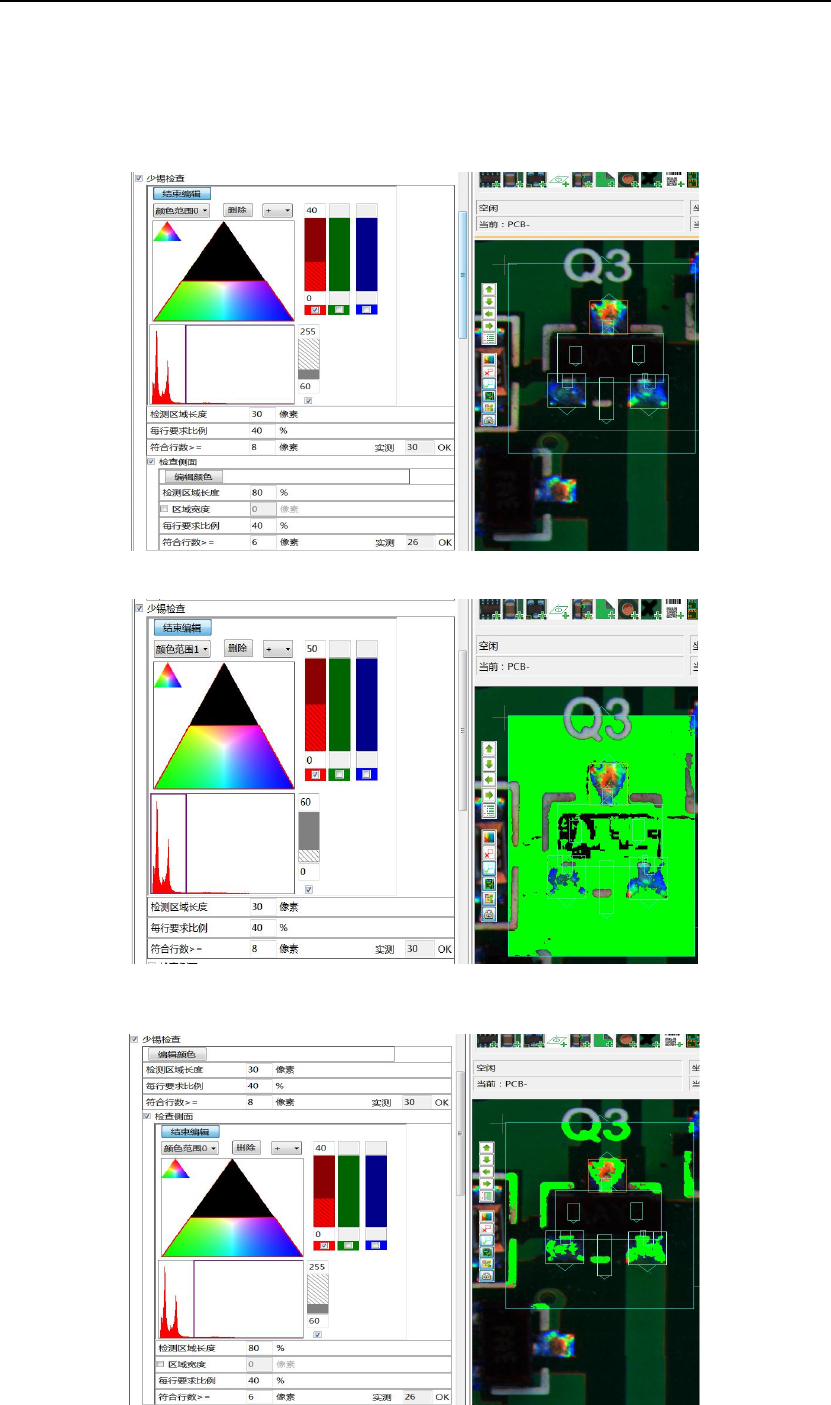

1）少锡（分为正面及侧面检查）
①少锡（正面）
A.“颜色范围 0”抽取明亮的非红色（即明亮的蓝、绿色）
B.“颜色范围 1”抽取较暗的非红色（即较暗的蓝、绿色）
②侧面检查（少锡侧面）
A.“颜色范围 0”抽取明亮的非红色（即明亮的蓝、绿色）
炉后 AOI 手册
74
B.“颜色范围 1”抽取较暗的非红色（即较暗的蓝、绿色）
2）开焊颜色抽取实例
①焊盘整体
A．“颜色范围 0”抽取红色
B．“颜色范围 1”抽取绿色
