炉后 AOI 手册 11 8 B． “ 颜色范围 1”抽取较暗的非红色（即 暗蓝&绿色） 2）开焊检查颜色抽取 ①全体焊盘 A． “颜色范围 0” 抽取明亮的非 蓝色
炉后 AOI 手册
117
点中此“颜色组合”按扭，
查看所有抽出的颜色集
焊盘窗
1．常规参数设置指南
（此表中不含焊盘露铜及红胶溢出，此两项具体参数可实例中的设定）
2．常规颜色抽取实例
1）少锡检查颜色抽取
A．“颜色范围 0”抽取明亮的非红色（即明亮的蓝&绿色）
炉后 AOI 手册
118

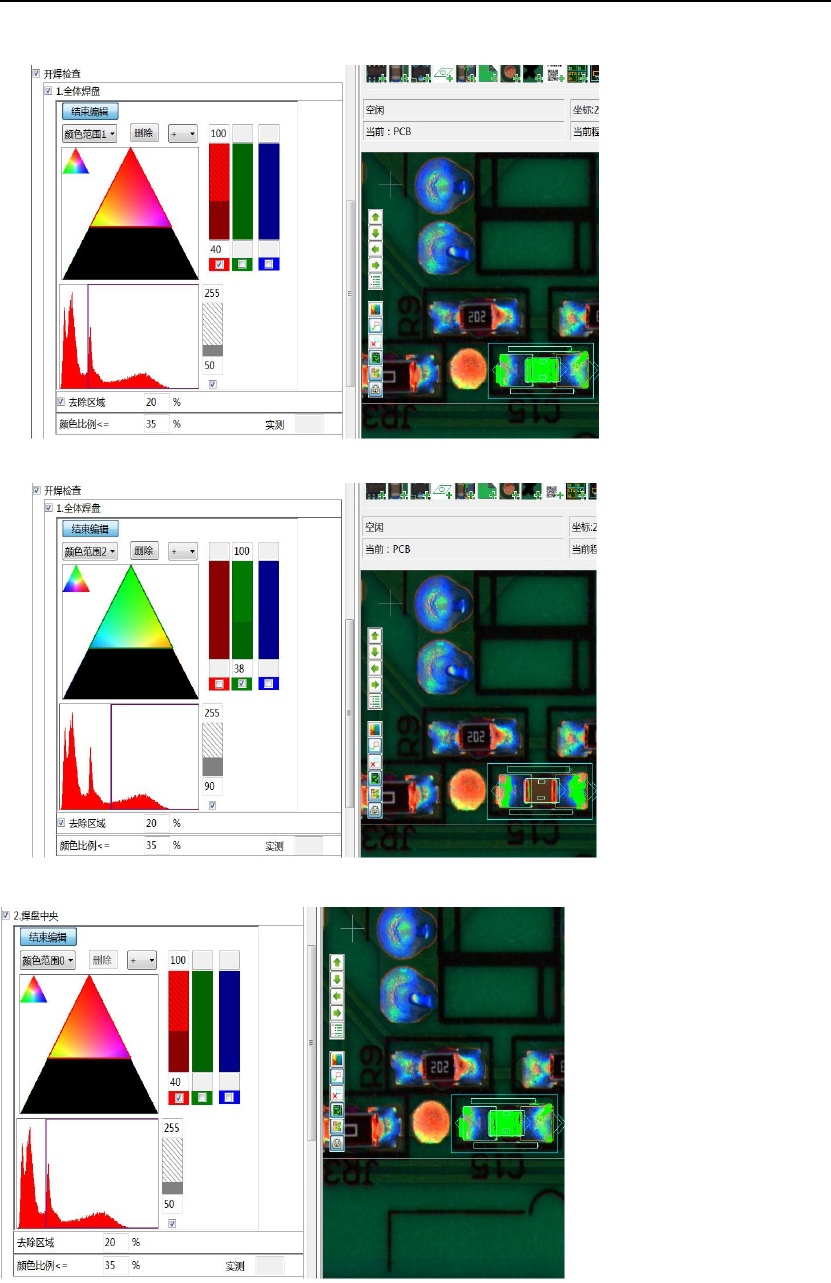

B．“颜色范围 1”抽取较暗的非红色（即暗蓝&绿色）
2）开焊检查颜色抽取
①全体焊盘
A．“颜色范围 0”抽取明亮的非蓝色
炉后 AOI 手册
119
B．“颜色范围 1”抽取红色
C．“颜色范围 2”抽取明亮的绿色
②焊盘中央（“颜色范围 0”抽取红色）
③焊盘外端整体（“颜色范围 0”抽取红色）
