第 2 节 Mark 点及标记
2.2.1 Mark 点算法
2.2.1.1
Mark
点算法
1）常见 Mark 点的几种形状
Mark 点的尺寸一般直径在 3-350 像素（20µ分辨率时）。
材质：铜箔、镀锡、镀金及镀镍
2）Mark 点作用
PCB 板被传送到设备时，对由于 PCB 板变形等原因造成的窗口和元件位置发生的偏移进行
校正
3）XY 校正
只设定一个 Mark 点，可对整板或子板进行 X、Y 坐标的校正
4）θ校正
当设定两个 Mark 点时，可对整板进行 X、Y 座标，θ角度（含缩放比）的校正
5）对于整板或子板一般加 2 个 Mark 点：
具体实现方法:
整板 Mark 点：点中整板时，可加若干个 Mark 点（建议用 2 个），整板可从中选择任意
两个点作为整板 mark 点。
炉后 AOI 手册
30
子板 Mark 点：mark 点添加在主板上，子板 mark 点从主板上选择作为相对应的 mark 点
作为该子板的 mark。一个子板可加 2 个或 1 个 Mark 点（建议用 2 个）。
θ校正：对于整板或子板，如果加入 2 个 Mark 点，可对整板或子板上的所有窗口进行 X、
Y 及θ（含缩放比）的校正。
XY 校正：对于整板或子板，如果只加一个 Mark 点，可对此单板上的所有窗口进行 X、
Y 的校正。将检索到的 Mark 点位置与程序制作时定义的 Mark 点坐标进行对比,计算出偏
移量△X/△Y,将此偏移量作为校正量对所有检测窗口进行校正。
相关数据：
自动检索窗作用:在其限定的范围内检索本体；
元件窗作用:定义 Mark 点的尺寸。
6）具体检测原理要求及格式
点中自动检索窗，进入到自动检索窗的编辑
自动检索窗
选定颜色所占比例 ≥___ %
□启用形状检测
〇圆形检测
圆形相似度 ≥___ %
〇方形检测
方形相似度 ≥___ %
说明：
A．抽取 Mark 点颜色（一般为红色）及亮度，抽取时注意尽量不要抽取到 Mark 点以外的对
象。
B．计算抽出的 Mark 点颜色面积占该元件窗面积的百分比，满足比例设定条件的将作为最
炉后 AOI 手册
31
终的 Mark 点；否则结果 NG，报 Mark 点搜索错。
C．将检索到的 Mark 点元件窗与原设定的元件窗间偏移量作为校正量，对所有窗口进行校
正。
D．当勾选上启用形状检测后，可选择圆形检测或方形检测，当抽取到的 Mark 点颜色面积
接近于所启用的形状检测时，则结果 OK，否则 NG。
元件窗
元件窗作用只是定义 Mark 点的尺寸,要求与真实的 Mark 点大小基本一致；此窗口内无其它
参数。

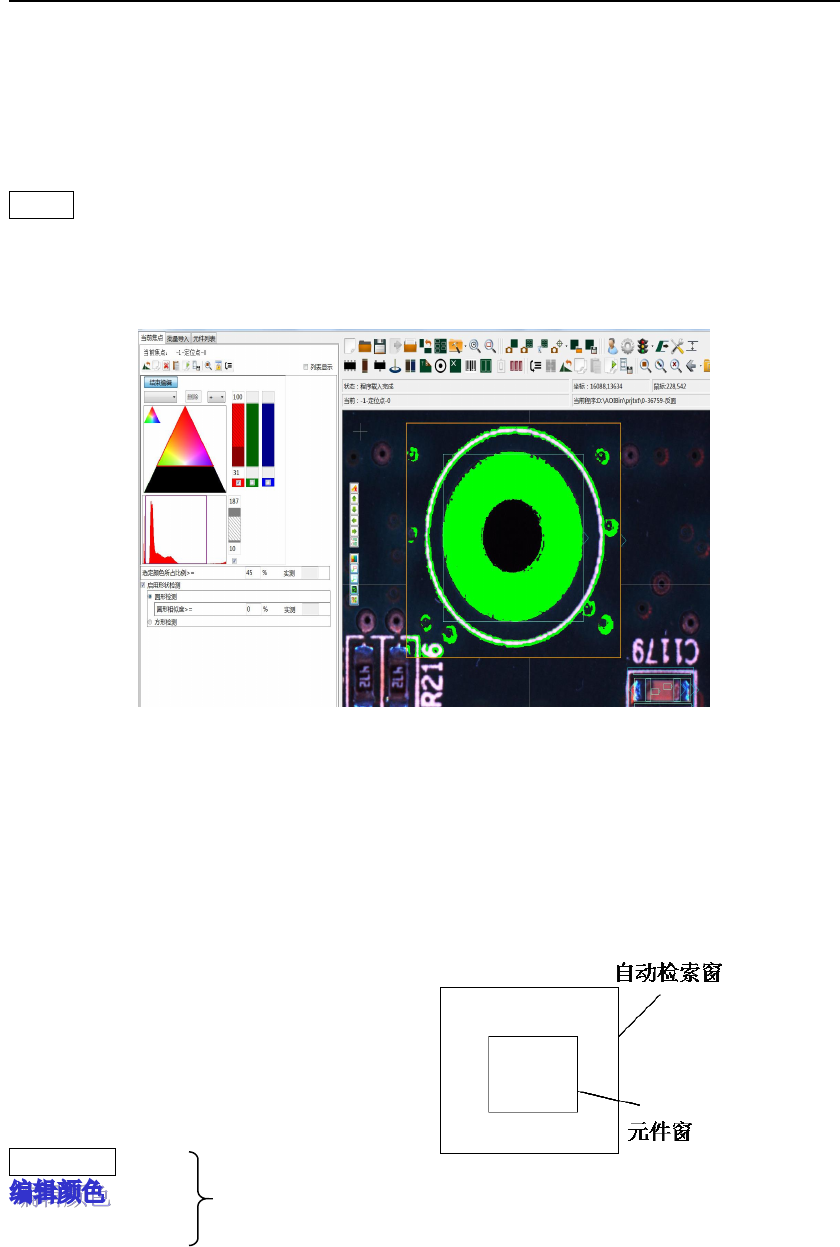

2.2.1.2 Mark 点编辑实例
2.2.2 坏区标记检查算法
2.2.2.1 坏区标记检查算法
1)坏区标记检查算法基础说明：
点“新建坏区标记”按扭后，会在程序中加入坏区标记窗，坏区标记共有 2 个窗口（具体如
下左图示）：
A．自动检索窗：此窗用来指定一个坏标的检
索范围，在此范围内检索坏板标识。
B．本件窗：此窗的作用是给出一个坏板标记
的大小。
2)具体检查原理：
点中自动检索窗进入到自动检索窗的编辑
自动检索窗
颜色比例≤___ %
说明:
1.抽取坏区标记的颜色及亮度。
2.计算检索校正后的元件窗中抽出的坏区标记的颜色的面积，如果小于设定值则 OK；如果
大于设定值则 NG。NG 后将此处视为存在坏区，作为坏板进行处理：此坏区范围内所有元
件的结果不输出；OK 时表示不存在坏区，按常规 PCB 单板进行检测和处理。
