炉后 AOI 手册 135 A ． “颜色范围 0 ”抽取焊盘的红 色部分 B ． “颜色 范围 1 ”抽取 焊盘的绿色部分 C ． “颜色 范围 2 ”抽取 焊盘的蓝色部分
炉后 AOI 手册
134

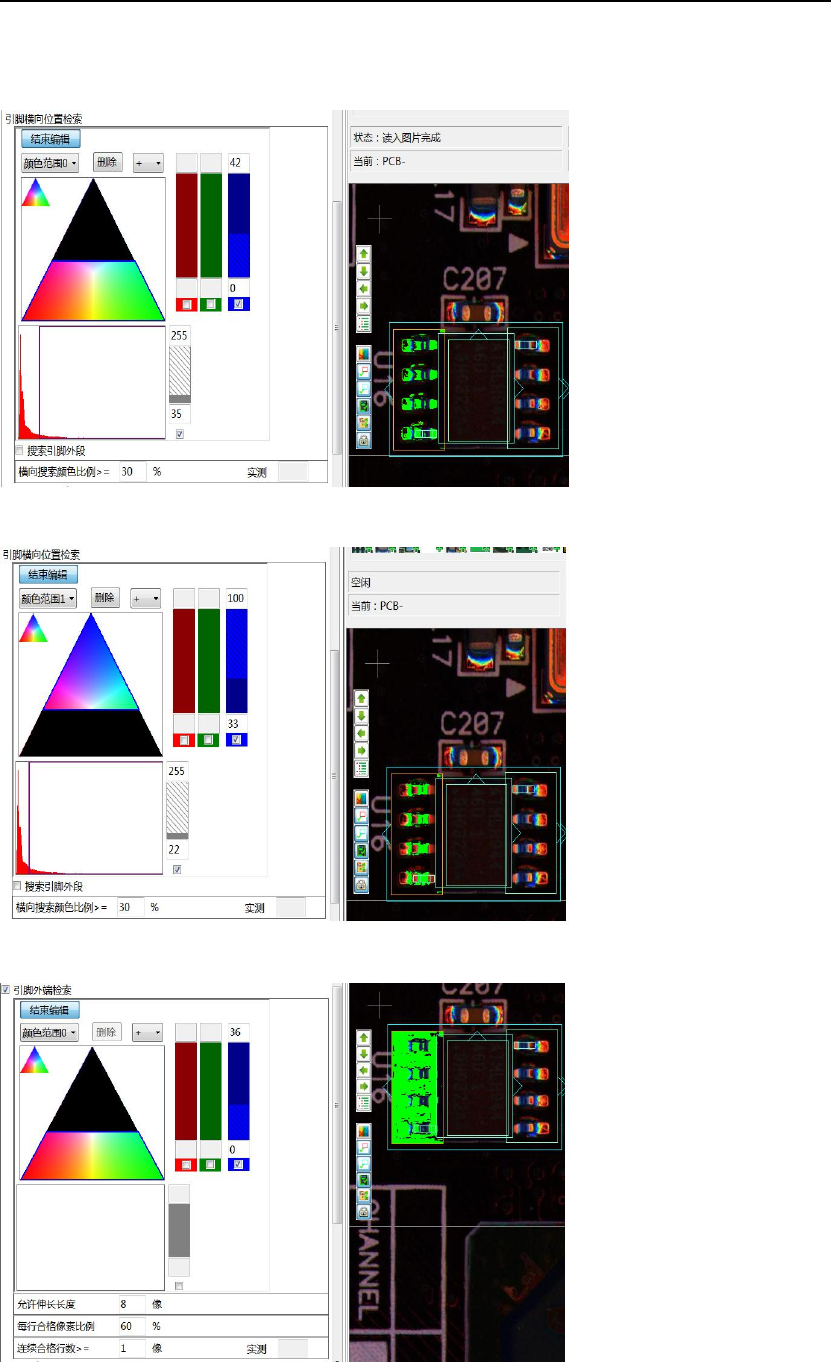

2）引脚横向位置检索
A．“颜色范围 0”抽取引脚两端的颜色
A．“颜色范围 1”抽取引脚中间的蓝色部分
3）引脚外端检索（“颜色范围 0”抽取蓝色以外的颜色/引脚前段的颜色）

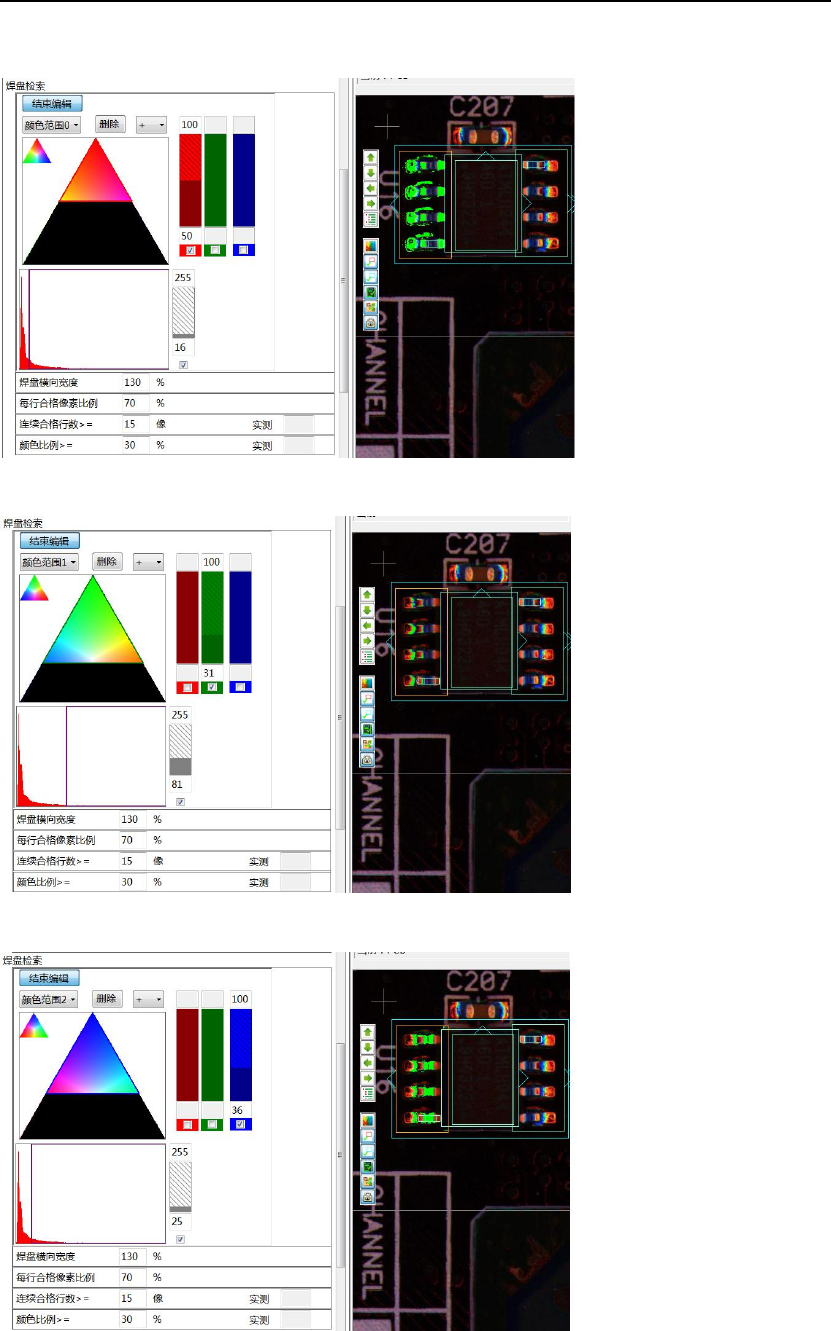

4）焊盘检索
炉后 AOI 手册
135
A．“颜色范围 0”抽取焊盘的红色部分
B．“颜色范围 1”抽取焊盘的绿色部分
C．“颜色范围 2”抽取焊盘的蓝色部分
炉后 AOI 手册
136

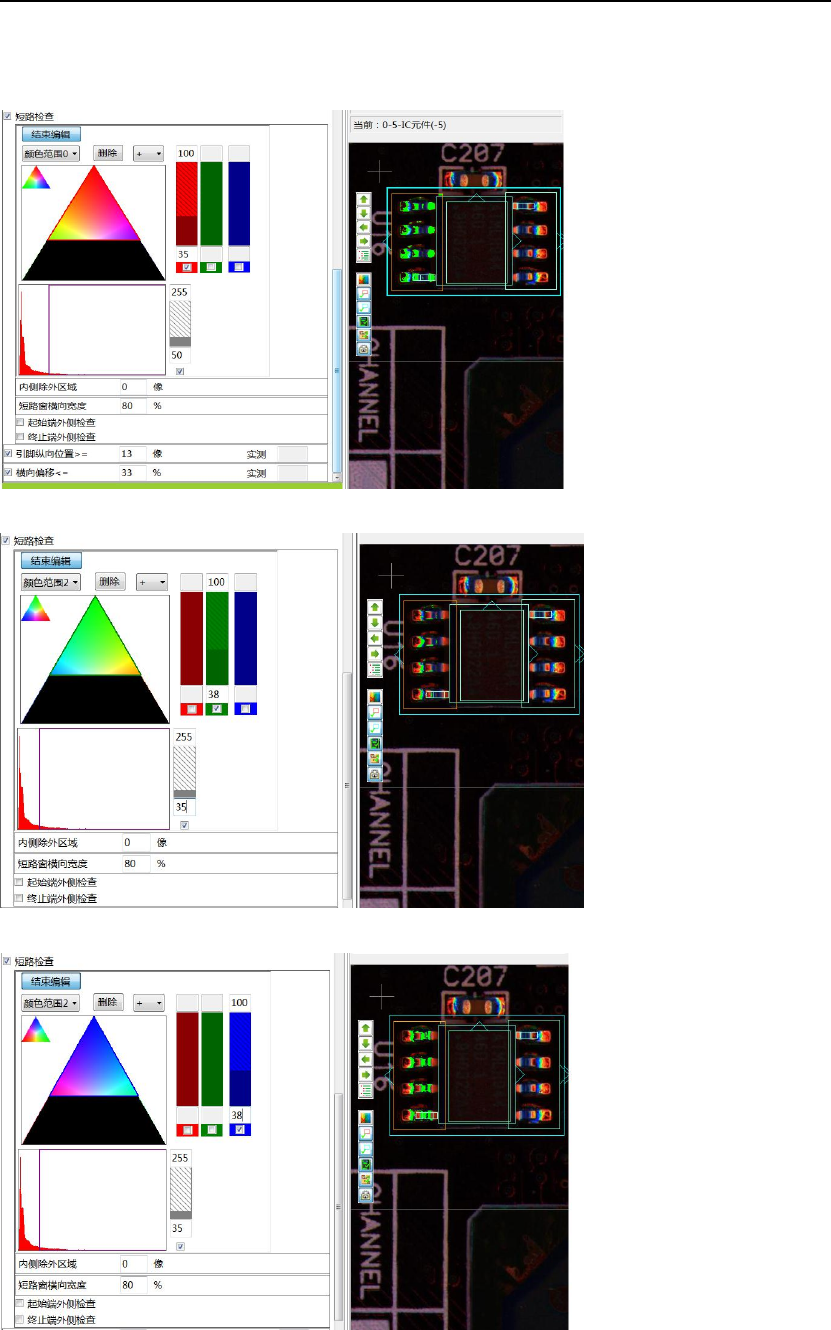

5）短路检查
A．“颜色范围 0”抽取焊锡的红色部分
B．“颜色范围 1”抽取焊锡的绿色部分
C．“颜色范围 2”抽取焊锡的蓝色部分
