2OM-1752
1-57
[2]F1、F2
用不同颜色显示送料器号和替代编号的送料器替代
“
有效
”
/
“
无效
”
状
况。
浅蓝色:有效
粉红色:无效
检出元件断料的送料器编号自动被设定为
“
无效
”
。
补给元件后安装送料器，自动被设定为
“
有效
”
。
[3]设定
在
“
送料器
”
栏中，显示在 [2] 中选择的送料器编号。
[ 有效 ]、[ 无效 ] 按钮
选择想要变更送料器替代
“
有效
”
/
“
无效
”
的送料器，可按下 [ 有效 ]
按钮或 [ 无效 ] 按钮进行手动切换。
[ 送料器 1 全体有效 ] 按钮、[ 送料器 2 全体有效 ] 按钮
在 [2] 中选择的送料器安装台内 ( 界面中为送料器安装台 2) 的送料器
全部变为
“
有效
”
。
[ 替代送料器的选择 ] 按钮
在 [2] 中选择的送料器编号成为各送料器的替代送料器。
元件 ID、种类、角度
显示在 [2] 中选择的送料器编号的元件 ID、种类、角度。

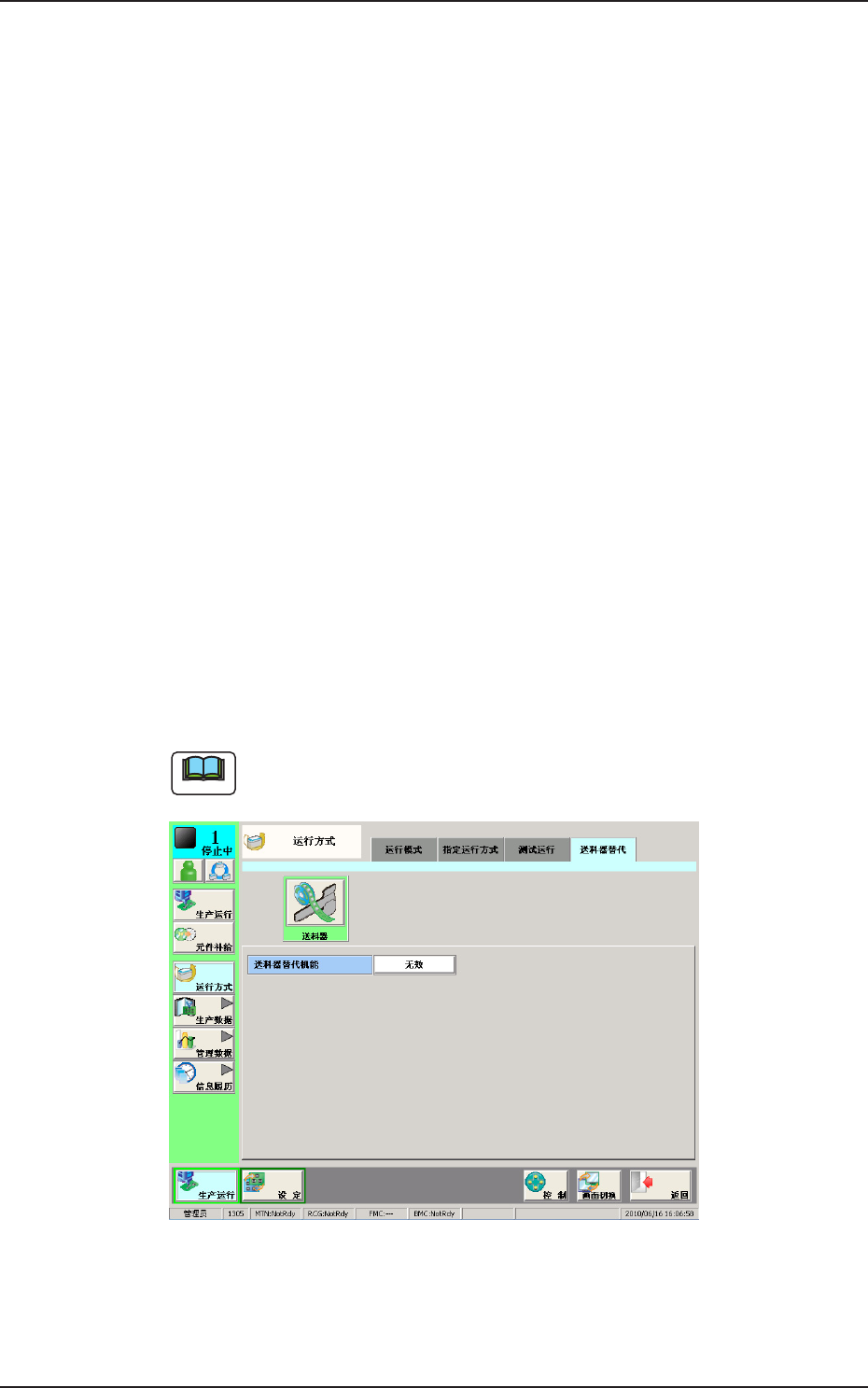

Note
在线路板程序中将送料器替代机能 ( 功能 ) 设为
“
无效
”
时，
“
送料器替
代
”
界面便切换为以下界面。
“
送料器替代
”
界面 ( 选择
“
不使用
”
时 )F2A45
1304-001
4.4送料器替代
2OM-1752
1-58

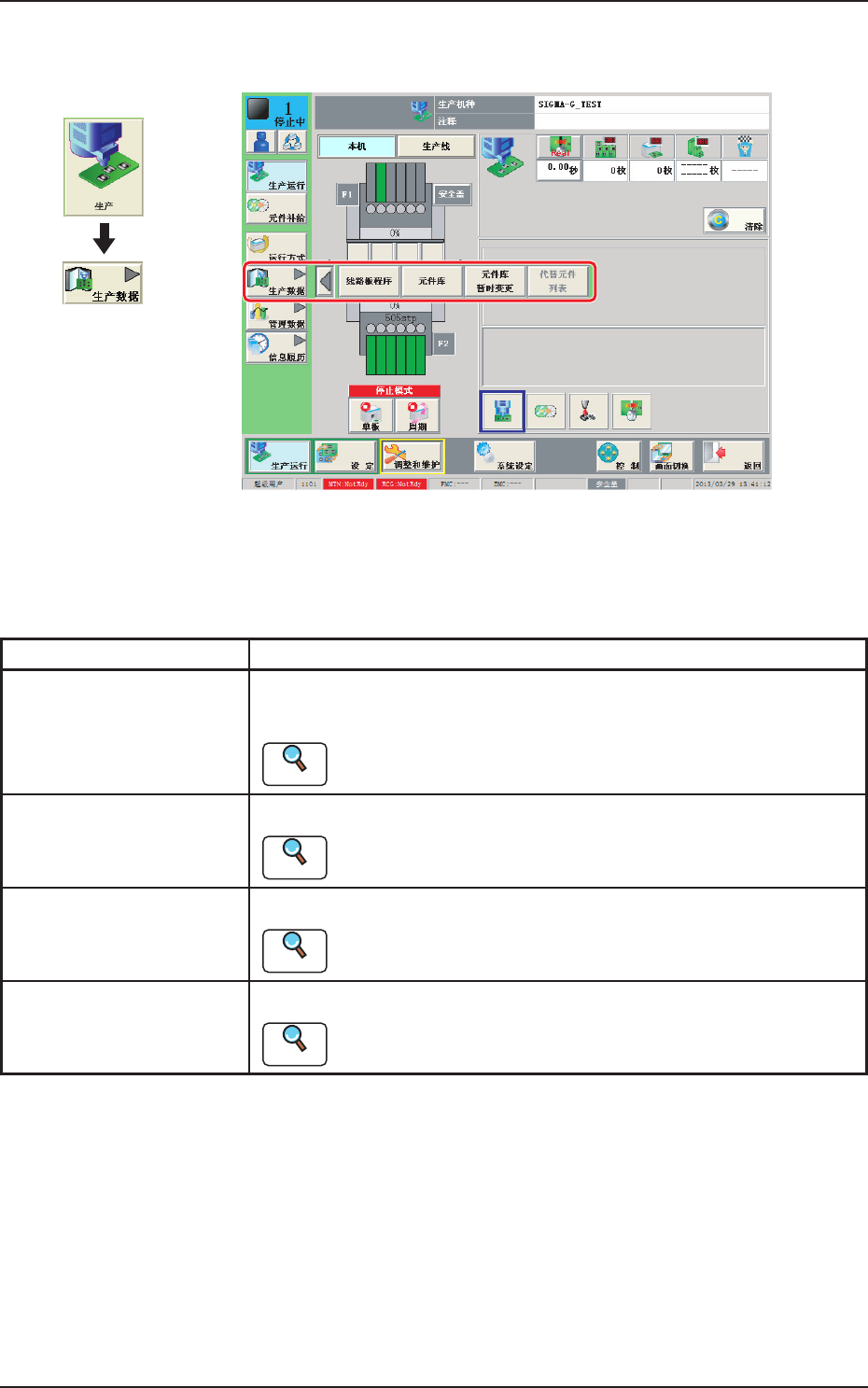

5. 生产数据
F2A46
“
生产数据
”
子菜单分为以下 4 个项目，按下按钮，便显示各界面。
请充分了解各数据的使用目的后利用。
界面 内容
线路板程序 按每个生产运行编制的程序。
本装置的生产运行通过此线路板程序进行控制。
Reference
详细内容请参照
“
第二章线路板程序
”
章节。
元件库 ( 元件数据库 ) 为吸取、识别、贴装各元件的数据。
Reference
详细内容请参照
“
第三章元件数据库
”
章节或
“
第六卷元件
数据库
”
。
元件库暂时变更 进行生产运行中的元件数据库暂时变更。
Reference
详细内容请参照
“
第三章2.元件库 ( 元件数据库 ) 暂时变更
”
章节或
“
第六卷元件数据库
”
。
代替元件列表 显示代替元件列表。
Reference
详细内容请参照
“
第三章3.代替元件列表
”
章节。
T2A3
1304-001
界面展开
5.生产数据
2OM-1752
1-591304-001
6. 管理数据
F2A47
“
管理数据
”
子菜单分为以下 3 个 Tab，按下按钮，便显示各界面。
界面 内容
装置生产信息 对合计显示装置整体生产信息的
“
装置生产信息
”
界面进行显示操
作。
Reference
详细内容请参照
“
第四章2.装置生产信息
”
章节。
生产机种生产信息 对按每个线路板程序合计显示其机种生产信息的
“
生产机种生产信
息
”
界面进行显示操作。
Reference
详细内容请参照
“
第四章3.生产机种生产信息
”
章节。
警告吸着 ( 吸取 ) 率信息 按基于运行参数设定中指定的各吸取率的各送料器或吸嘴进行管理
的吸取率状况，对显示该吸取率状况的
“
警告吸着率信息
”
界面进
行显示操作。
Reference
详细内容请参照
“
第四章4.警告吸着 ( 吸取 ) 率信息
”
章节。
T2A4
界面展开
6.管理数据
