2OM-1752 2-48 1304-001 (E02) 吸嘴贮备器 ( 储料器 )1、2 数据 在 “ 吸嘴配置 ” 界面中，按下 [ 吸嘴贮备器 1] 或 [ 吸嘴贮备器 2]Tab， 便显示以下界面。 F2B41 (E02_01) 吸嘴贮备器 1、2 地址贮备器类型 1 ～ 15 是将吸嘴配置在吸嘴储料器指定位置 ( 地址贮备器类型 ) 的数据。 高速 : 1 ～ 15 多机能 ( 多功能 ) : 1 ～ 9 界面展开…
2OM-1752
2-47

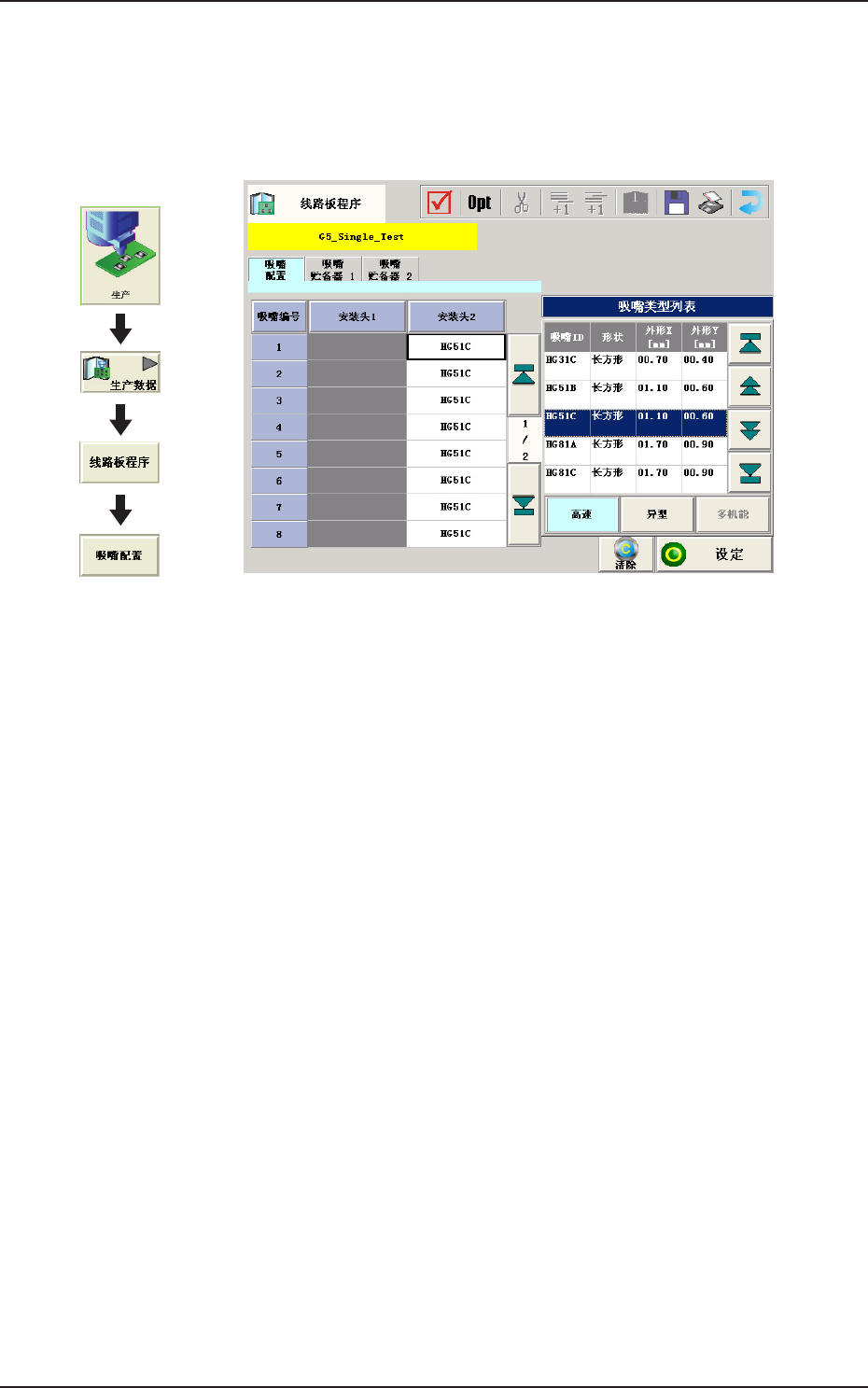

3.5 吸嘴配置
(E01) 吸嘴配置数据
在
“
吸嘴配置
”
界面中，按下 [ 吸嘴配置 ]Tab，便显示以下界面。
F2B40
(E01_01) 吸嘴配置
安装头 1、2
吸嘴编号 1 ～ 15
是将吸嘴配置在安装头指定位置 ( 吸嘴配置 No.) 的数据。
1304-001
界面展开
3.5 吸嘴配置
2OM-1752
2-481304-001

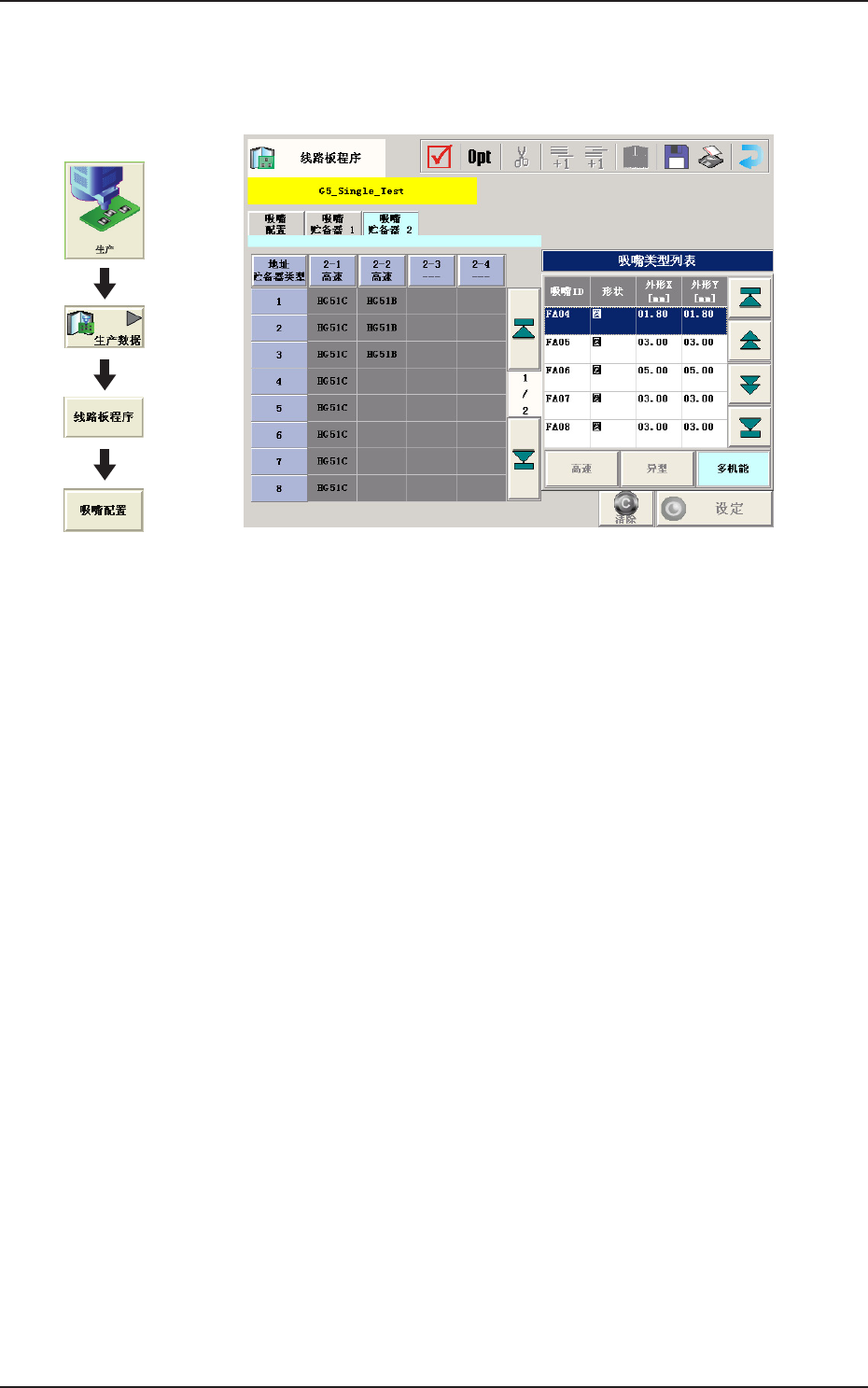

(E02) 吸嘴贮备器 ( 储料器 )1、2 数据
在
“
吸嘴配置
”
界面中，按下 [ 吸嘴贮备器 1] 或 [ 吸嘴贮备器 2]Tab，
便显示以下界面。
F2B41
(E02_01) 吸嘴贮备器 1、2
地址贮备器类型 1 ～ 15
是将吸嘴配置在吸嘴储料器指定位置 ( 地址贮备器类型 ) 的数据。
高速 :1 ～ 15
多机能 ( 多功能 ) :1 ～ 9
界面展开
3.5 吸嘴配置
2OM-1752
2-49

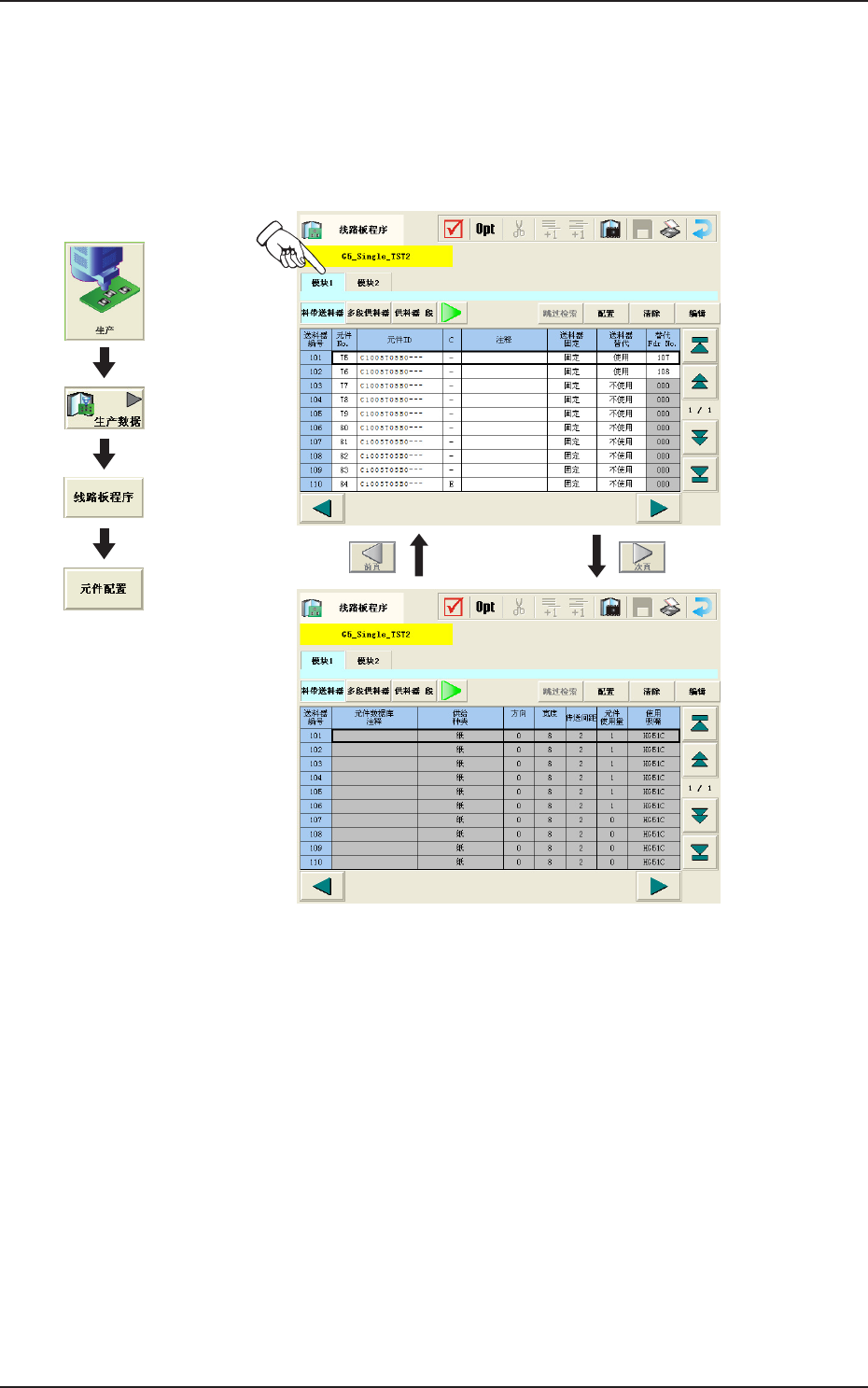

3.6 元件配置
(F01) 元件配置数据
在
“
元件配置
”
界面中，按下 [ 模块 1] 或 [ 模块 2]Tab，便显示以下
界面。
F2B42
(F01_01)
送料器编号
表示元件配置数据的送料器编号。
模块 1:101 ～ 150
模块 2:201 ～ 250
(F01_02)
元件 ID
设定元件 ID。
1304-001
界面展开
3.6 元件配置
