2OM-1752 6-101 • 教示的步骤 Procedure (1) 按下 [ 送料器选择 ] 按钮，选择进行教示的送料器。 (2) 按下 [ 目视对齐实行 ] 按钮。 ( 显示识别界面，可以进行目视对齐操作。) F2F121 Note 目视对齐对象没有被照相机抓拍到时，按下识别界面的按钮，返回到 “ 目视对齐操作指南 ” 界面移动横梁。 (3) 用识别界面中的图像移动按钮移动，使目视对齐对象的偏心吸取位置 位于十字线的中心位置。…
2OM-1752
6-1001304-001
[7] [ 目视对齐 ] 按钮
进行吸取位置的目视对齐。
[8] [ 收纳 ] 按钮
使用于多层盘式送料器 ( 选项 )。
[9] [ 再识别 ] 按钮
在目视对齐界面触摸识别图像，进行凹槽的再识别。
Note
根据送料器种类，无法识别凹槽时，不显示再识别按钮。
•
再识别步骤
Procedure
(1) 在目视对齐界面，按下 [ 再识别 ] 按钮。
(2) 触摸进行再识别的凹槽附近。
( 图表移动。)

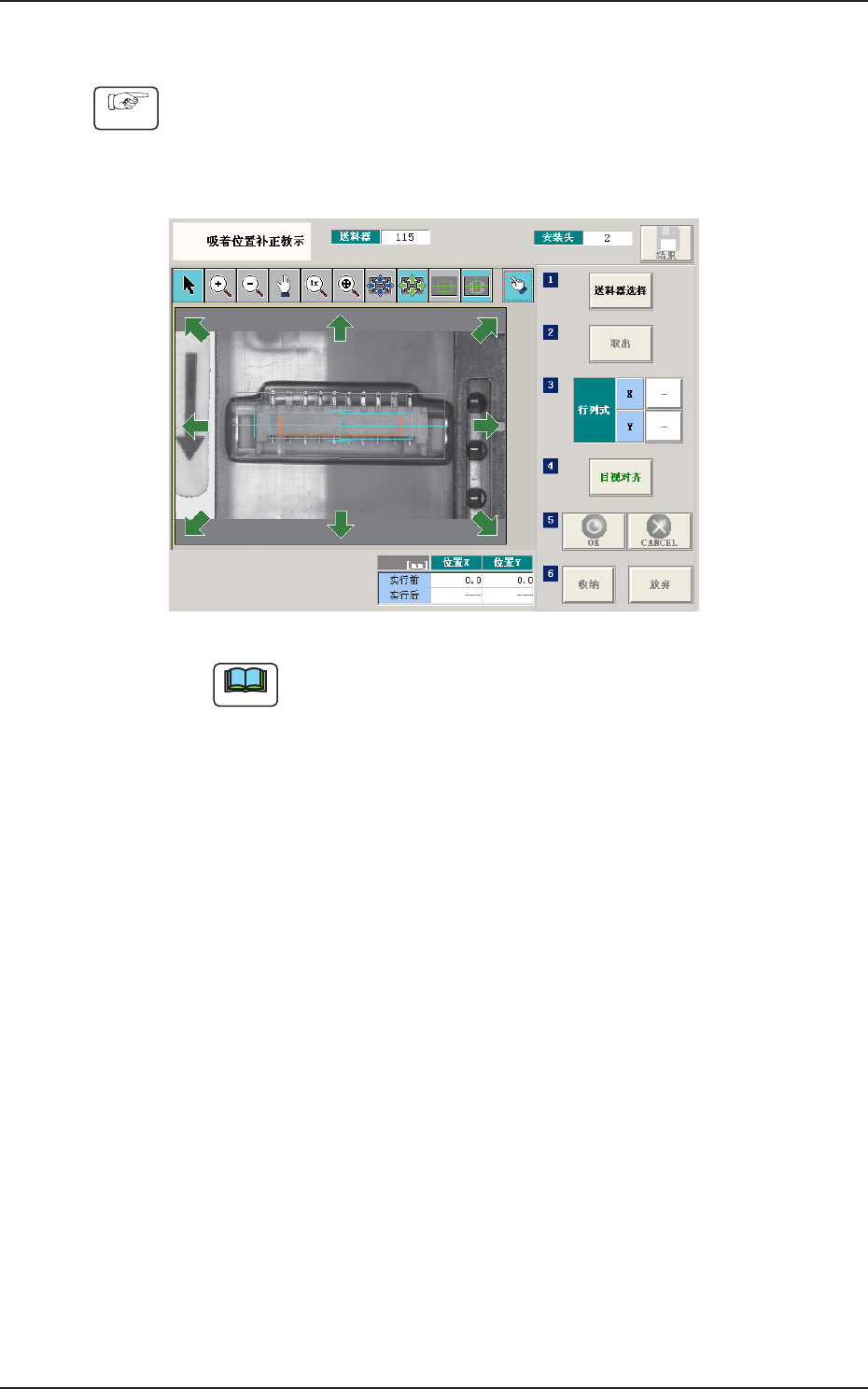

7.5 吸着 ( 吸取 ) 位置补正教示
2OM-1752
6-101
•
教示的步骤
Procedure
(1) 按下 [ 送料器选择 ] 按钮，选择进行教示的送料器。
(2) 按下 [ 目视对齐实行 ] 按钮。
( 显示识别界面，可以进行目视对齐操作。)
F2F121
Note
目视对齐对象没有被照相机抓拍到时，按下识别界面的按钮，返回到
“
目视对齐操作指南
”
界面移动横梁。
(3) 用识别界面中的图像移动按钮移动，使目视对齐对象的偏心吸取位置
位于十字线的中心位置。
(4) 按下 [OK] 按钮确定位置。
(在
“
吸着位置补正值
”
栏中显示教示结果。)
(5) 按下 [ 保存］按钮。
( 显示确认数据保存的界面。)
•
按下 [ 是 ] 按钮，便反映到元件数据库中并覆盖保存。
•
按下 [ 否 ] 按钮，数据不被保存。
1304-001
7.5 吸着 ( 吸取 ) 位置补正教示
2OM-1752
6-1021304-001
8. 生产数量
设定生产数量。
[2]
[1]
F2F122
[1] 线路板生产块数停止
线路板生产块数停止
[ 使用 ] 按钮 : 达到
“
设定数 ( 块 )
”
设定的块数时，中
止线路板获取，将装置内的线路板完全排
出后自动停止。
[ 不使用 ] 按钮 : 不使用线路板块数停止功能。
设定数 ( 块 )
用线路板生产块数停止设定想要停止的生产块数。
Note
设定的块数也显示在
“
生产运行
”
界面的
“
生产数量
”
。
[2] 初期値 ( 初始值 )
将线路板生产块数停止的数值恢复为初始值。
界面展开
8. 生产数量
