第二卷 生产& 设定菜单.pdf - 第312页
2OM-1752 6-54 1304-001 [ 废弃 ] 按钮 根据元件数据库进行元件的排出动作。 [ 回收 ] 按钮 按下按钮，在 10 秒钟内再按操作台的 [START] 按钮，安装头被收纳到 “ 回收位置 ” 中指定的渠道编号。 [ 真空 Off] 按钮 切换吸嘴的真空 ON/OFF。按照现状的真空状态，[ 真空 ON/OFF] 按钮 左侧的显示切换为 “ 真空吸取 Off ” / “ 真空吸取 On ” 。 …
2OM-1752
6-53
1304-001
[9][ 向前 ] 按钮
返回到
“
元件识别测试
”
界面。
•

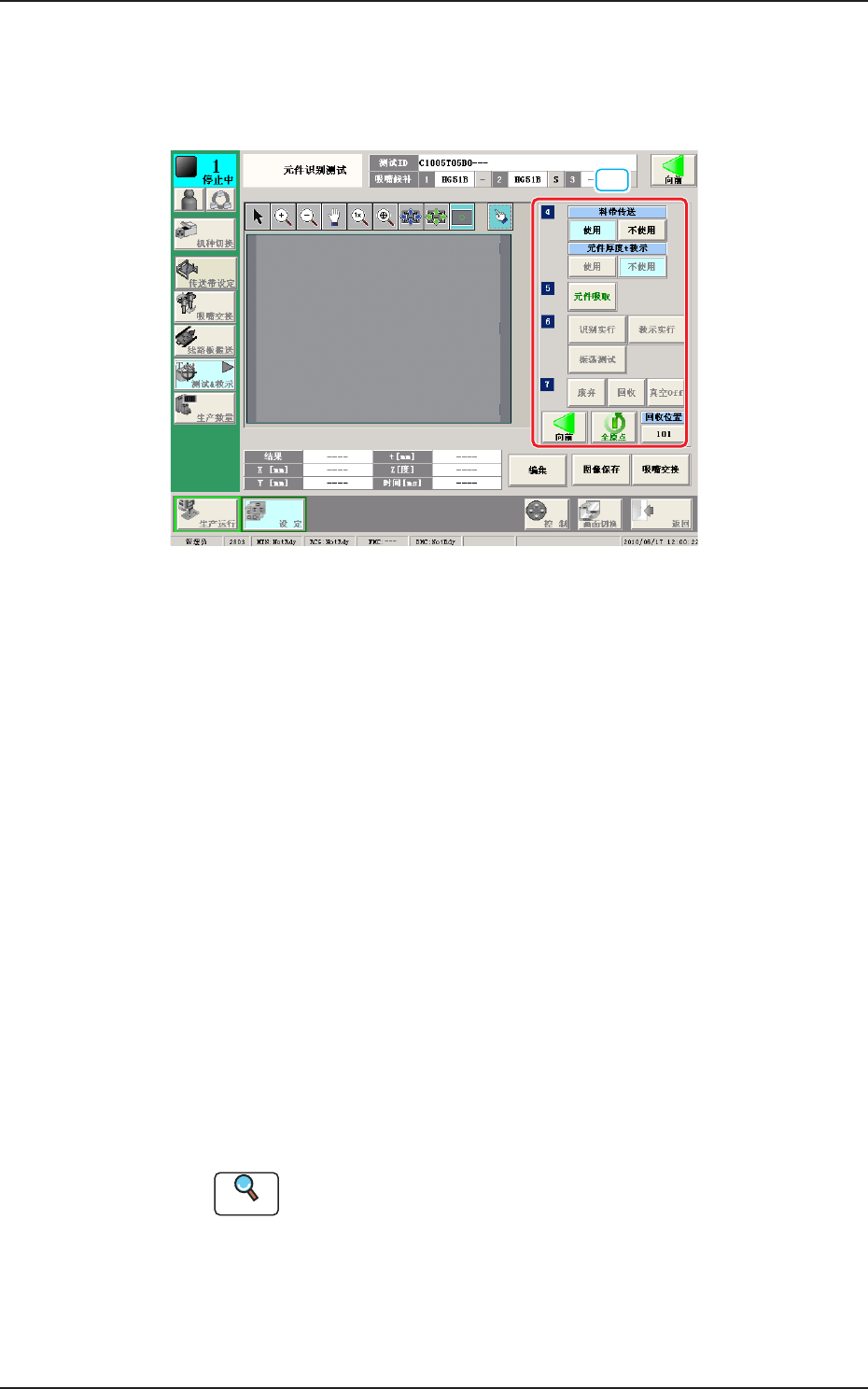

元件识别测试实行 ( 第二页 )
[10]
F2F54
[10]操作按钮 ( 第二页 )
料带传送
[ 使用 ] 按钮 :从送料器吸取测试元件时进行料带传送。
[ 不使用 ] 按钮 :从送料器吸取测试元件时不进行料带传送。
[ 元件吸取 ] 按钮
自动取出元件时使用。
按下该按钮，在 10 秒钟内再按操作台的 [START] 按钮，
“
[4]安装头选
择
”
中所选模块的安装头便移动到
“
[4]FdrNo.
”
中指定的送料器编号
的位置，取出元件。
[ 识别实行 ] 按钮
按下按钮，在 10 秒钟内再按操作台的 [START] 按钮，
“
[4]
安装头选
择
”
中所选模块的安装头便移动到元件识别照相机位置，实行元件识别
测试。
[ 教示实行 ] 按钮
进行新建元件数据库的登记。
Reference
有关详细内容请参照
“
第六章7.3.6
“
教示实行
”
界面
”
章节。
[ 振荡测试 ] 按钮
可通过振荡测试进行动作时的元件偏离量的测试。
按下按钮，便显示
“
振荡测试
”
界面。
7.3元件识别测试
2OM-1752
6-541304-001
[ 废弃 ] 按钮
根据元件数据库进行元件的排出动作。
[ 回收 ] 按钮
按下按钮，在 10 秒钟内再按操作台的 [START] 按钮，安装头被收纳到
“
回收位置
”
中指定的渠道编号。
[ 真空 Off] 按钮
切换吸嘴的真空 ON/OFF。按照现状的真空状态，[ 真空 ON/OFF] 按钮
左侧的显示切换为
“
真空吸取 Off
”
/
“
真空吸取 On
”
。
[ 向前 ] 按钮
界面切换为前一页。
[ 全原点 ] 按钮
进行所选 XY 横梁的全原点复位。
回収位置
指定测试元件的回收位置。
7.3元件识别测试
2OM-1752
6-551304-001

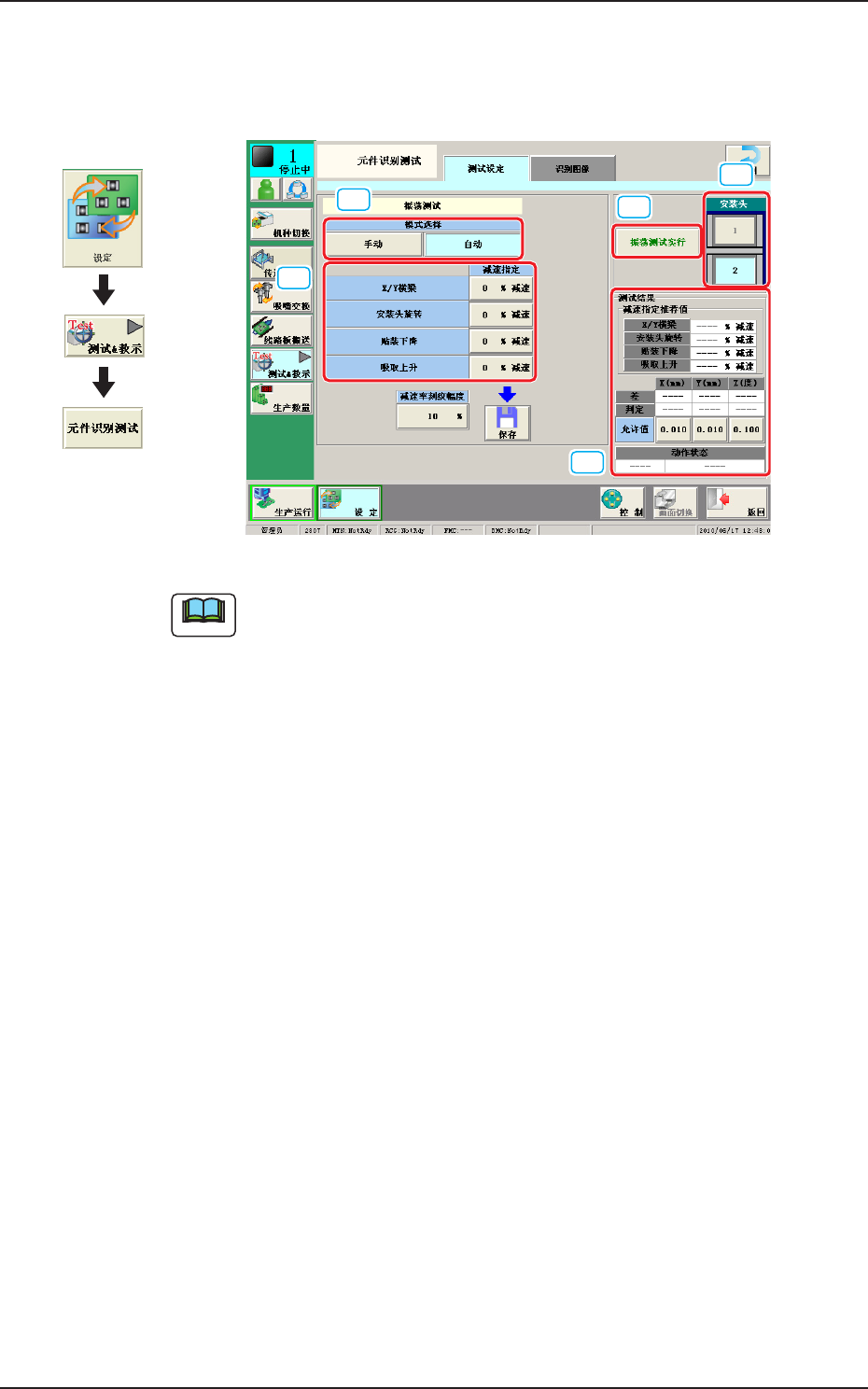

7.3.4.1 振荡测试
辅助进行在元件数据库中指定的元件吸取时的横梁减速、
θ
旋转减速的验
证、横梁及旋转减速指定的数据设定。
[1]
[3]
[5]
[4]
[2]
F2F55
Note
可以通过切换 Tab，确认识别界面。
[1]模式选择
按下以下按钮，指定测试模式。
[ 手动 ] 按钮
根据在
“
手动设定振荡
”
界面中设定的数据，进行振荡测试。
[ 自动 ] 按钮
根据在
“
手动设定振荡
”
界面中设定的数据，从减速指定值每次提高 1％
速度，重复进行振荡测试操作。
[2]减速指定
显示 X/Y 横梁、安装头旋转、贴装下降、吸取上升到减速指定值。
减速率刻纹幅度
显示模式选择为
“
自动
”
时的当前减速率。
[3][ 振荡测试实行 ] 按钮
按下按钮，在 10 秒钟内再按操作台的 [START] 按钮，便执行振荡测试。
[4]安装头
图像显示表示安装头的按钮。
选择进行振荡测试的安装头。
界面展开
7.3元件识别测试
