2OM-1752 6-93 1304-001 [3] [ 标记坐标编集 ( 编辑 )] 按钮 指定线路板识别标记的位置。 各项目被设定为按钮，按下按钮，便显示各数据的设定界面。 F2F115 Note (a) 设定有生产机种时， “ 线路板尺寸 X ” 、 “ 线路板尺寸 Y ” 、 “ Y 排列 位置 ” 自动被设定。 (b) 在 “ 生产机种数据设定 ” 界面中进行设定时， “ 标记位置 X ” 、 “ 标记位置 Y…
2OM-1752
6-92
1304-001

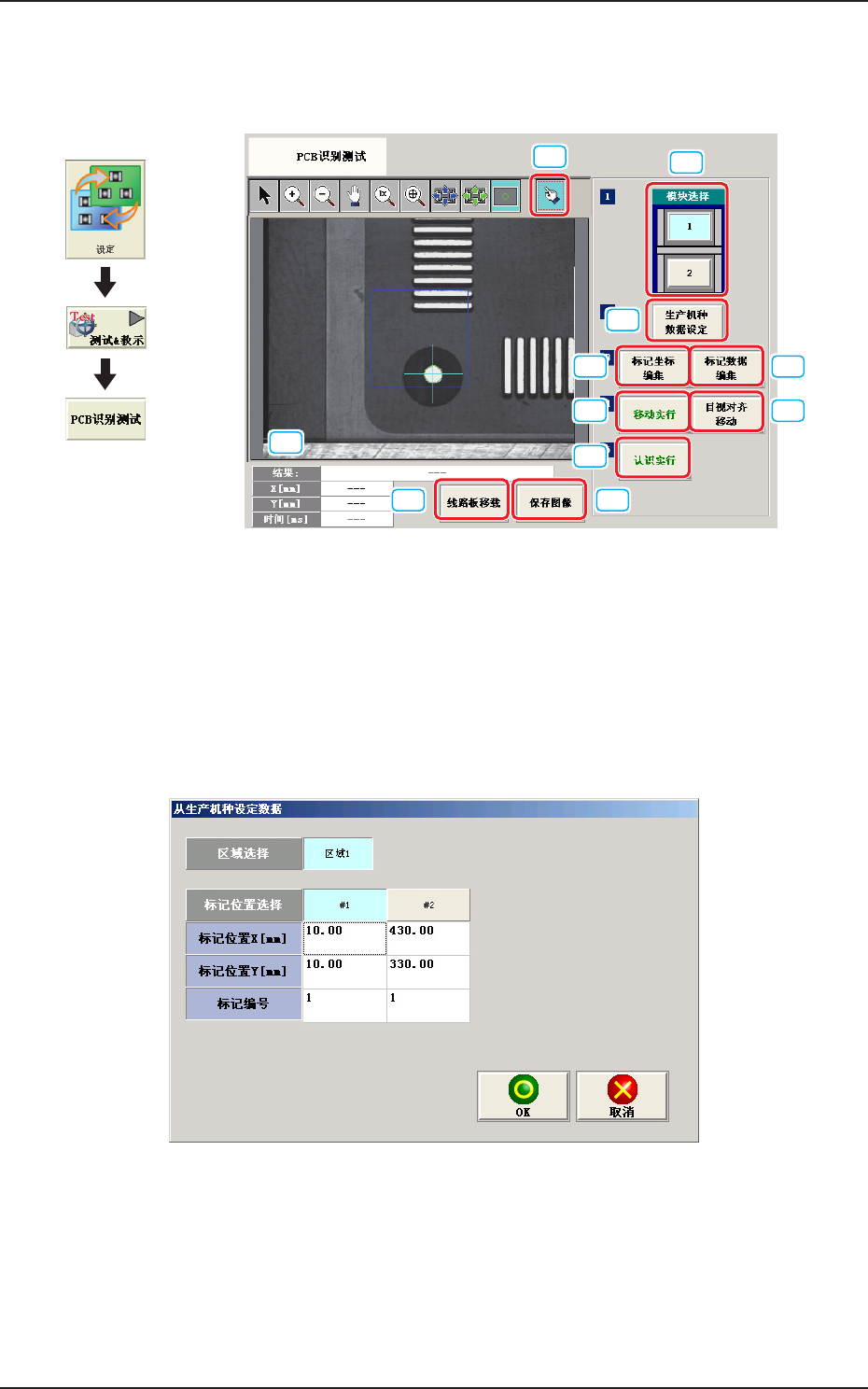

7.4 PCB( 线路板 ) 识别测试
进行线路板识别标记的识别测试。
[1]
[2]
[3] [4]
[5]
[6]
[7]
[9] [10]
[11]
[8]
F2F113
[1][ 模块选择 ] 按钮
用图像显示表示模块的按钮。
选择进行线路板识别测试的模块。
[2][ 生产机种数据设定 ] 按钮
按下按钮，便显示
“
从生产机种设定数据
”
界面。
F2F114
选择全体识别坐标的 [ 区域 n] 及 [
#n
] 按钮后按下 [OK] 按钮，便设定
进行线路板识别测试的位置数据和线路板识别标记的编码。
设定的数据显示在
“
指定位置移动
”
界面的标记位置 X、Y 及
“
识别数
据设定
”
界面中。
界面展开
7.4PCB( 线路板 ) 识别测试
2OM-1752
6-931304-001
[3] [ 标记坐标编集 ( 编辑 )] 按钮
指定线路板识别标记的位置。
各项目被设定为按钮，按下按钮，便显示各数据的设定界面。
F2F115
Note
(a)设定有生产机种时，
“
线路板尺寸 X
”
、
“
线路板尺寸 Y
”
、
“
Y 排列
位置
”
自动被设定。
(b)在
“
生产机种数据设定
”
界面中进行设定时，
“
标记位置 X
”
、
“
标记位置 Y
”
也被设定。
7.4 PCB( 线路板 ) 识别测试
2OM-1752
6-941304-001
[4][ 标记数据编集 ( 编辑 )] 按钮
请按下各按钮，设定线路板识别标记数据。
F2F116
Note
在
“
生产机种数据设定
”
界面中进行设定时，线路板识别标记数据被
设定。
[5][ 移动实行 ] 按钮
将横梁移动到设定的位置。
[6][ 目视对齐移动 ] 按钮
切换到用目视对齐进行识别位置指定的界面。
[7][ 认识 ( 识别 ) 实行 ] 按钮
按下按钮，便准备线路板识别测试的实行。
[8]识别结果
显示线路板识别测试的识别结果。
[9][ 线路板移载 ] 按钮
显示
“
线路板移载
”
界面。
[10][ 保存图像 ] 按钮
显示
“
保存图像
”
界面。
保存测试结果时使用。
[11][ 再识别 ] 按钮
触摸识别图像，进行标记的再识别。
7.4PCB( 线路板 ) 识别测试
