[8]吸嘴配置编集 ( 编辑 )

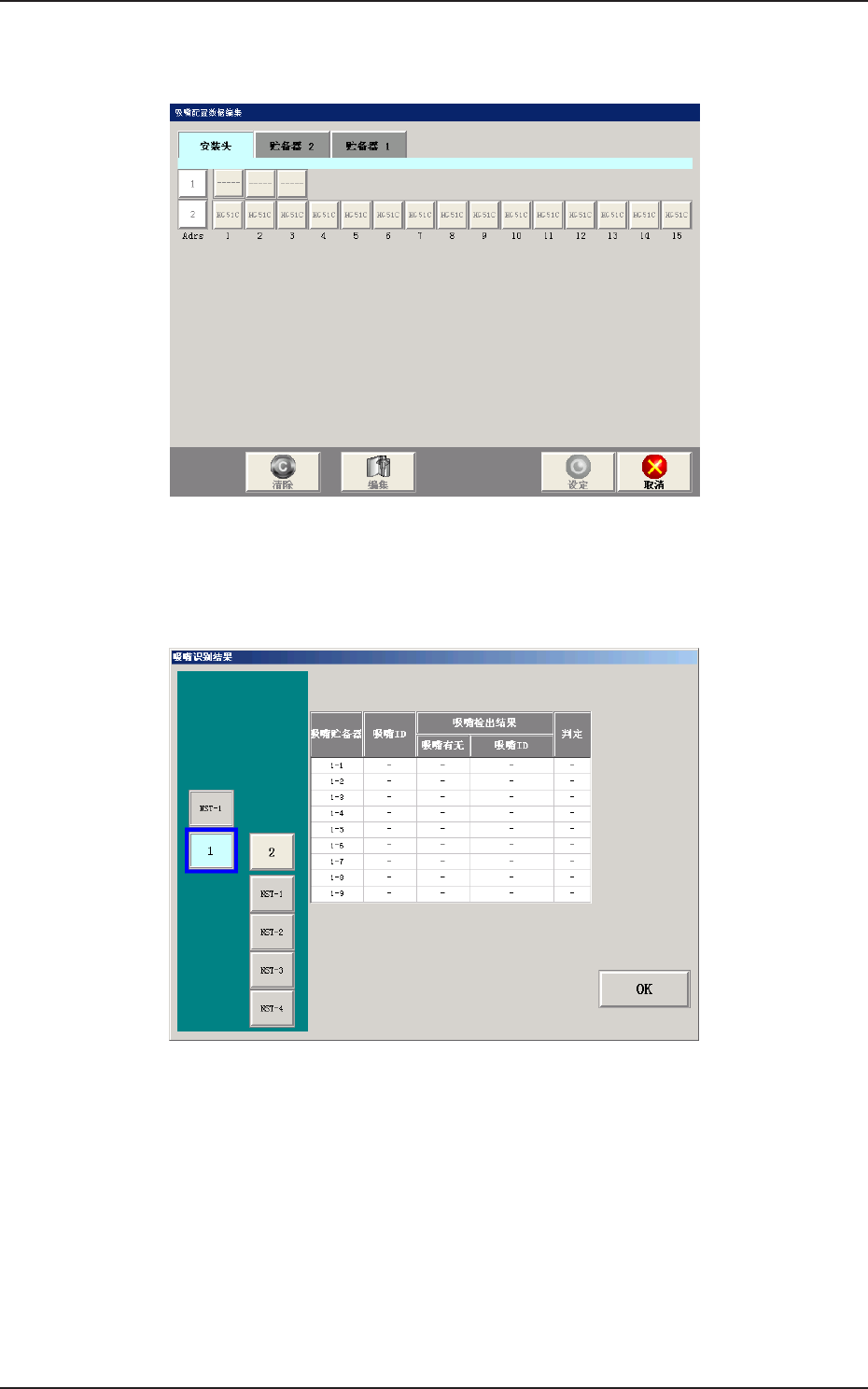

按下 [ 吸嘴配置编集 ] 按钮，便显示
“
吸嘴配置数据编集
”
界面。
F2F24
[9]吸嘴识别结果
按下 [ 吸嘴识别结果 ] 按钮，便显示
“
吸嘴识别结果
”
界面。
F2F25
5.吸嘴交换
2OM-1752
6-22
1304-001

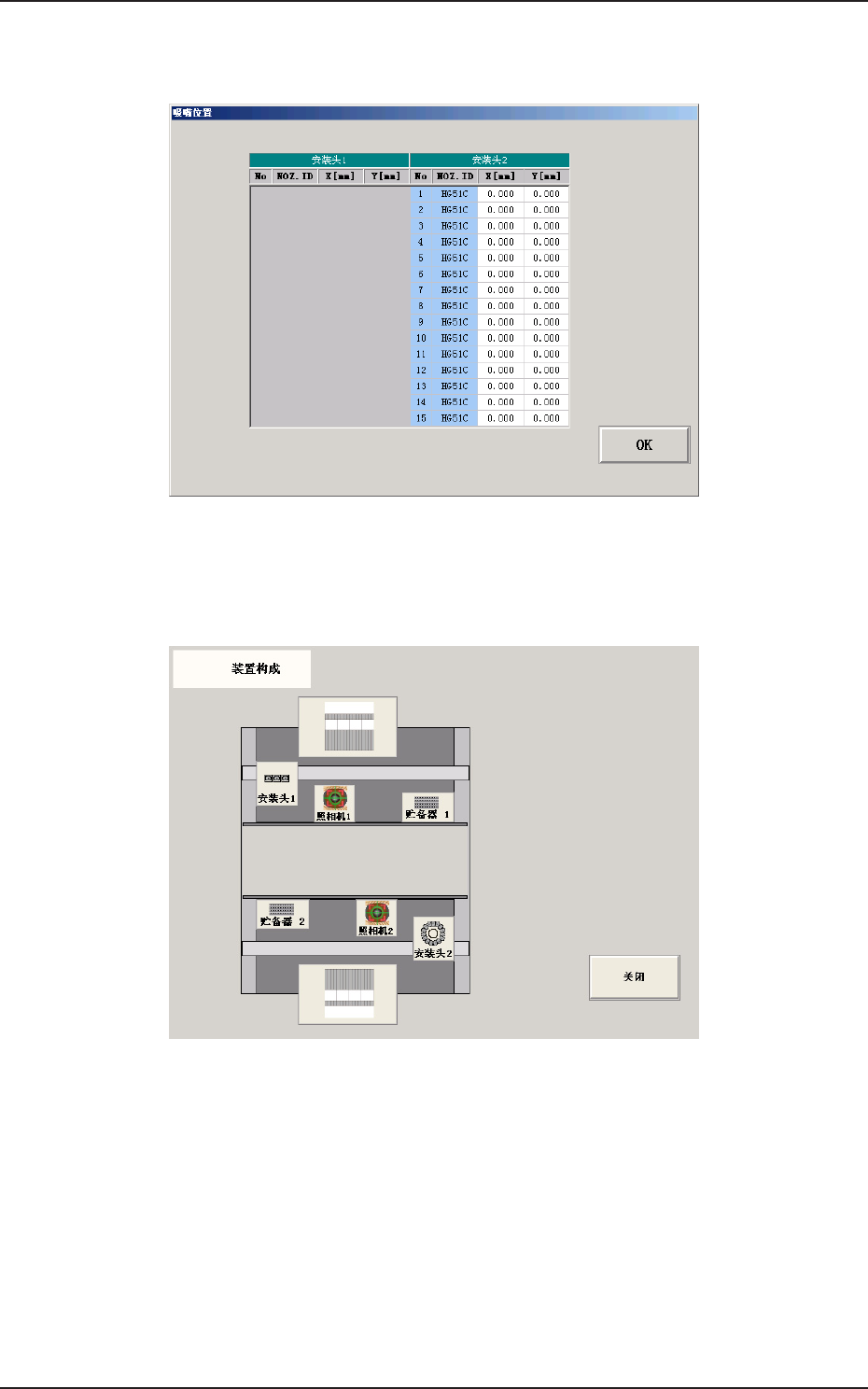

[10][ 吸嘴位置 ] 按钮
显示各吸嘴位置的教示结果。
F2F26
[11][ 装置构成画面 ] 按钮
显示当前的装置构成。
F2F27
5.吸嘴交换
2OM-1752
6-231304-001
6. 线路板移载

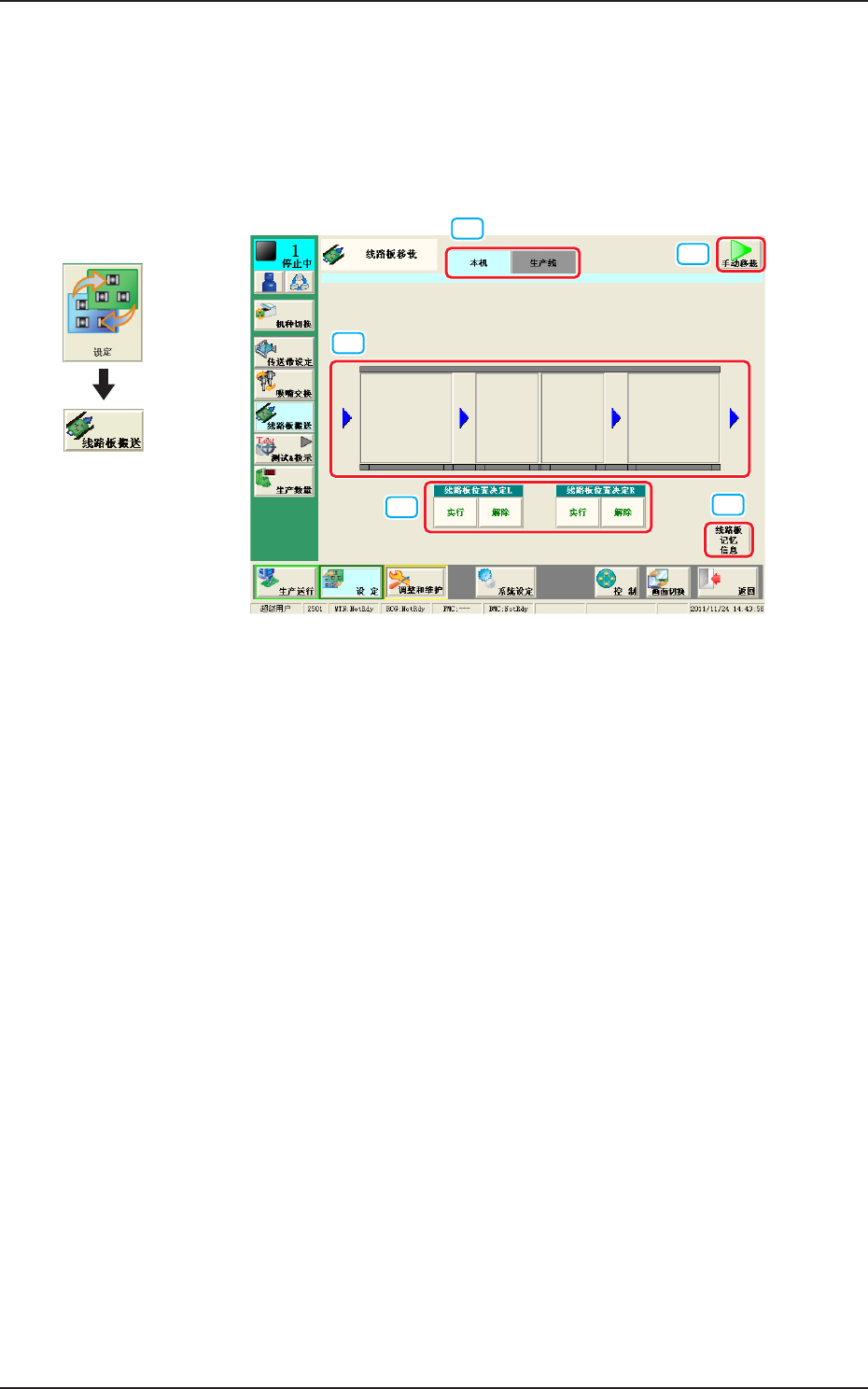

6.1 本机界面
可以将传送带各模块上的线路板搬送到下一个模块。
[3]
[1]
[2]
[5]
[4]
F2F28
[1]本机 / 生产线切换按钮
切换本机界面、生产线界面。
[2][ 手动移载 ] 按钮
手动进行线路板定位。
[3]传送带图像显示部
图像显示的传送带各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置上。
[4]线路板位置决定 ( 定位 )( 线路板位置决定 L、R)
进行线路板定位。
按下 [ 实行 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就上升，线路板被定位。
按下 [ 解除 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就下降，线路板定位被解除。
界面展开
6.线路板移载
