2OM-1752 6-67 1304-001 [19] [20] [18] F2F64 [18] [ ] 按钮 显示输入数据时的数字键标识。 [19] 増减按钮 1 通过按下各单位的按钮，直接增减数值。 [20] 増减按钮 2 × 1(0.01)、 × 10(0.1)、 × 100(1) 通过选择各单位， 用所选单位增减数值。 7.3 元件识别测试
2OM-1752
6-661304-001
[15] [
] 按钮
插入一个电极。
按此按钮后，在图像上点击，拖动到想要插入的位置。
F2F62
[16] [ ] 按钮
选择矩形圈住的复数电极。
想要稍微集中移动复数电极时使用。
F2F63
[17] [ ] 按钮
选择电极全体。
以模型为中心，想要稍微移动电极全体时使用。
7.3 元件识别测试
2OM-1752
6-671304-001
[19] [20]
[18]
F2F64
[18] [ ] 按钮
显示输入数据时的数字键标识。
[19] 増减按钮 1
通过按下各单位的按钮，直接增减数值。
[20] 増减按钮 2
×
1(0.01)、
×
10(0.1)、
×
100(1) 通过选择各单位，用所选单位增减数值。
7.3 元件识别测试
2OM-1752
6-681304-001
7.3.7
“
新规教示魔术师
”
界面

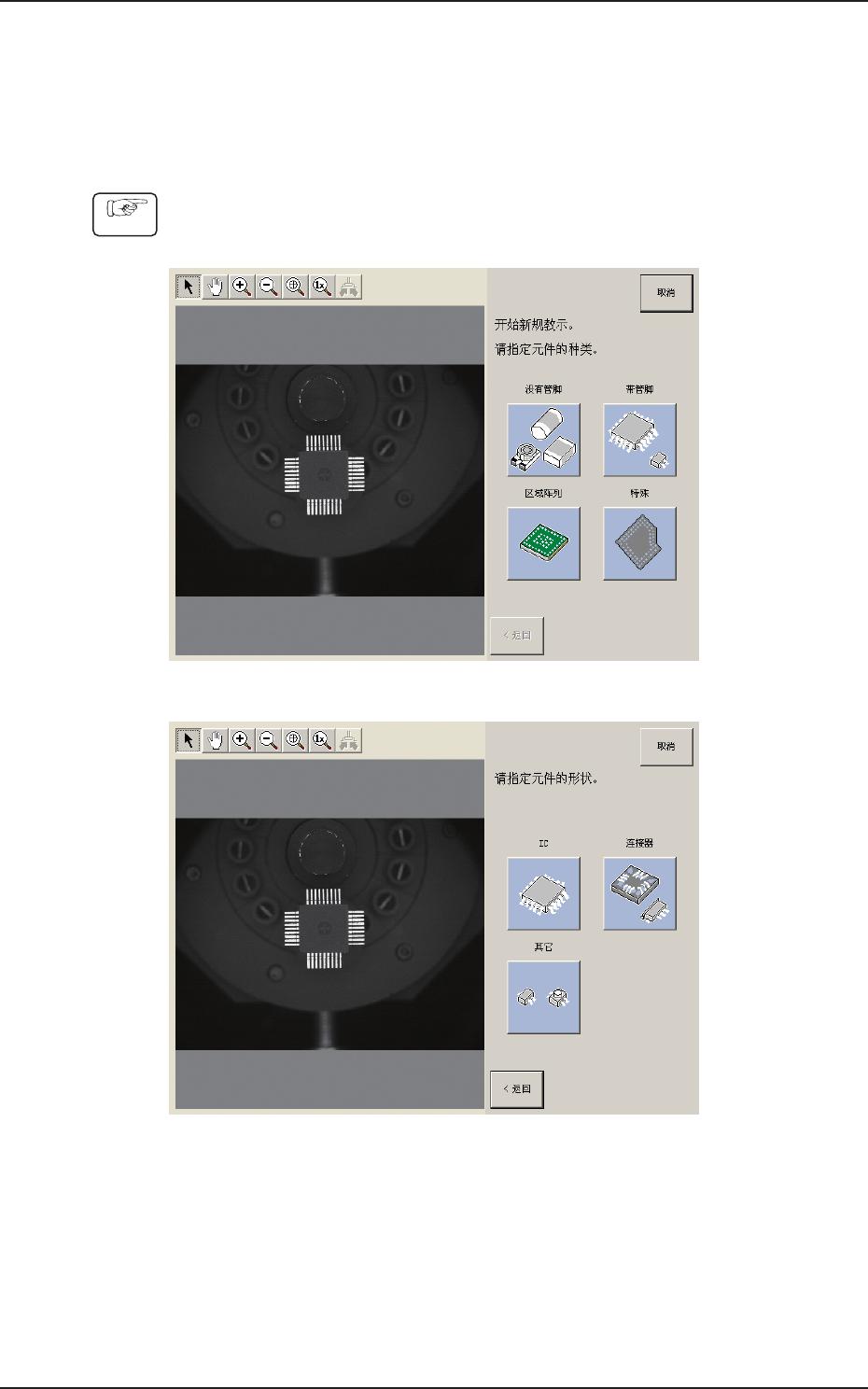

新规教示按以下步骤进行操作。
7.3.7.1 带引脚元件 -QFP 时
Procedure
(1) 选择 [ 带管脚 ( 引脚 )]
→
[IC]
→
[QFP]。
F2F65
F2F66
7.3 元件识别测试
