3.2 线路板
(B01)线路板数据
F2B3

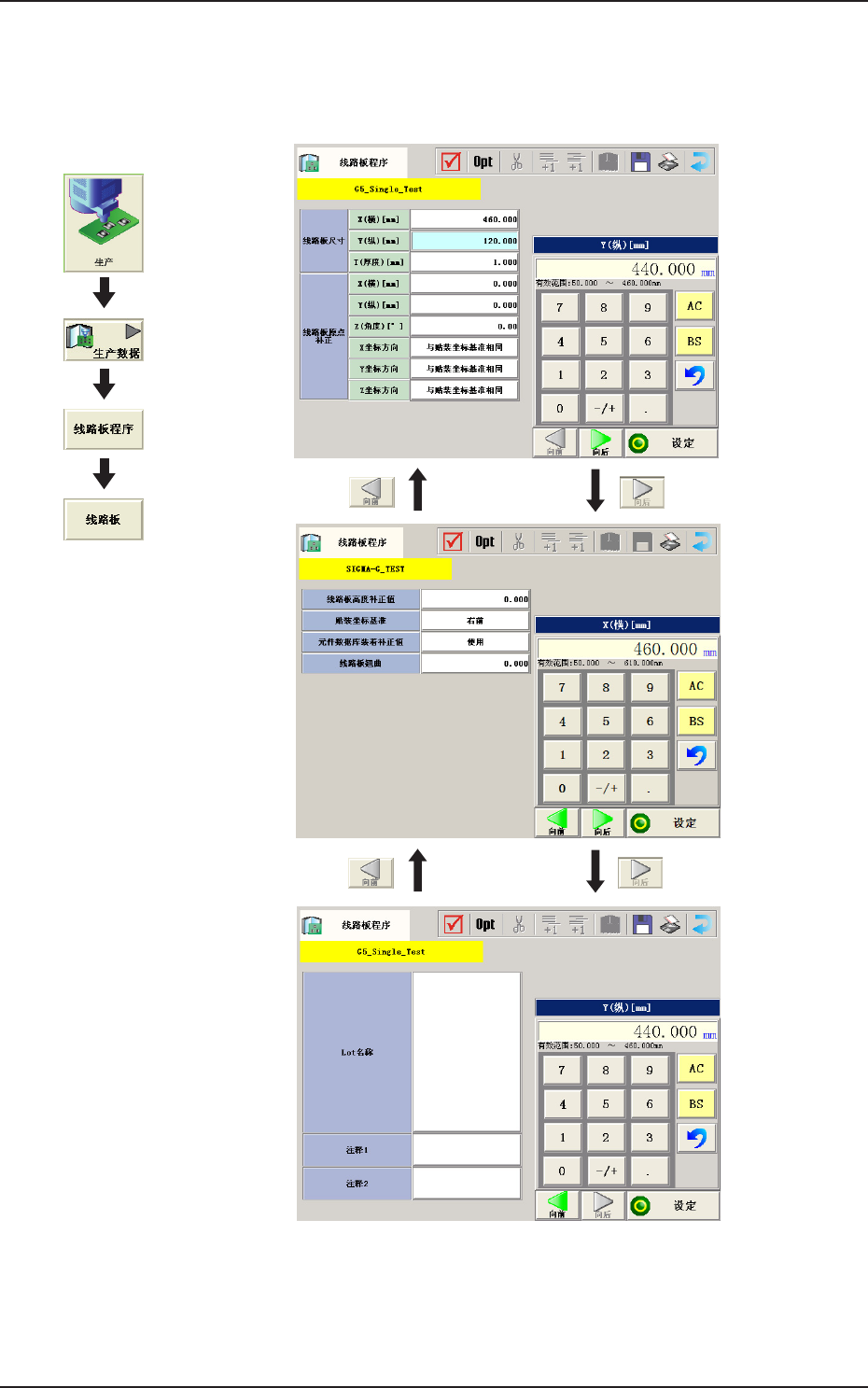

界面展开
1304-001
3.2线路板
2OM-1752
2-14
(B01_01)
线路板尺寸
X( 横 )、Y( 纵 )、T( 厚度 )[mm]

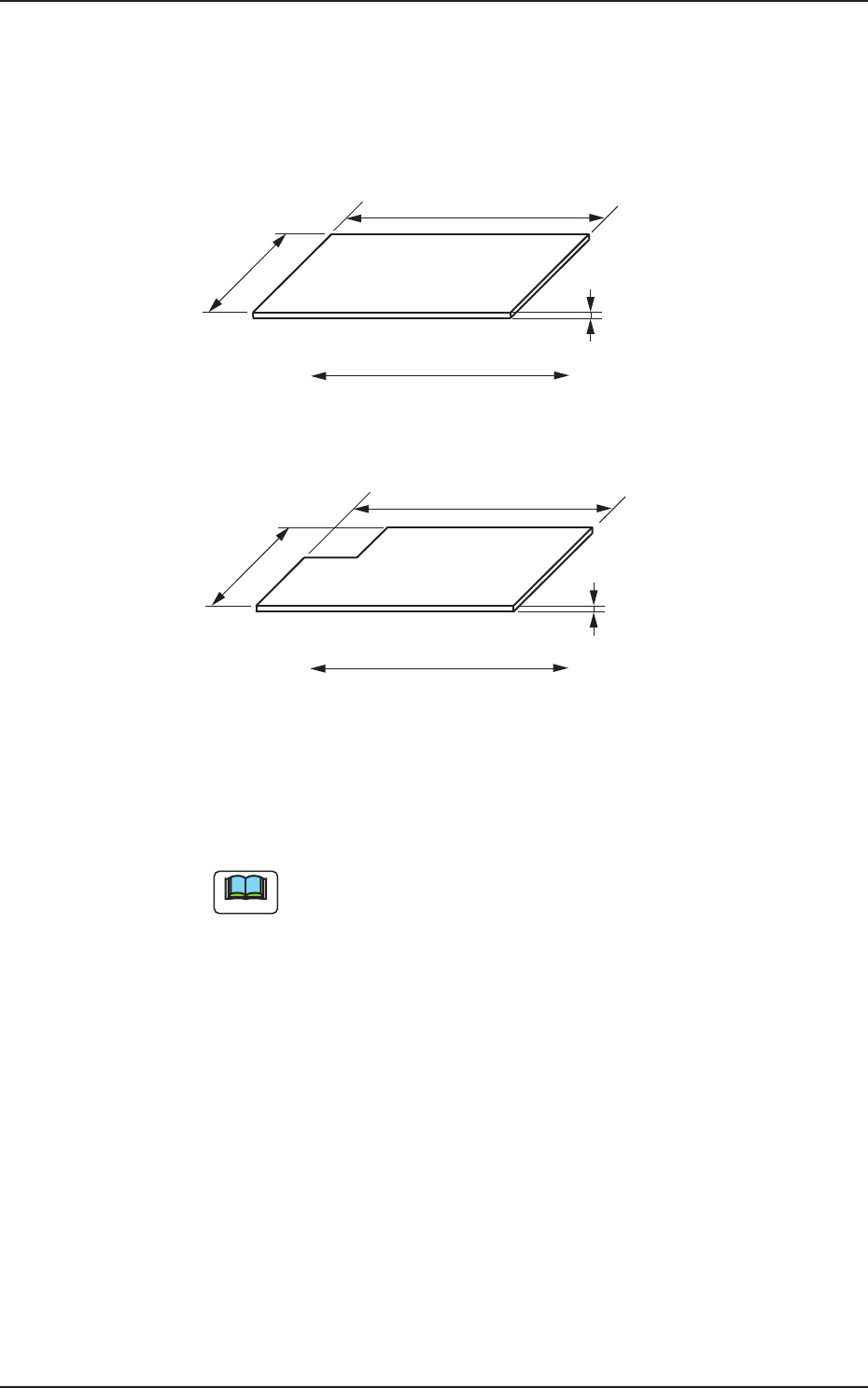

设定要生产的线路板外形尺寸。
Y(纵)
T(厚度)
线路板
X(横)
线路板流动方向
F2B4
有缺口的线路板时，如下。
Y(纵)
X(横)
T(厚度)
线路板
线路板流动方向
F2B5
•
数据的设定范围
X:50 ～ 610
Y:50 ～ 510
T:0.3 ～ 5.0
Note
(a)根据
“
前后工序模式设定
”
Tab 的
“
线路板定位方法
”
数据的选
择，自动修正贴装位置时使用 X( 横 ) 尺寸，因此请正确输入。
(b)Y( 纵 ) 尺寸作为实行传送带宽度自动调整时的目标宽度使用。
(c)用紧固板进行线路板紧固定位时，T( 厚度 ) 尺寸作为支撑台上
升位置目标值使用。
1304-001
3.2线路板
2OM-1752
2-15
(B01_02)
线路板原点补正 ( 补正值 )
X( 横 )、Y( 纵 )[mm]

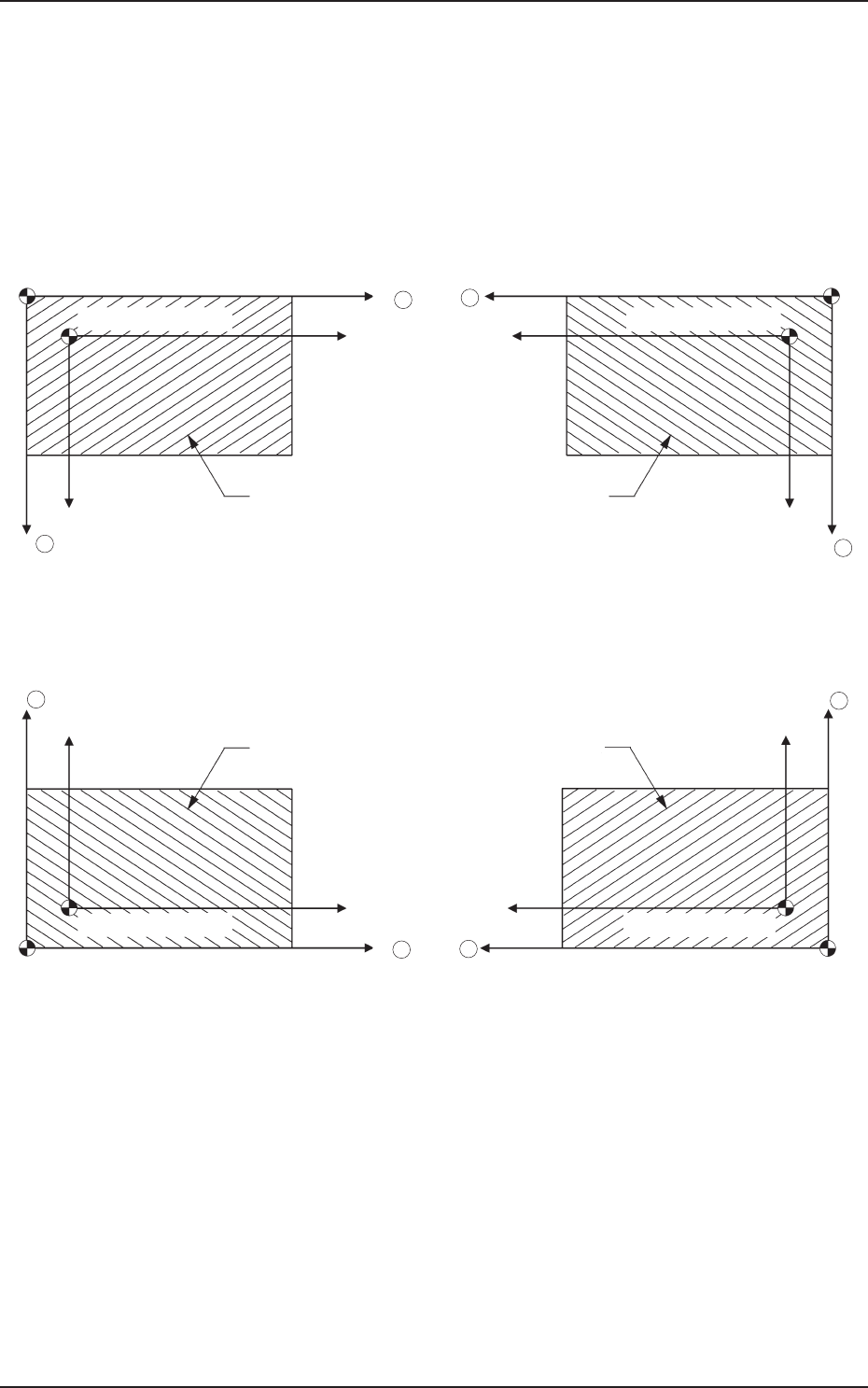

设定对指定贴装位置的贴装坐标基准 (No) 和线路板原点 (Po) 的差值
进行补正的补正值。
补正方向的 X、Y 坐标可同时设定为
“
+
”
或
“
-
”
。
线路板
贴装坐标基准(No)
线路板原点(Po)
＋
＋
Y
X
贴装坐标基准:右后时
贴装坐标基准:左后时
Y
线路板原点(Po)
贴装坐标基准(No)
线路板
X
＋
＋
贴装坐标基准:左前时
X
Y
贴装坐标基准(No)
线路板
＋
＋
线路板原点(Po)
线路板
线路板原点(Po)
贴装坐标基准(No)
Y
＋
X
＋
贴装坐标基准:右前时
F2B6
