2OM-1752 2-53 [2] [ 编集 ( 编辑 )] 按钮 进行 P-DATA、O-DATA 的编辑。 选择要编辑的数据后按下 [ 编集 ] 按钮，便显示 “ 数据设定界面 ” 。 F2B44 Reference 各设定项目请参照 (G03)、(G04)。 [3] 贴装数据组选择按钮 进行贴装数据组的选择。 [4] 贴装数据选择按钮 进行贴装数据的选择。 1304-001 3.7 贴 装
2OM-1752
2-52
3.7 贴 装

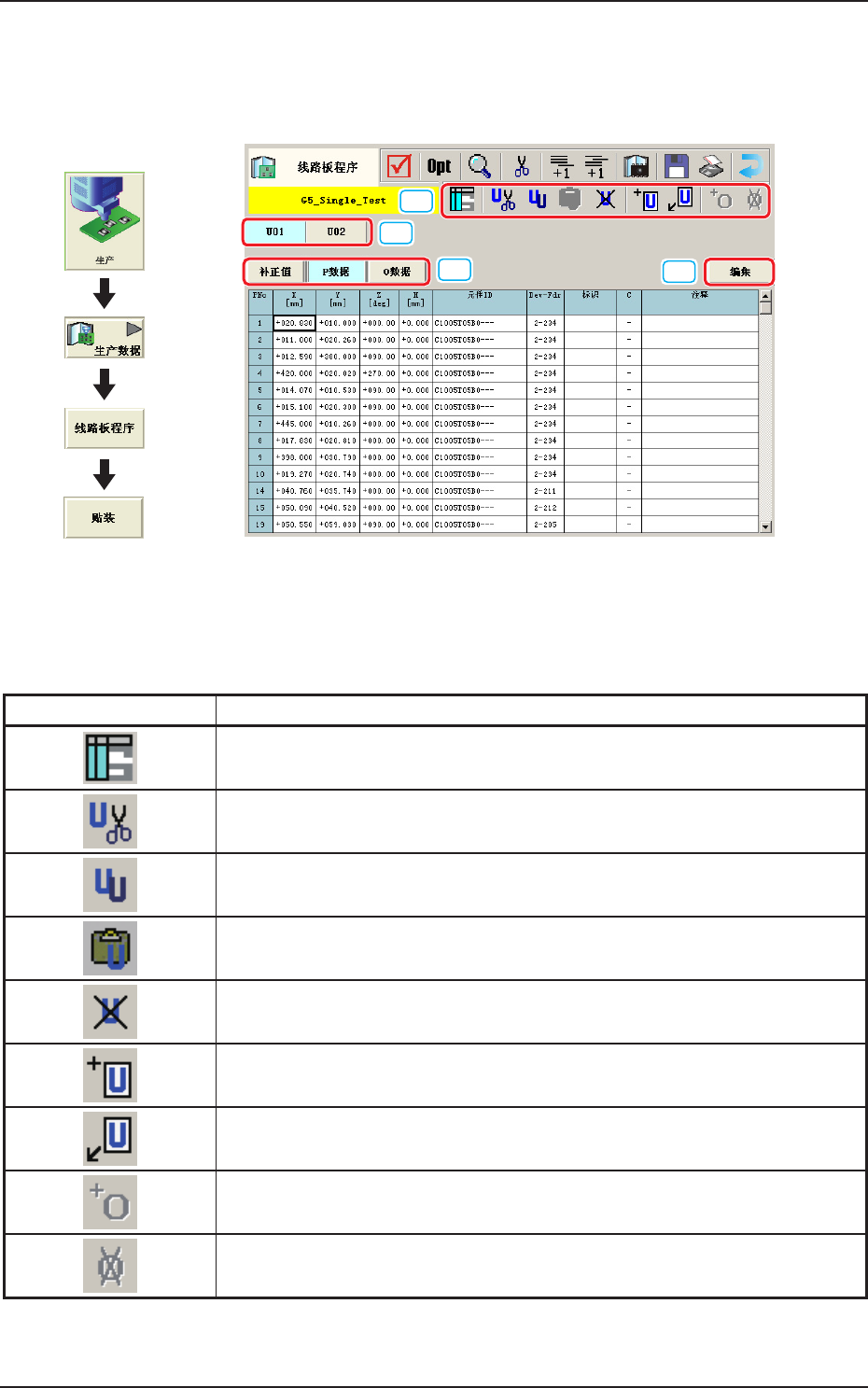

(G01) 贴装数据
[1]
[2]
[3]
[4]
F2B43
[1] 工具栏
显示在
“
贴装
”
界面中可执行的操作指令的图标。
图 标 内 容
打开
“
符号数据
”
界面。
复制、删除选中的单元
剪切当前显示的 U 数据。
复制选中的单元
复制当前显示的 U 数据。
插入复制的单元
粘贴已
“
复制、删除选中的单元
”
或
“
复制选中的单元
”
的 U 数据。
删除选中的单元
删除当前显示的 U 数据。
在最后添加新单元
在 U 数据的最后添加新 U 数据。
在选中单元前插入新单元
在当前选中的 U 数据前插入新 U 数据。
在选中的单元添加 O 数据
在当前选中的 U 数据中添加 O 数据。
删除选中单元的 O 数据
删除当前选中的 U 数据中的 O 数据。
T2B18
1304-001
界面展开
3.7 贴 装
2OM-1752
2-53

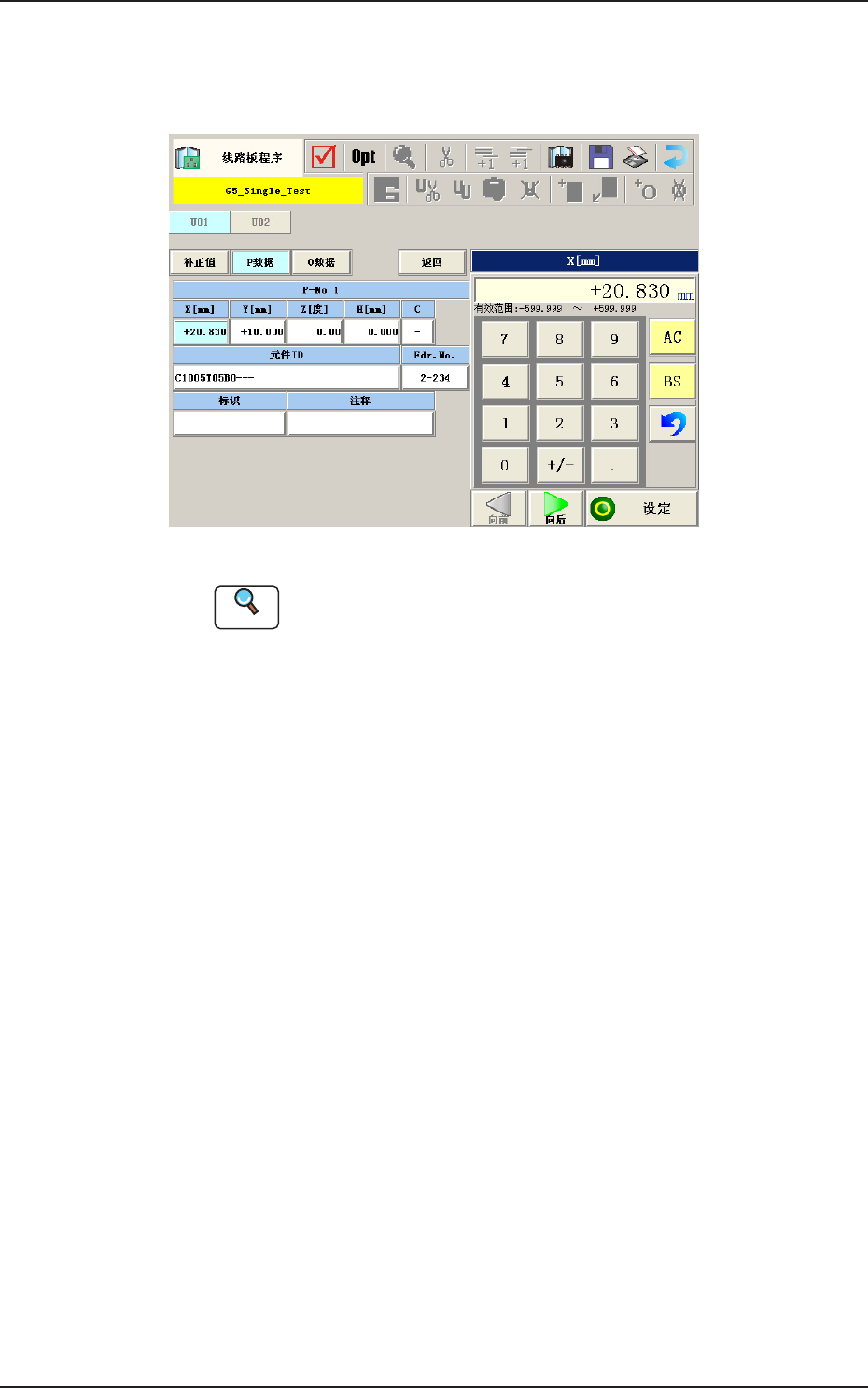

[2] [ 编集 ( 编辑 )] 按钮
进行 P-DATA、O-DATA 的编辑。
选择要编辑的数据后按下 [ 编集 ] 按钮，便显示
“
数据设定界面
”
。
F2B44
Reference
各设定项目请参照 (G03)、(G04)。
[3] 贴装数据组选择按钮
进行贴装数据组的选择。
[4] 贴装数据选择按钮
进行贴装数据的选择。
1304-001
3.7 贴 装
2OM-1752
2-54

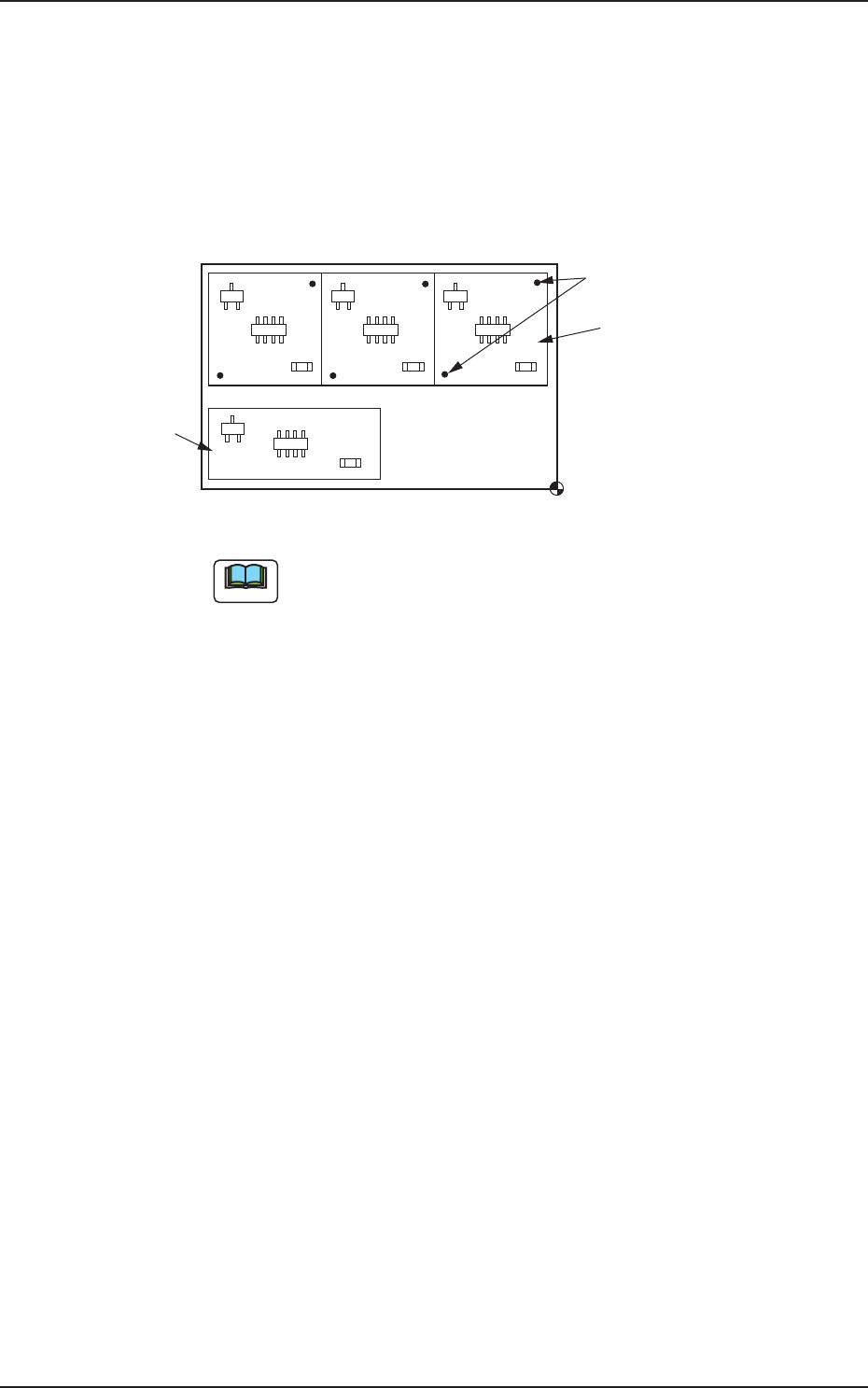

(G01_01)
Un
设定一个线路板程序内的贴装数据组。
U01:第一个贴装数据组
U02:第二个贴装数据组
↓
Un :最多能设定 99 个贴装数据组。
贴装坐标基准
线路板识别标记
U02
U01
F2B45
Note
(a)通常使用 U01。
(b)操作数据及元件配置数据可通用。
1304-001
