2OM-1752 1-3 1304-001 [1] “ 生产运行 ” 主菜单栏 [生产运行] 主菜单 显示 “ 生产运行 ” 界面。通常该界面 作为初始界面显示。 [元件补给] 主菜单 显示 “ 元件补给 ” 界面。 请参照 “ 第一章 3.元件补给 ” 章节。 [运行方式] 主菜单 显示 “ 运行方式 ” 界面。 请参照 “ 第一章 4.运行方式 ” 章节。 [生产数据] 主菜单 显示 “ 生产数据 ” 菜单。 : [管理数据] 主…
2OM-1752
1-2
2. 生产运行

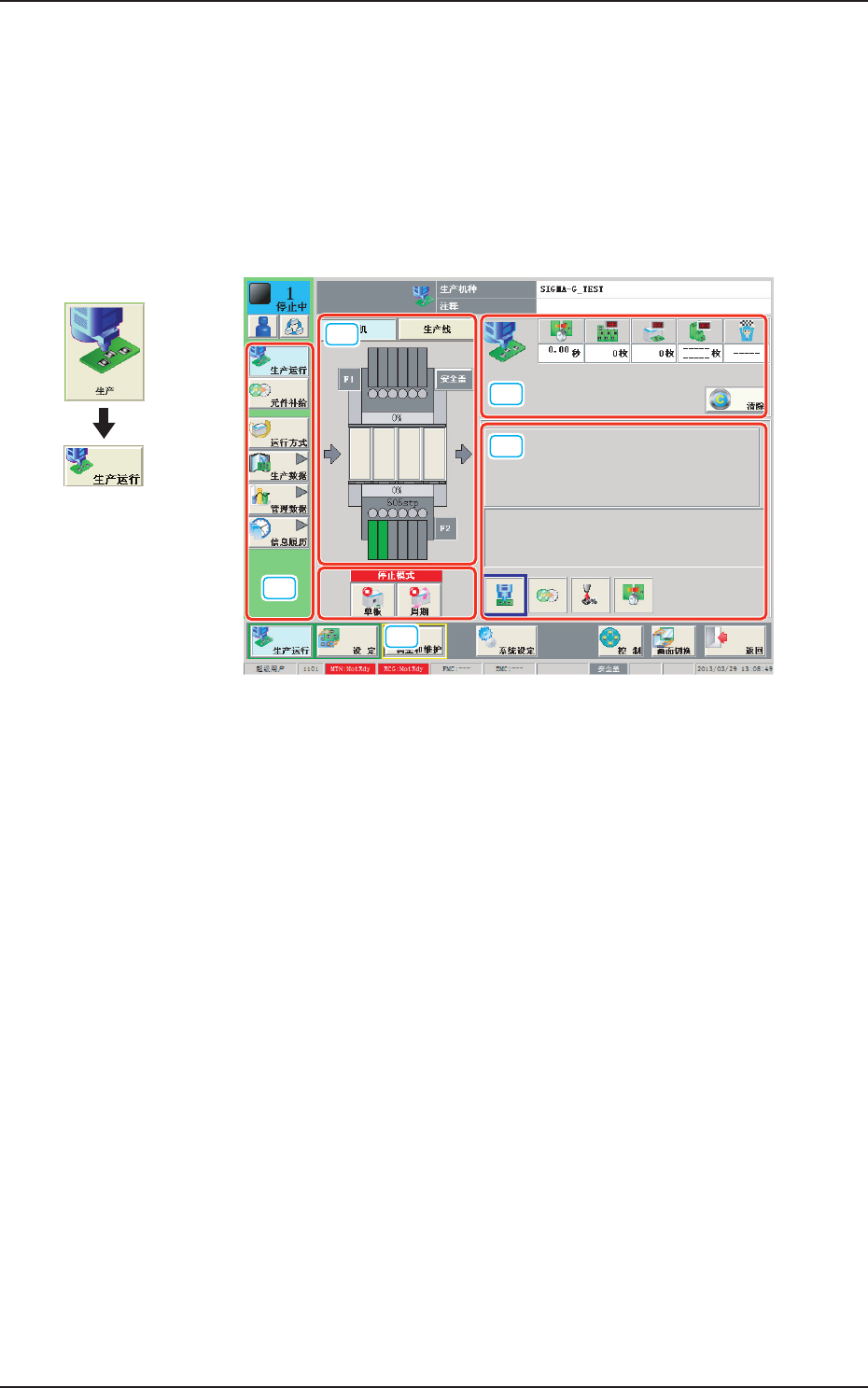

2.1 本机界面
显示生产中的机种 ( 线路板程序 ) 名和生产线路板板数等表示当前运行状态
和生产状况的信息、线路板生产完成预测、因发生吸取异常而生产率降低的
预测等信息。
[1]
[2]
[3]
[4]
[5]
F2A2
1304-001
界面展开
2.生产运行
2OM-1752
1-31304-001

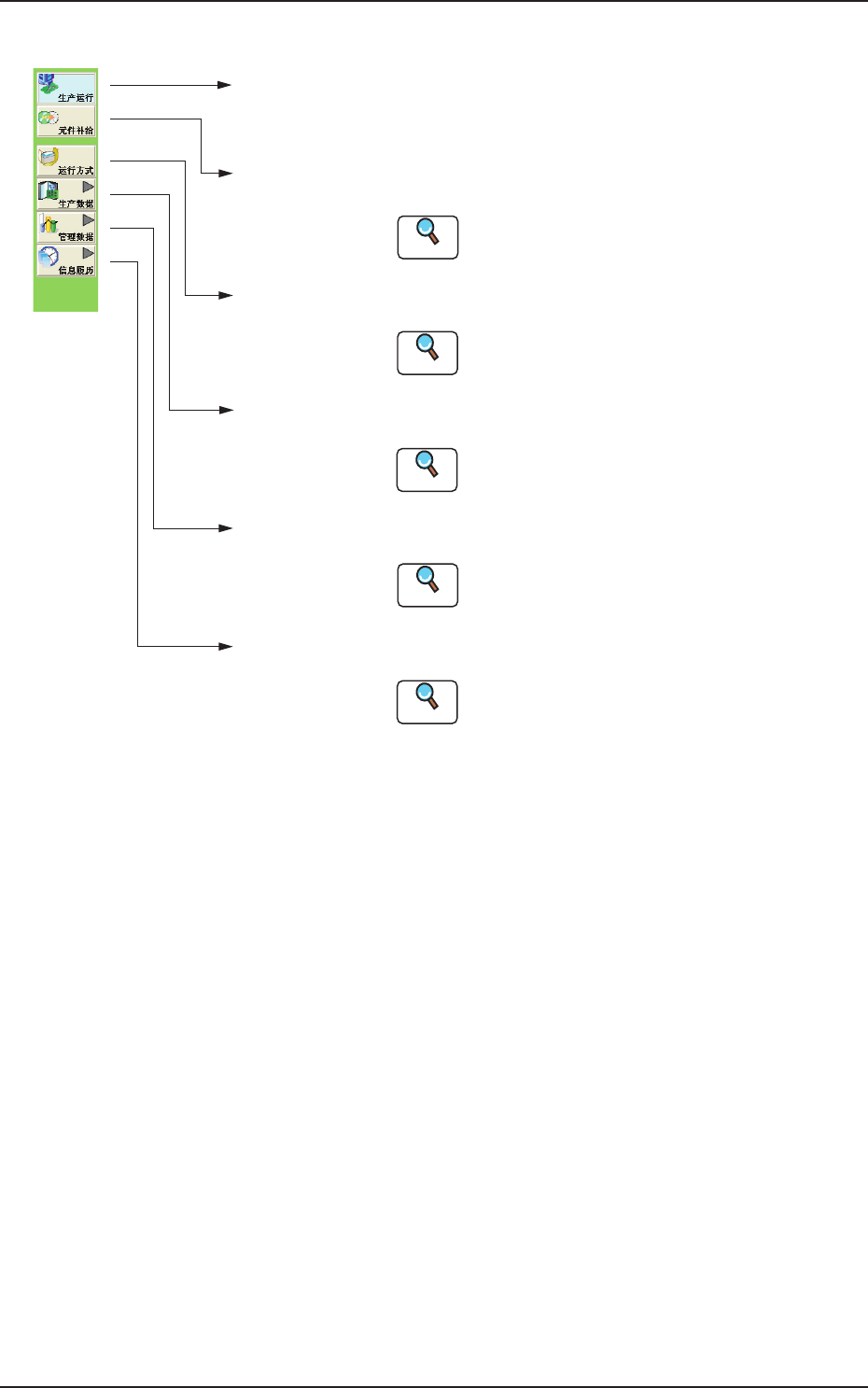

[1]
“
生产运行
”
主菜单栏
[生产运行]
主菜单
显示“生产运行”界面。通常该界面
作为初始界面显示。
[元件补给]
主菜单
显示“元件补给”界面。
请参照“第一章 3.元件补给”章节。
[运行方式]
主菜单
显示“运行方式”界面。
请参照“第一章 4.运行方式”章节。
[生产数据]
主菜单
显示“生产数据”菜单。
:
[管理数据]
主菜单
显示“管理数据”菜单。
请参照“第四章 管理数据”章节。
:
[ 信息履历]
主菜单
显示“信息履历”菜单。
请参照“第五章 信息履历”章节。
:
:
:
:
请参照“第二章 线路板程序”、
“第三章 元件数据库”章节。
Reference
Reference
Reference
Reference
Reference
“
生产运行
”
主菜单栏F2A3
2.1本机界面
2OM-1752
1-4

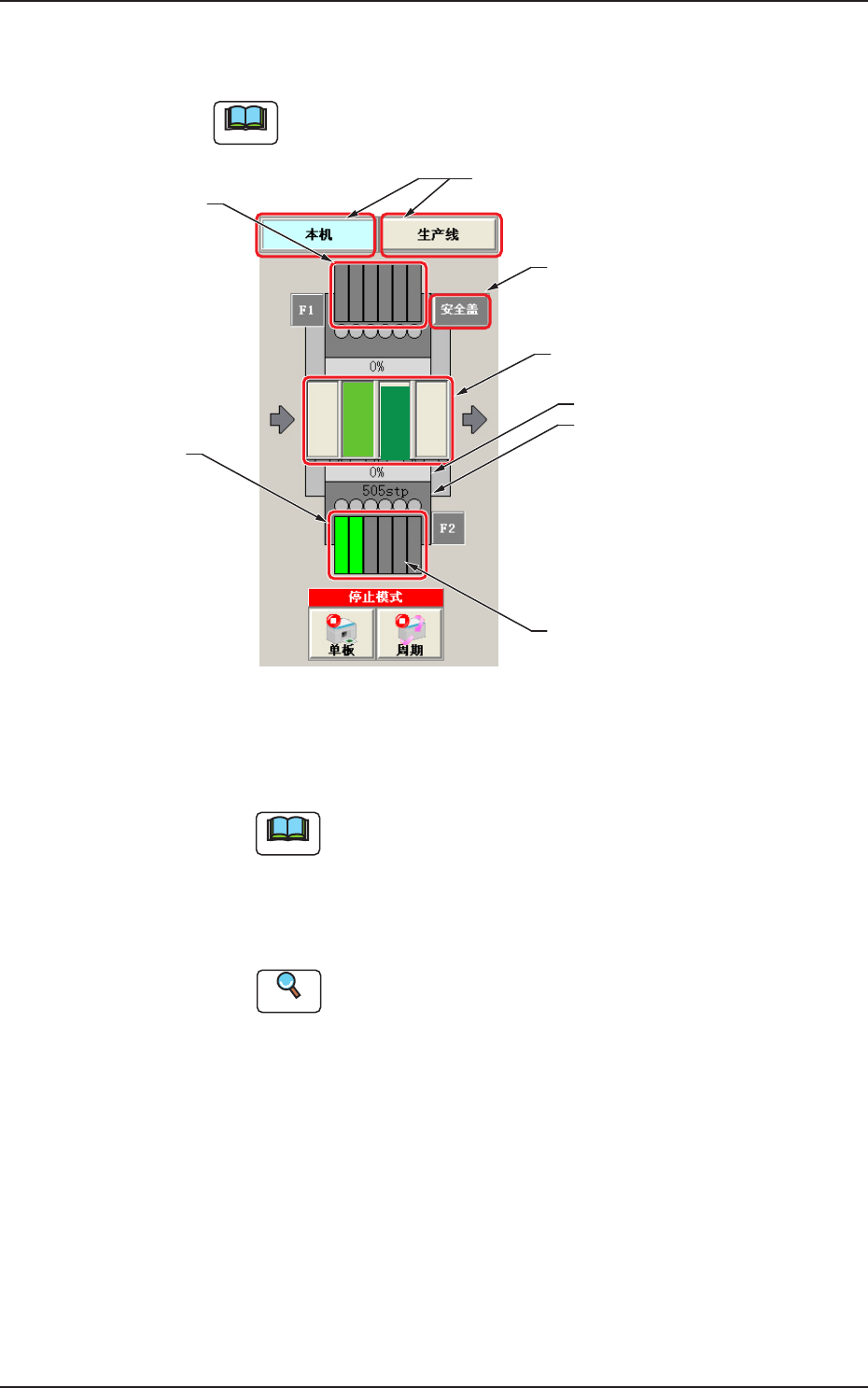

[2]图像显示部
用图像显示装置的线路板搬送部及元件供给部。
Note
界面显示根据所选择的选项而有所不同。
送料器状态(吸取率)
(2) 201～260
(送料器元件信息)
线路板完成状况
(2) 101～160
贴装步骤数
(4)
(3)
(1)
图像显示部F2A4
(1)[ 本机 ]/[ 生产线切换 ] 按钮
进行图像显示部的切换。
Note
生产线构成为 1 台时，不显示生产线控制切换按钮。
[ 本机 ] 按钮 : 显示装置单一的图像。
[ 生产线 ] 按钮 : 显示生产线的图像。
进行生产线开始、生产线单板。
Reference
详细内容请参照
“
第一章 2.2 生产线界面
”
章节。
1304-001
2.1本机界面
