2OM-1752 2-24 (C01_05) 区域 1、2、3、4、5 设定线路板识别方法为 “ 全体 ” 时，设定各识别标记的坐标和标记 编码。 第 1 点 X( 横 )、Y( 纵 )[mm] 设定第 1 点识别标记的坐标。 第 1 点标记编码 设定第 1 点识别标记编码。 第 2 点 X( 横 )、Y( 纵 )[mm] 设定第 2 点识别标记的坐标。 第 2 点标记编码 设定第 2 点识别标记编…
2OM-1752
2-23
•
3 点识别
请指定连接 3 点线路板识别标记的三角形面积最大时的线路板识别
标记位置。
识别标记
F2B19
Note
当 3 点线路板识别标记的中 2 点指定在非常接近的位置时，补正
结果与 2 点识别相同。
(C01_03)
分割
设定
“
线路板识别机能 ( 功能 ) 选择
”
为
“
使用
”
时，从以下选择分割
识别的设定。
不识别 :不进行分割线路板的识别。
识别 :进行分割线路板的识别。
识别标记
分割线路板(多倒角线路板)
F2B20
Note
同时使用了全体识别和分割识别时，虽然都进行识别动作，但贴装坐
标的补正使用分割识别的结果。
(C01_04)
单个
从以下选择是否识别设定在单个元件贴装点的识别标记。
不识别 :不进行单个识别。
识别 :进行单个识别。
Note
(a)如果设定为
“
识别
”
，就可补正单个元件贴装点的偏离量。
(b)用贴装数据 (P 数据 ) 的 (D02_09)V 数据设定元件贴装点、单个
线路板识别方法，用贴装数据 (P 数据 ) 的 (D02_12)、(D02_13)、
(D02_14) 指定识别标记的坐标及编码。
1304-001
3.3操作
2OM-1752
2-24
(C01_05)
区域 1、2、3、4、5
设定线路板识别方法为
“
全体
”
时，设定各识别标记的坐标和标记
编码。
第 1 点
X( 横 )、Y( 纵 )[mm]
设定第 1 点识别标记的坐标。
第 1 点标记编码
设定第 1 点识别标记编码。
第 2 点
X( 横 )、Y( 纵 )[mm]
设定第 2 点识别标记的坐标。
第 2 点标记编码
设定第 2 点识别标记编码。
第 3 点
X( 横 )、Y( 纵 )[mm]
设定第 3 点识别标记的坐标。
第 3 点标记编码
设定第 3 点识别标记编码。
Reference
关于标记编码，请参照
“
(C02)线路板识别标记数据
”
章节
1304-001
3.3操作
2OM-1752
2-25

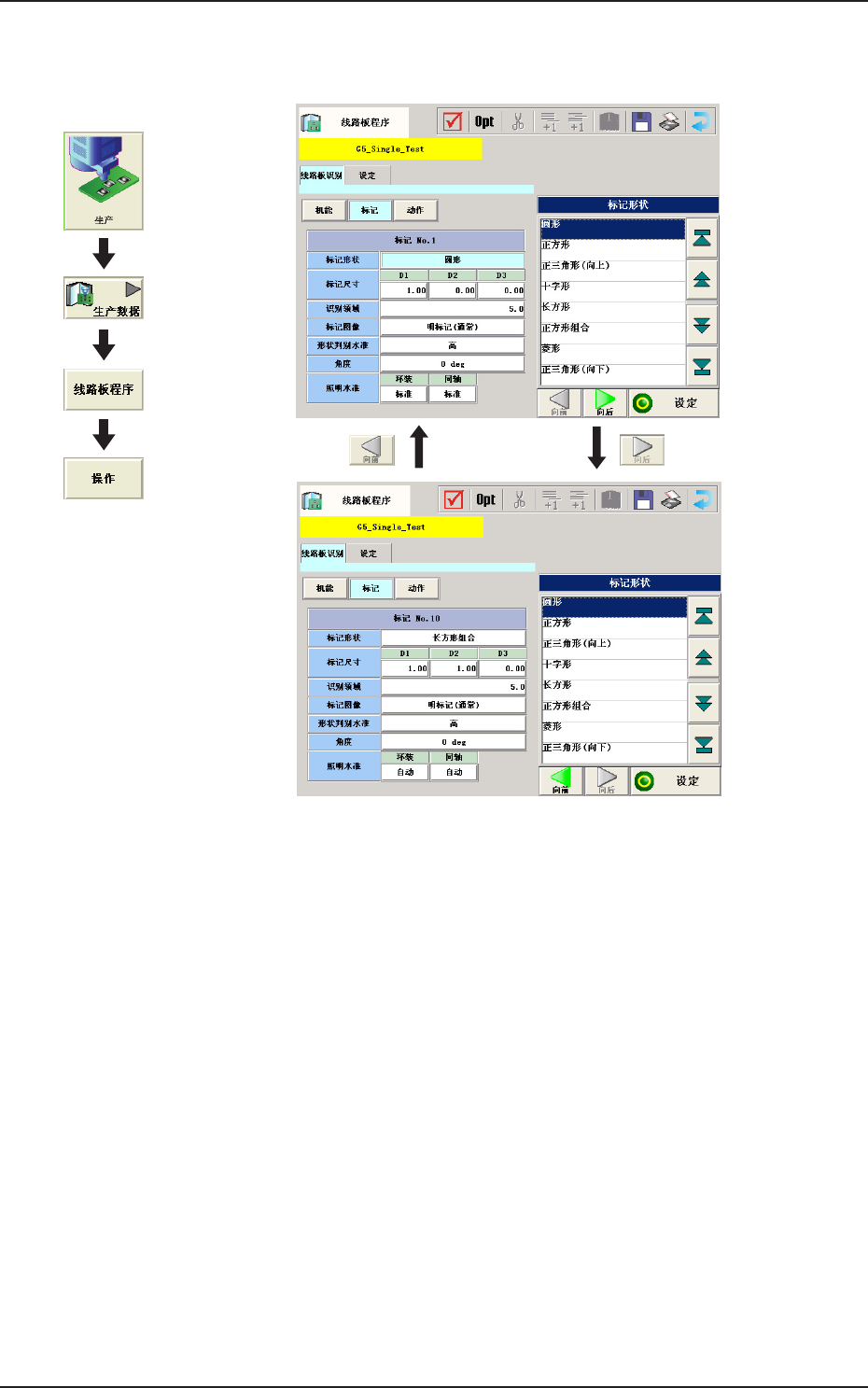

(C02)线路板识别标记数据
在
“
操作
”
界面中，按下 [ 标记 ] 按钮，便显示以下界面。
F2B21
1304-001
界面展开
3.3操作
