2OM-1752 2-61 (G03_08) C( 控制指令 ) 从以下选择控制指令。 Note 若使用以下记载的控制指令之外的指令，该步骤为无效。 -( 连字号 ) : 作为贴装步骤使用。 S : 贴装步骤为无效。 C : 贴装步骤为无效。 但在点胶机上此步骤有效。 D : 作为贴装步骤使用。 但在点胶机上此步骤无效。 E : 表示贴装数据 (O) 的终止。不编写贴装数据 (O) 时、表示贴装数据 (P) 的步骤终止。 P、Q : …
2OM-1752
2-60
(G03_04)

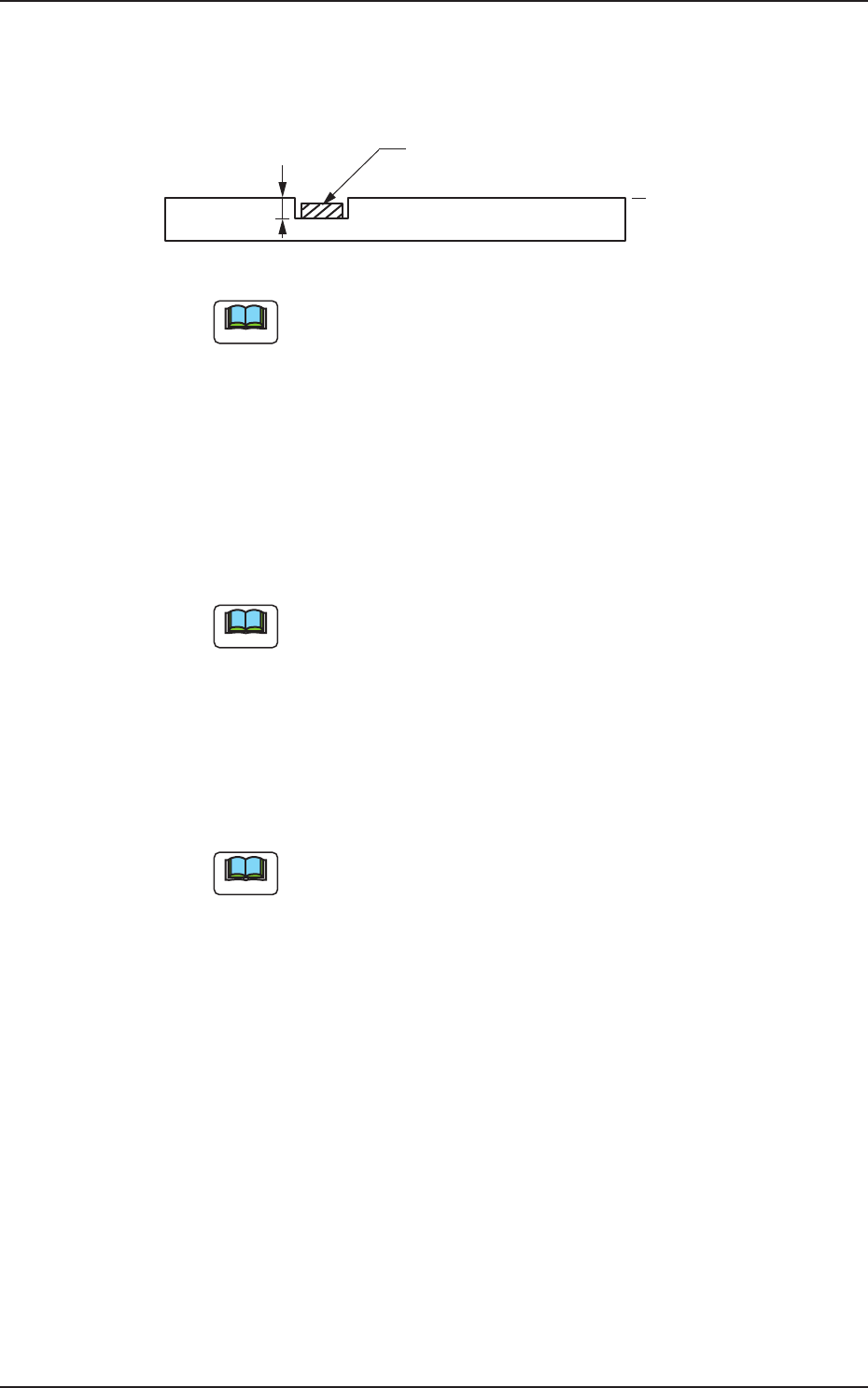

H[mm]
可补正元件的贴装高度。
线路板
元件
基准面
H
F2B52
Note
C( 控制指令 ) 要设定为 E，因此，在步骤编号的最终行设定 H 数据也
是无效的。
(G03_05)
元件 ID
设定元件 ID。
(G03_06)
Dev-Fdr
设定配置有元件的送料器编号。
Note
在此设定的 Fdr No. 必须用元件配置数据设定。
(G03_07)
标识 ( 符号 )
输入配线图形等线路板上写着的字符时使用。
可以使用的字符为半角英文字母 / 数字及符号。
最多可设定 32 个字符。
Note
(a) 不影响生产运行。
(b) 可用作印刷在线路板上面参考编号。
1304-001
3.7贴装
2OM-1752
2-61
(G03_08)
C( 控制指令 )
从以下选择控制指令。
Note
若使用以下记载的控制指令之外的指令，该步骤为无效。
-( 连字号 ) : 作为贴装步骤使用。
S : 贴装步骤为无效。
C : 贴装步骤为无效。
但在点胶机上此步骤有效。
D : 作为贴装步骤使用。
但在点胶机上此步骤无效。
E : 表示贴装数据 (O) 的终止。不编写贴装数据
(O) 时、表示贴装数据 (P) 的步骤终止。
P、Q : 表示重复图形的贴装数据 (P) 的终止。
B : 使用检出不良分割线路板功能 ( 选项 ) 时，
在 P-No.1 设定此控制指令。
请参照 Note(b)。
0,1,2,3,4,5,6,7,8,9 : 是指定按块排序对应的控制指令。
请参照 Note(a)。
Note
(a) 遇到如下情况时，进行跳过分割线路板贴装的按块排序对应，将
提高生产效率。
·
在重复线路板程序中，分割线路板内的贴装需要用吸嘴储料器
更换吸嘴时。
(b)
除了 P-No.1 以外，请不要设定 B 指令。
(c) 请确认各数据
“
X
”
、
“
Y
”
、
“
Z
”
、
“
H
”
及
“
Dev-Fdr
”
是否全部设定为
“
0( 零 )
”
后，在步骤编号的最终行设定
“
E
”
、
“
P
”
或
“
Q
”
。
(G03_09)
注释
设定各步骤编号的注释。
可以使用的字符为半角英文字母 / 数字及符号。
最多可设定 32 个字符。
Note
(a) 不影响生产运行。
(b) 可用作印刷在线路板上面参考编号。
1304-001
3.7贴装
2OM-1752
2-62

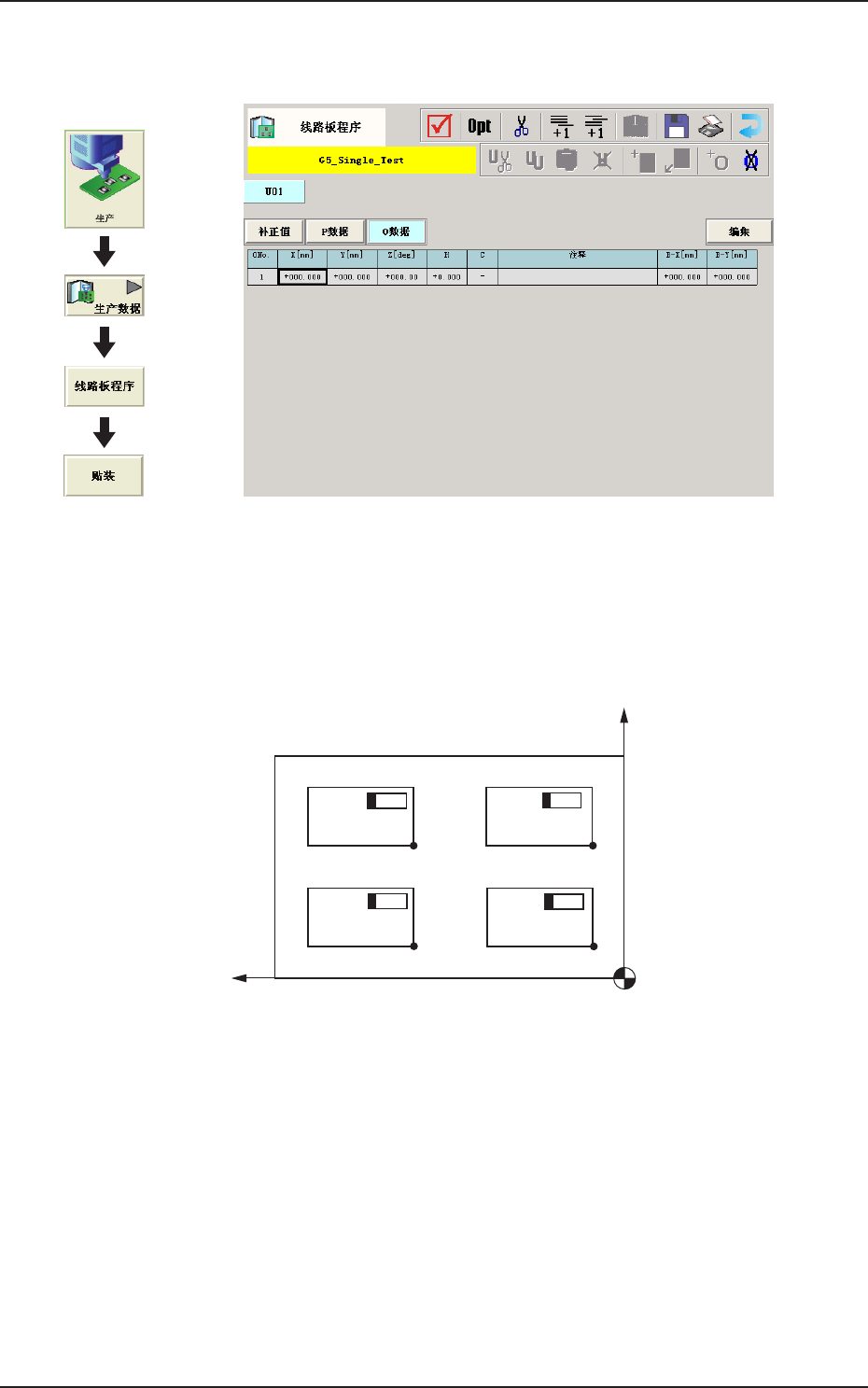

(G04)O 数据
在
“
贴装
”
界面中，按下 [O 数据 ] 按钮，便显示以下界面。
F2B53
(G04_01)
Ono.
表示贴装数据 (O) 的步骤编号。
该步骤编号成为重复的各图形编号。在该行设定各图形的数据。
O-No.1
图形2
图形1
图形3图形4
O-No.2
O-No.3
O-No.4
重复图形程序示例F2B54
