2OM-1752 6-87 1304-001 (6) 开始模型教示，按下 [ 教示实行 ] 按钮。 Note 请确认在如下虚线领域内是否有元件，偏离时请再次进行调整。 F2F104 (7) 结束模型教示后，确认数据，按下 [ 确定 ] 按钮。 ( 元件尺寸或元件角度不同时，请按下 [ 修正 ] 按钮，修正图解。) Note 点击坐标图解，拖动坐标的箭头顶端时，图解全体旋转。 F2F105 7.3 元件识别测试
2OM-1752
6-861304-001
(3)点击元件的左上后，点击右下，圈住全体。
F2F102
(4)确认元件被收纳框内，按下 [ 确定 ] 按钮。
(5)选择 [ 教示 ] 按钮。
Note
选择了 [ 编辑 ] 按钮时，以样品数据作为基础进行编辑作业。
请按下 [ 完毕 ] 按钮，切换到元件数据库教示界面。
F2F103
7.3 元件识别测试
2OM-1752
6-87
1304-001
(6)开始模型教示，按下 [ 教示实行 ] 按钮。
Note
请确认在如下虚线领域内是否有元件，偏离时请再次进行调整。
F2F104
(7)结束模型教示后，确认数据，按下 [ 确定 ] 按钮。
( 元件尺寸或元件角度不同时，请按下 [ 修正 ] 按钮，修正图解。)
Note
点击坐标图解，拖动坐标的箭头顶端时，图解全体旋转。
F2F105
7.3 元件识别测试
2OM-1752
6-881304-001

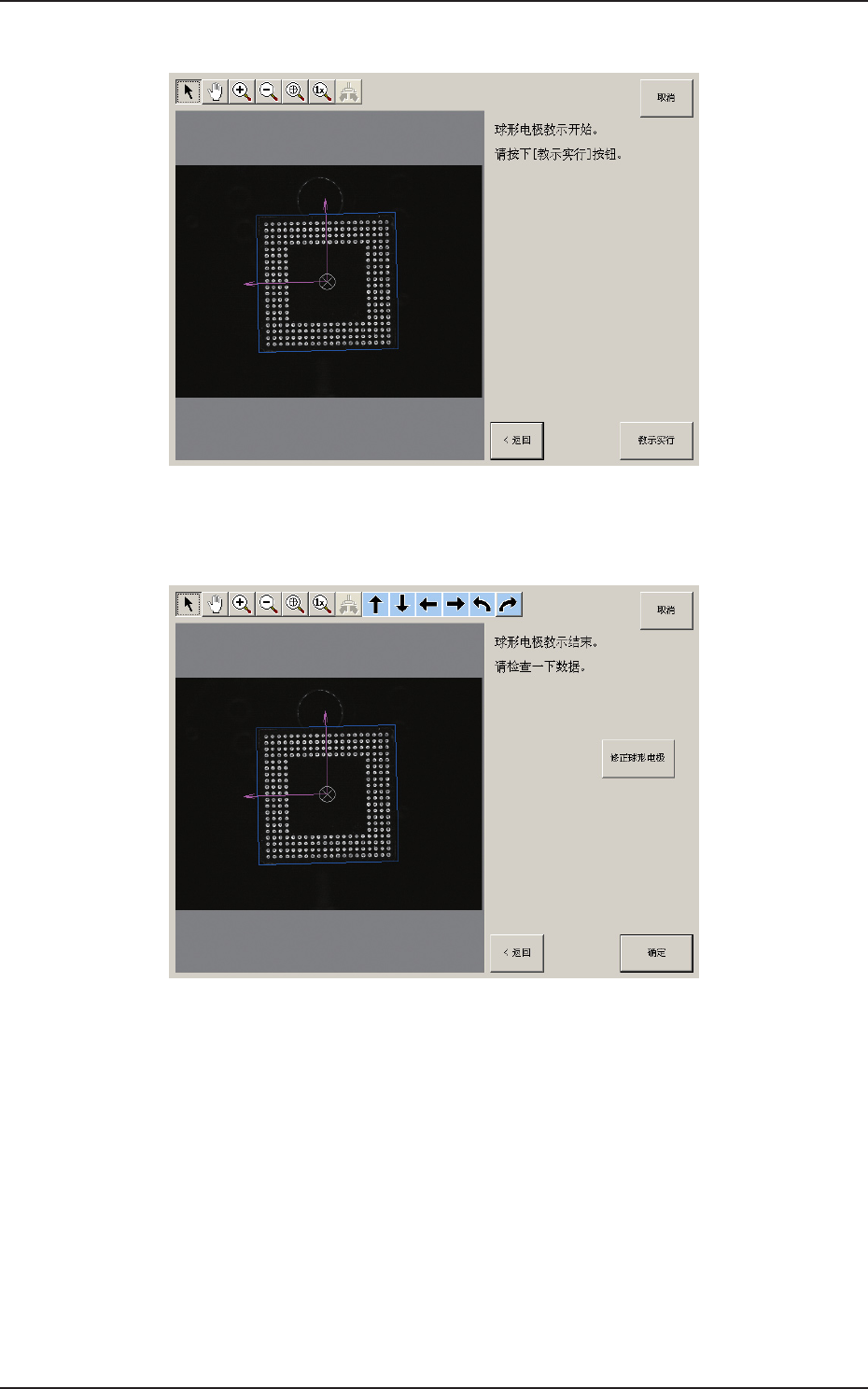

(8)开始球形电极教示，按下 [ 教示实行 ] 按钮。
F2F106
(9)结束球形电极教示后，确认数据，按下 [ 确定 ] 按钮。
F2F107
7.3 元件识别测试
