2OM-1752 6-63 1304-001 [7] 表示元件数据库的坐标系。 点击坐标图解，拖动坐标臂部分时，图解整体便移动。 另外，拖动坐标箭头顶端时，图解整体便旋转。 拖动坐标臂部分时，图解整体便移动。 拖动坐标箭头顶端时，图解整体便旋转。 F2F58 Notice (a) 在使用说明书等记载的元件数据库的坐标系虽然是上 + 、右 + ， 但由于是从元件下面拍摄的，因此 X 轴的方向为逆向 ( 左 + )， 请注意。 (b) 拖动…
2OM-1752
6-621304-001
7.3.6.1
“
元件数据库教示
”
界面的说明
[1]
[2]
[3]
[4]
[5]
[6]
[7]
F2F57
[1] [ ] 按钮
结束元件数据库教示时按下。
保存编辑中的数据时请按 [ 是 ]、放弃时请按 [ 否 ]。
[2] [
] 按钮
保存编辑中的数据。
[3] [
] 按钮
启动图像获取对话框，用设定条件获取图像。
Note
在此对话框中设定的点灯方式不反映到数据库数据。
[4] [ ] 按钮
进行图像的操作。
[5] [
] 按钮
将所选图解向按钮方向稍微移动、旋转。
选择有坐标系、元件尺寸、外形尺寸时，图解整体向按钮方向稍微移
动、旋转。
[6] [
] 按钮
变更图解的移动速度。
7.3 元件识别测试
2OM-1752
6-631304-001
[7] 表示元件数据库的坐标系。
点击坐标图解，拖动坐标臂部分时，图解整体便移动。
另外，拖动坐标箭头顶端时，图解整体便旋转。
拖动坐标臂部分时，图解整体便移动。
拖动坐标箭头顶端时，图解整体便旋转。
F2F58
Notice
(a) 在使用说明书等记载的元件数据库的坐标系虽然是上
+
、右
+
，
但由于是从元件下面拍摄的，因此 X 轴的方向为逆向 ( 左
+
)，
请注意。
(b) 拖动坐标图解以外的引脚、电极等时，元件数据库会变更，因此
请注意。
7.3 元件识别测试
2OM-1752
6-641304-001

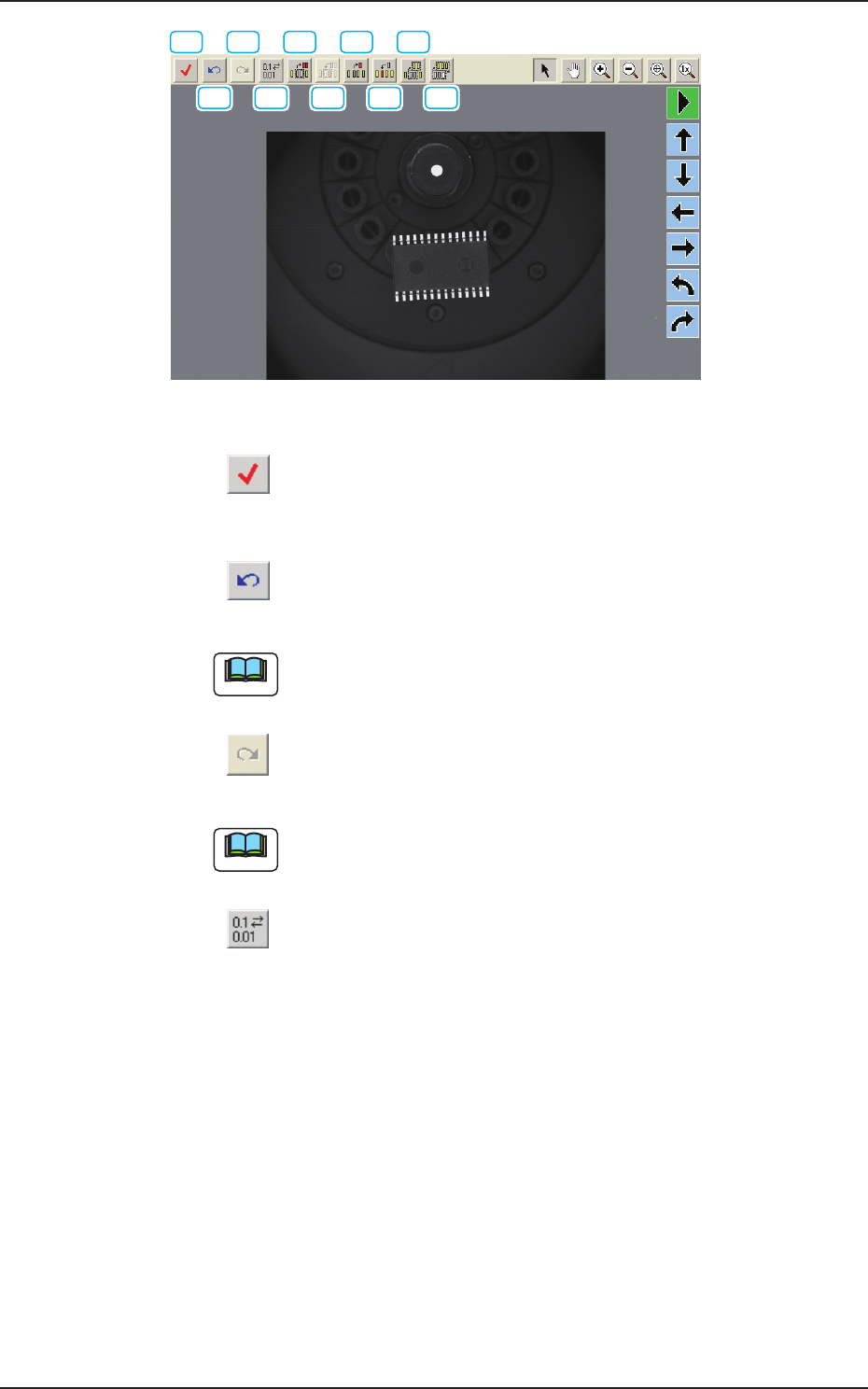

[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
F2F59
[8] [ ] 按钮
检查编写中的数据库数据。
[9] [
] 按钮
返回到前一个操作的数据库数据。
Note
不返回到元件图解整体的位置。
[10] [ ] 按钮
进入到后一个操作的数据库数据。
Note
不返回到元件图解整体的位置。
[11] [ ] 按钮
启动数据集合对话框，用设定的单位进行数据的集合。
