2OM-1752 2-20 (B01_06) 线路板翘曲 [mm] 指定线路板翘曲量的最大值。 Notice 变更了线路板翘曲数据时，请务必进行最优化。 • 数据的设定范围 0. 000 ～ 3.000 (B01_07) Lot 名称 设定线路板程序的 Lot 名称。 最多可设定 39 个字符。 可以使用的字符为半角英文字母 / 数字及符号。 Note 不设定此 Lot 名称也不会影响装置的动作。 (B…
2OM-1752
2-19

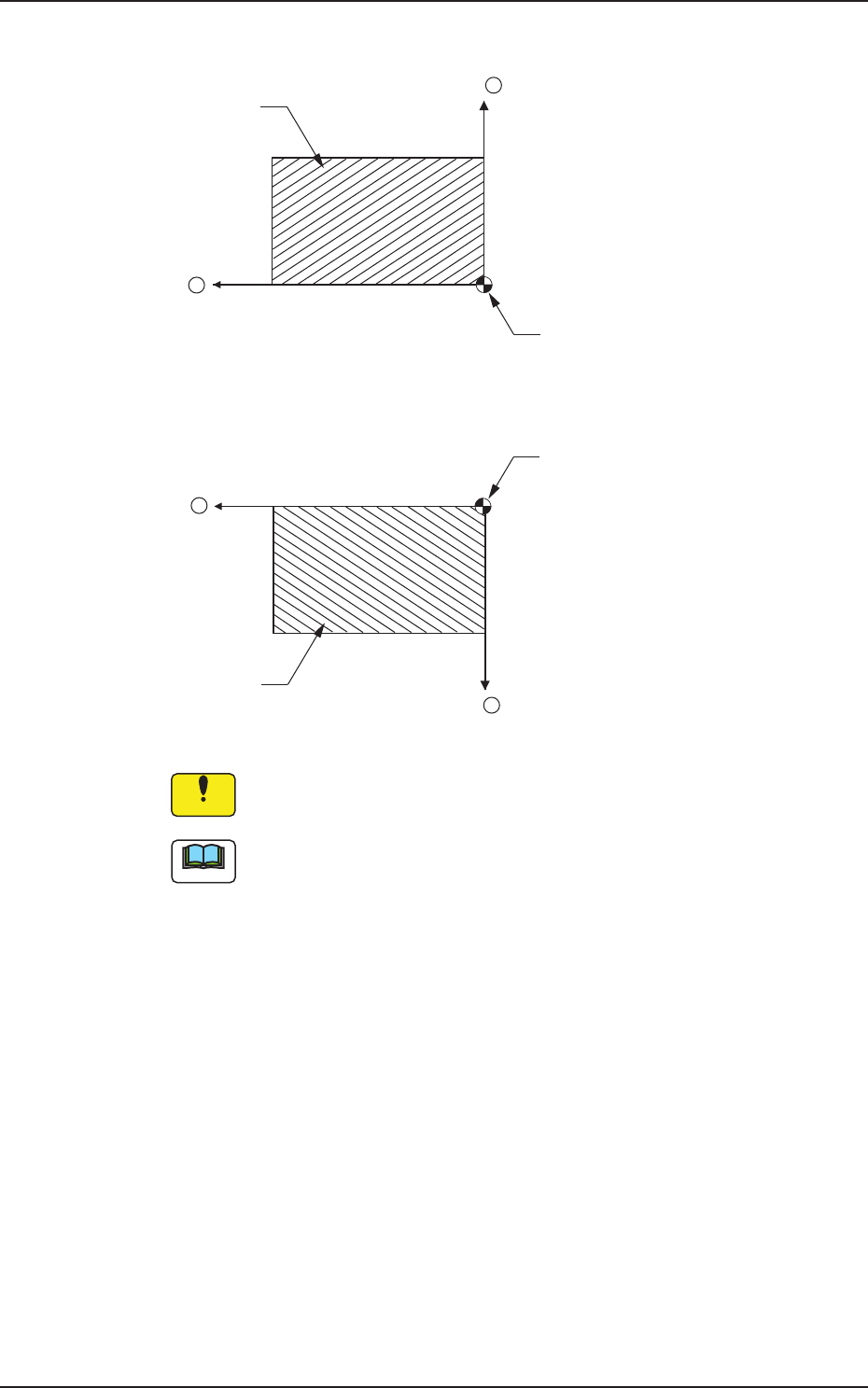

右前: 以右前基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
F2B13
右后: 以右后基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
F2B14
Notice
请务必设定与前后工序同样的基准。
设定与前后工序不同的基准时，无法正确进行生产。
Note
使用不同线路板定位基准的装置备用的线路板程序时，请务必进行变更。
(B01_05)
元件数据库装着 ( 贴装 ) 补正值
设定是否使用元件数据库贴装补正值功能。
设定为
“
使用
”
时，按照元件数据库中设定的数值动作。
1304-001
3.2线路板
2OM-1752
2-20
(B01_06)
线路板翘曲 [mm]
指定线路板翘曲量的最大值。
Notice
变更了线路板翘曲数据时，请务必进行最优化。
•
数据的设定范围
0.000 ～ 3.000
(B01_07)
Lot 名称
设定线路板程序的 Lot 名称。
最多可设定 39 个字符。
可以使用的字符为半角英文字母 / 数字及符号。
Note
不设定此 Lot 名称也不会影响装置的动作。
(B01_08)
注释 1、注释 2
设定线路板程序的注释 1 和 2。
最多可设定 32 个字符。
可以使用的字符为半角英文字母 / 数字及符号。
Note
不设定此注释也不会影响装置的动作。
1304-001
3.2线路板
2OM-1752
2-21

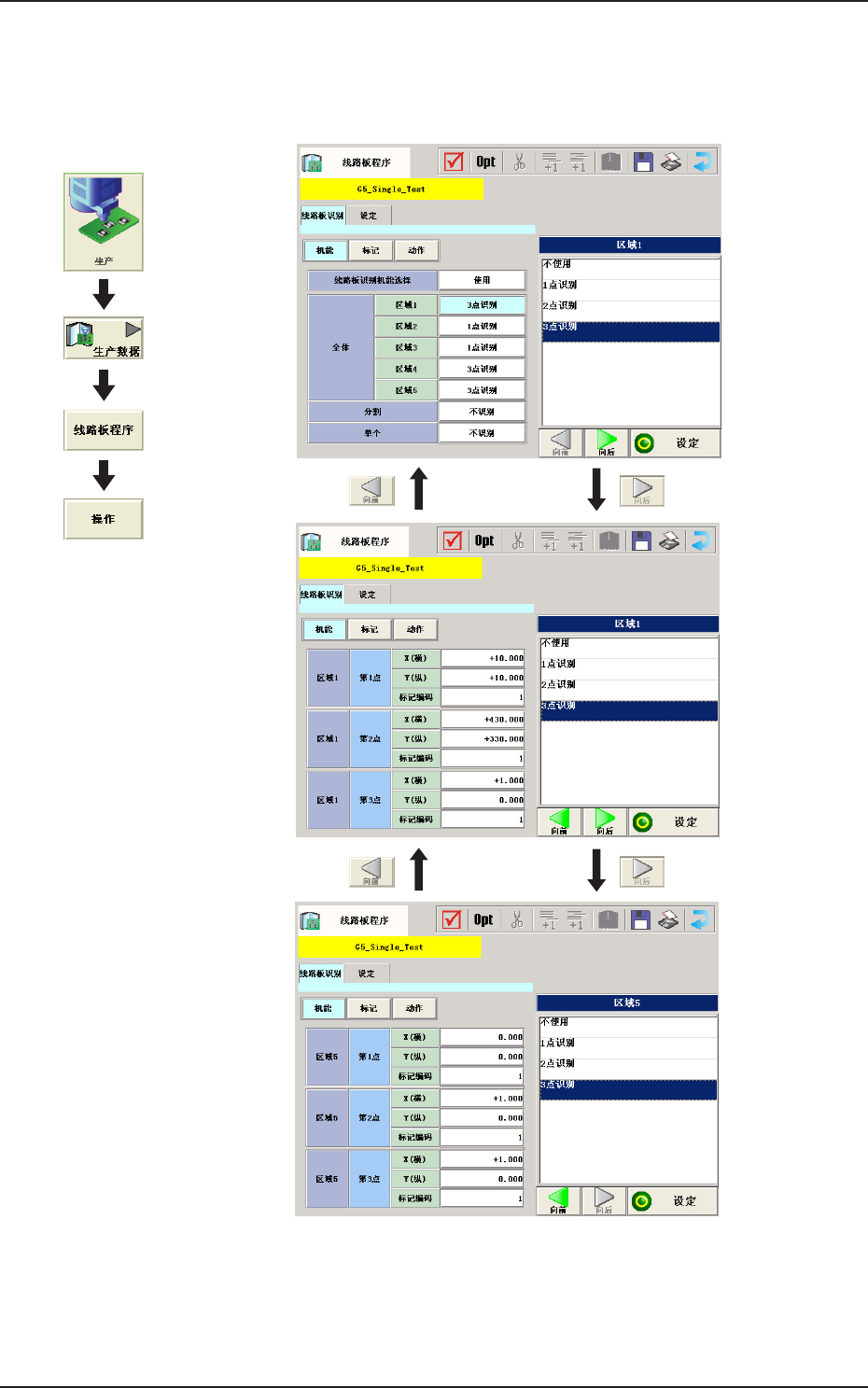

3.3 操作
(C01)机能 ( 功能 ) 数据
F2B15
1304-001
界面展开
3.3操作
