2OM-1752 4-1 1 2.2 各送料器信息 [5] [6] [7] [8] [9] [1] [2] [3] [4] “ 各送料器信息 ” 选项卡 (1/2)F2D8 [10] [18] [11] [12] [13] [14] [15] [16] [17] “ 各送料器信息 ” 选项卡 (2/2)F2D9 Note (a)界面显示根据所选择的选项而有所不同。 (b)各项目显示为按钮，按下各按钮，该项目的数据按降序…
2OM-1752
4-10
[15]
[16]
[17]
“

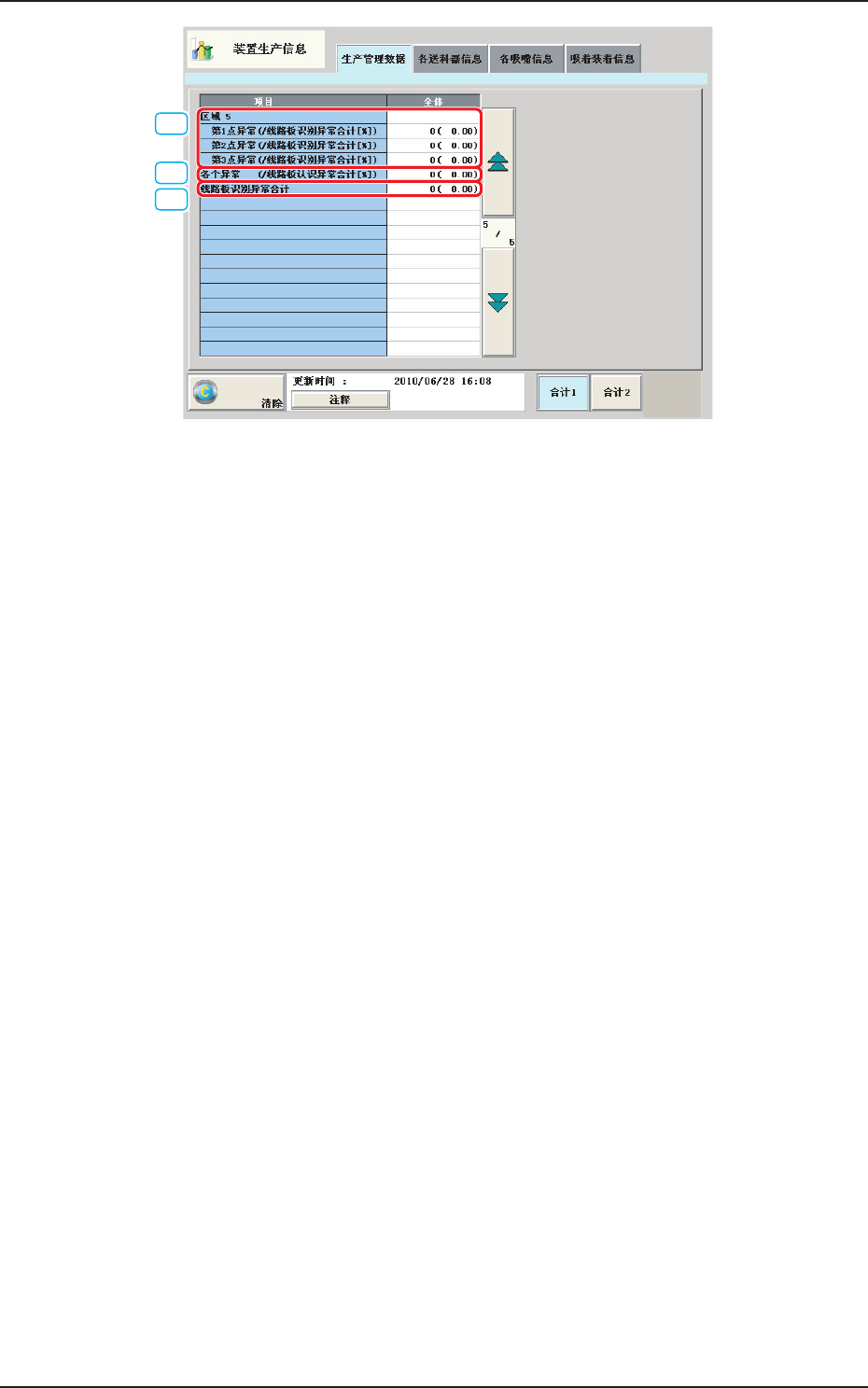

生产管理数据
”
选项卡 (5/5)F2D7
[15]区域 1 ～ 5
第 1 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 1 点的异常次数合计对线路板识别异常合计次数的百分
比。
第 2 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 2 点的异常次数合计对线路板识别异常合计次数的百分
比。
第 3 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 3 点的异常次数合计对线路板识别异常合计次数的百分
比。
[16]各个异常 (/ 线路板认识 ( 识别 ) 异常合计 [%])
线路板识别单个异常次数合计对线路板识别异常合计次数的百分比。
[17]线路板识别异常合计
在线路板识别处理中检出异常的异常合计次数。
显示整体线路板识别的异常次数和分割线路板识别的异常合计次数值。
1304-001
2.1生产管理数据
2OM-1752
4-11

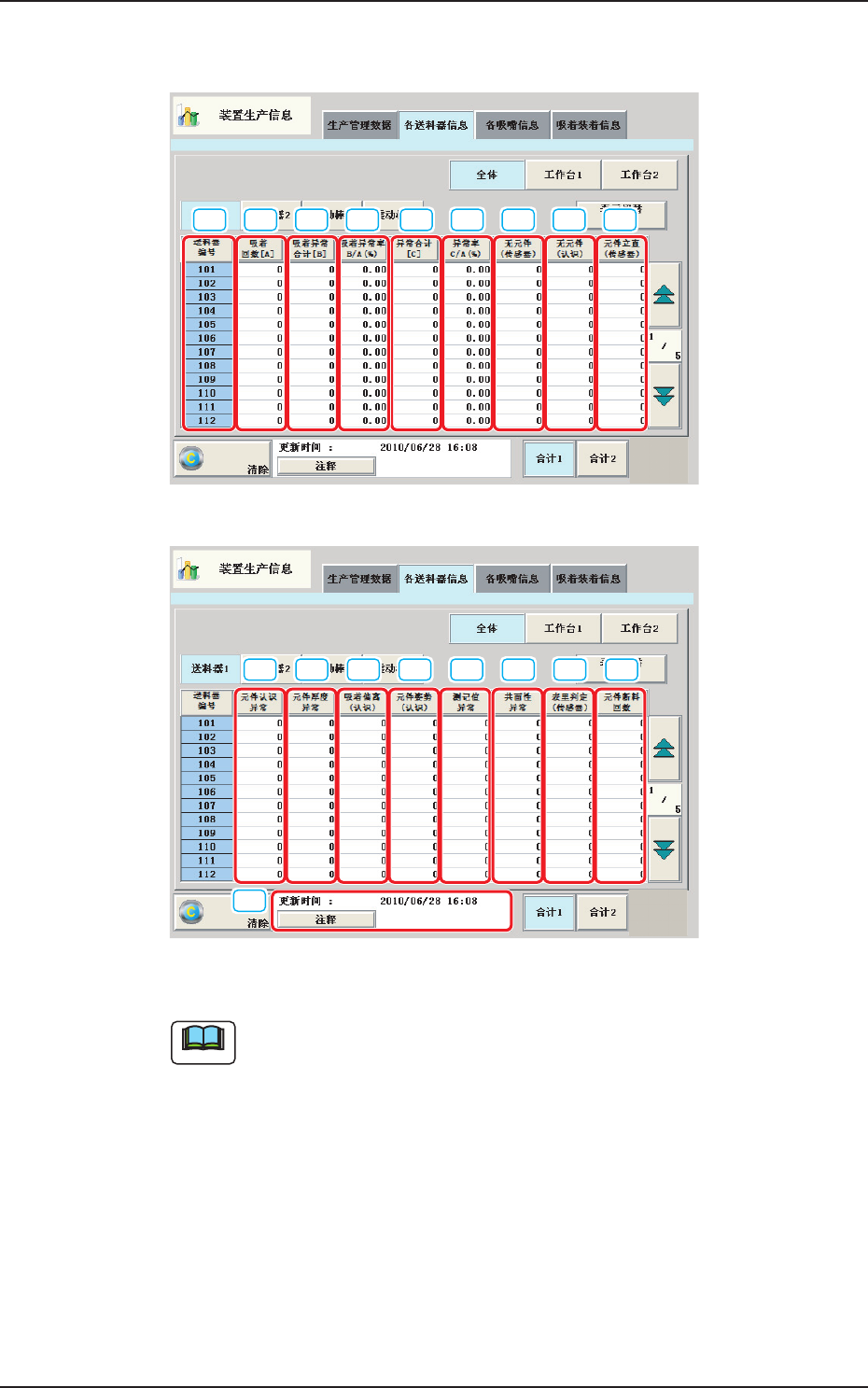

2.2 各送料器信息
[5] [6] [7] [8] [9][1] [2] [3] [4]
“
各送料器信息
”
选项卡 (1/2)F2D8
[10]
[18]
[11] [12] [13] [14] [15] [16] [17]
“
各送料器信息
”
选项卡 (2/2)F2D9
Note
(a)界面显示根据所选择的选项而有所不同。
(b)各项目显示为按钮，按下各按钮，该项目的数据按降序重新排列。按
异常次数的降序显示异常显示内容，因此有助于分析，从而提高生产
效率。
按下 [ 送料器编号 ] 按钮，便返回到初始显示 ( 送料器编号顺序 )。
按各送料器安装台分别显示各送料器吸取信息的选项卡。
按下按钮，便切换为对应的送料器安装台选项卡。
1304-001
2.2各送料器信息
2OM-1752
4-12
[1]送料器编号
是送料器编号。
[2]吸着回数 ( 吸取次数 )[A]
各送料器吸取元件数 ( 吸取动作次数 ) 的合计。
[3]吸着异常合计 [B]
是吸取异常的合计。
[4]吸着异常率 B/A(%)
吸取异常合计对吸取次数的百分比。
[5]异常合计 [B]
在 [7] ～ [16] 中检出的合计次数。
[6]异常率 C/A(%)
异常合计数对吸取元件数的百分比。
[7]无元件 ( 传感器 )
元件状态检测传感器检出各送料器
“
无元件
”
的合计次数。
[8]无元件 ( 认识 ( 识别 ))
在识别处理中检出各送料器
“
无元件
”
的合计次数。
[9]元件立直 ( 立起 )( 传感器 )
元件状态检测传感器检测出各送料器
“
元件立直
”
的合计次数。
[10]元件认识异常
在识别处理中检出各送料器异常的合计次数。
[11]元件厚度异常
元件状态检测传感器检出各送料器
“
元件厚度异常
”
的合计次数。
[12]吸者偏离 ( 吸取偏差 )( 认识 )
在识别处理中各送料器吸取偏差异常判定的合计次数。
[13]元件姿势 ( 认识 )
在识别处理中各送料器的发生正反面判定异常及极性判定异常的合计
次数。
[14]测记值 ( 计测值 ) 异常
各送料器发生计测值异常的合计次数。
