[1]线路板程序菜单
“
线路板程序
”
界面分为以下 8 个项目，按下按钮，便显示各界面。
画面 内容
共通
Note
使用于双重搬送 ( 选项 )。
线路板 是设定线路板的尺寸、基准等的数据。
Reference
详细内容请参照
“
第二章3.2线路板
”
章节。
操作 是设定线路板识别中使用的线路板识别标记的数据。
Reference
详细内容请参照
“
第二章3.3操作
”
章节。
控制 是管理生产运行控制的数据。
Reference
详细内容请参照
“
第二章3.4控制
”
章节。
吸嘴配置 是将吸嘴配置到安装头指定位置 ( 吸嘴配置 No.) 的数据。
Reference
详细内容请参照
“
第二章3.5吸嘴配置
”
章节。
元件配置 是设定配置在各 FdrNo.( 送料器编号 ) 上的元件 ID( 元件品种 )
的数据。
Reference
详细内容请参照
“
第二章3.6元件配置
”
章节。
贴装 是为将元件配置数据的元件贴装到指定坐标、指定方向而进行设定
的数据。
Reference
详细内容请参照
“
第二章3.7贴装
”
章节。
吸取贴装顺序
Reference
详细内容请参照
“
第二章3.8吸取贴装顺序
”
章节。
T2B1
[2]编辑数据显示部
显示线路板程序菜单选择的数据。
1304-001
1.线路板程序的概要
2OM-1752
2-3
[3]工具栏

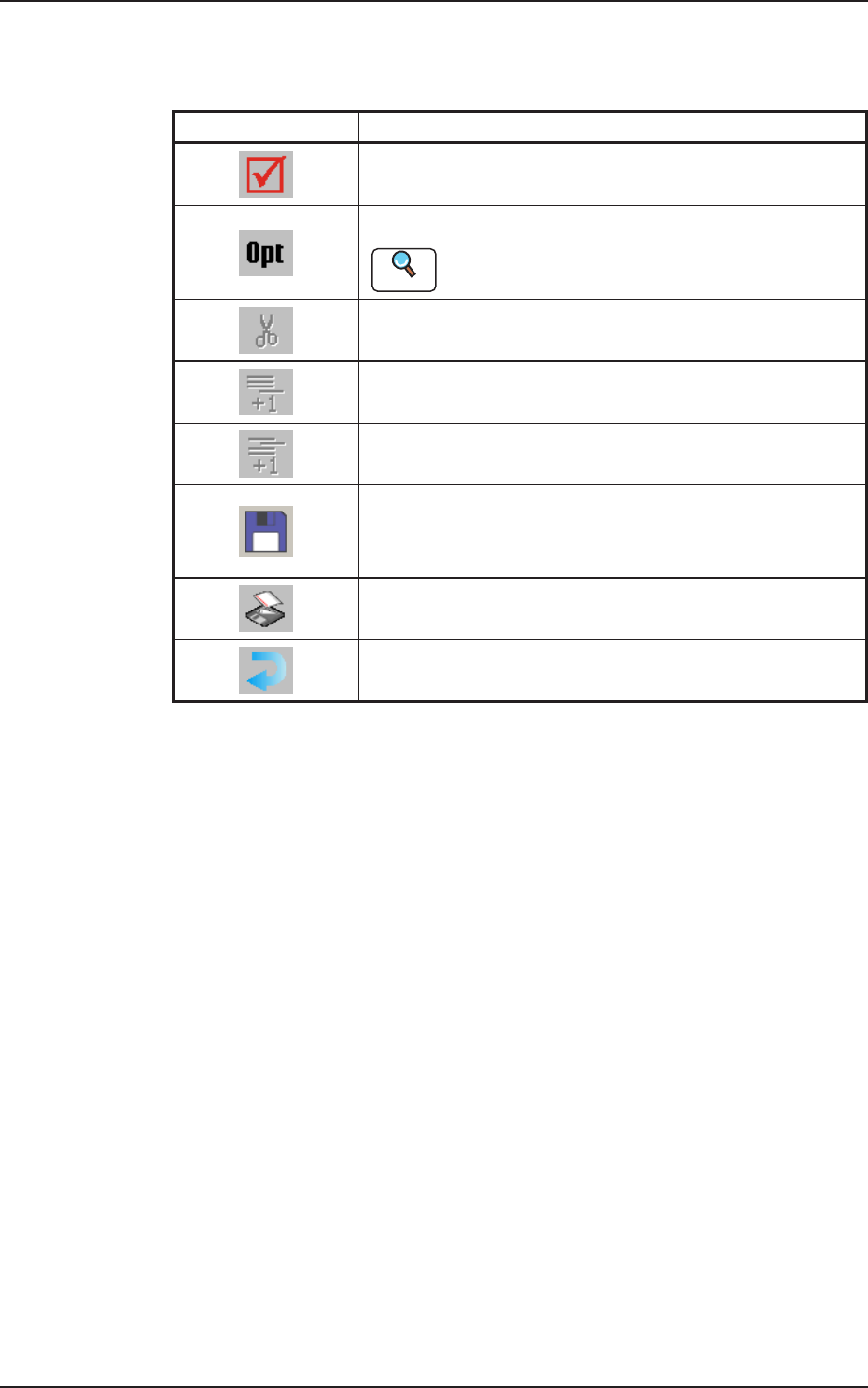

显示在数据编辑界面中可执行的操作指令的图标。
图标 内容
检查数据
检查数据是否完整。
进行数据的最优化
Reference
检索装置元件。
剪切选择范围的数据。
最后一行添加空白行
在最后一行添加空白行。
在光标位置添加空白行
在任意位置插入空白行。
保存当前文件
覆盖保存当前编辑中的文件。
新建文件时，命名后保存。
另存为
将当前编辑中的文件另存为新文件名。
返回
返回到生产运行界面。
T2B2
[4]数据编辑界面
根据线路板程序菜单选择的数据，显示数字键或列表选择。
[AC] 按钮 :清除输入中的数据。
[BS] 按钮 :进行输入中数据的退格。
[ 向前 ] 按钮、
[ 向后 ] 按钮 :切换显示界面。
[ 设定 ] 按钮 :设定输入的数值或选择的项目。
1304-001
1.线路板程序的概要
2OM-1752
2-41304-001
2. 线路板程序的构成
线路板程序由如下数据构成。
线路板程序 ( 第二章)
线路板程序名
共通
线路板
操作
(3.1)
(3.2)
(C01)
(D01)
(C02)
(C03)
(C04)
(C05)
(G02)
(G03)
(G04)
(3.3)
(3.4)
(3.5)
(3.8)
(3.6)
(3.7)
控制
吸嘴配置
元件配置
元件数据库
元件 ID
贴装
线路板识别
控制
(D02)
(D03)
(E01)
(E02)
(E02)
线路板位置定位
搬送速度
吸嘴配置
吸嘴贮备器 1
吸嘴贮备器 2
机能 ( 功能 )
线路板识别标记
动作
设定
设定
支撑针 ( 支撑销 )
模块 1(2)
Un
补正值
P 数据
O 数据
吸取贴装顺序
F2B2
Note
(3.1) ～ (3.8)、(B01) ～ (G04) 表示参照项目 No.。
2.线路板程序的构成
