2OM-1752 1-30 [2] 认识 ( 识别 )NG 时 识别结果异常时，用以下按钮显示 “ ON ” 指定的曲线图。 [ 圆 ] 按钮 在识别对象物中心画出圆。 [ 外形 ] 按钮 画出识别对象物的外形。 [ 吸嘴外形 ] 按钮 识别元件时，画出吸嘴外形。 [ 检出位置 ] 按钮 画出检出区域和检出边角、边缘的位置。 Note 按下相应的设定项目按钮，便进行按钮的 ON/OFF 切换。 设定项目可以多选…
2OM-1752
1-29

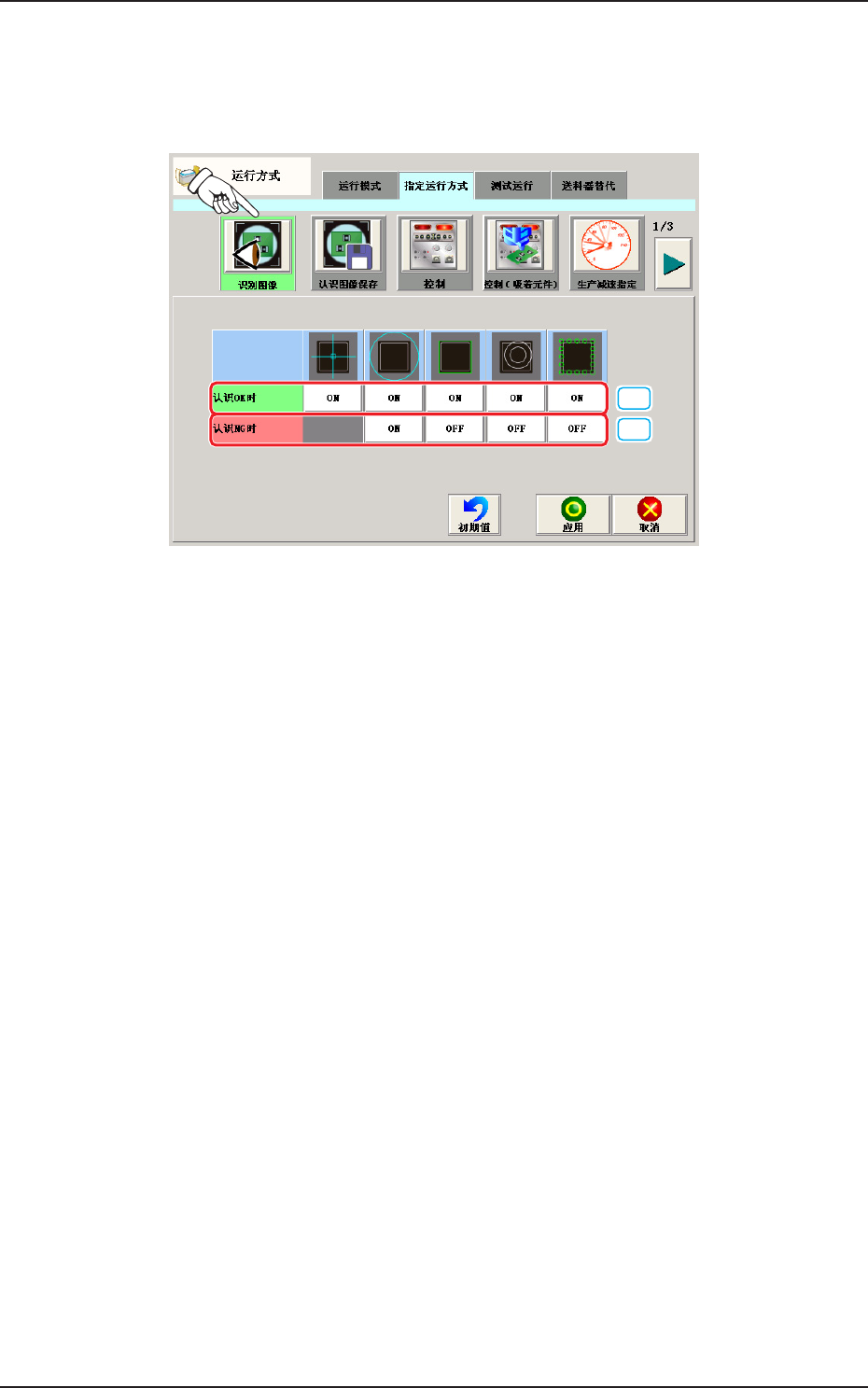

4.2.1 识别图像
在
“
指定运行方式
”
选项卡中，按下 [ 识别图像 ] 按钮，便显示以下界面。
设定显示识别结果时的曲线图显示。
[1]
[2]
F2A26
[1]认识 ( 识别 )OK 时
识别结果正常时，用以下按钮显示
“
ON
”
指定的曲线图。
[ 十字 ] 按钮
在识别对象物中心画出十字。
[ 圆 ] 按钮
在识别对象物中心画出圆。
[ 外形 ] 按钮
画出识别对象物的外形。
[ 吸嘴外形 ] 按钮
识别元件时，画出吸嘴外形。
[ 检出位置 ] 按钮
画出检出区域和检出边角、边缘的位置。
1304-001
4.2指定运行方式
2OM-1752
1-30
[2]认识 ( 识别 )NG 时
识别结果异常时，用以下按钮显示
“
ON
”
指定的曲线图。
[ 圆 ] 按钮
在识别对象物中心画出圆。
[ 外形 ] 按钮
画出识别对象物的外形。
[ 吸嘴外形 ] 按钮
识别元件时，画出吸嘴外形。
[ 检出位置 ] 按钮
画出检出区域和检出边角、边缘的位置。
Note
按下相应的设定项目按钮，便进行按钮的 ON/OFF 切换。
设定项目可以多选。
1304-001
4.2指定运行方式
2OM-1752
1-31

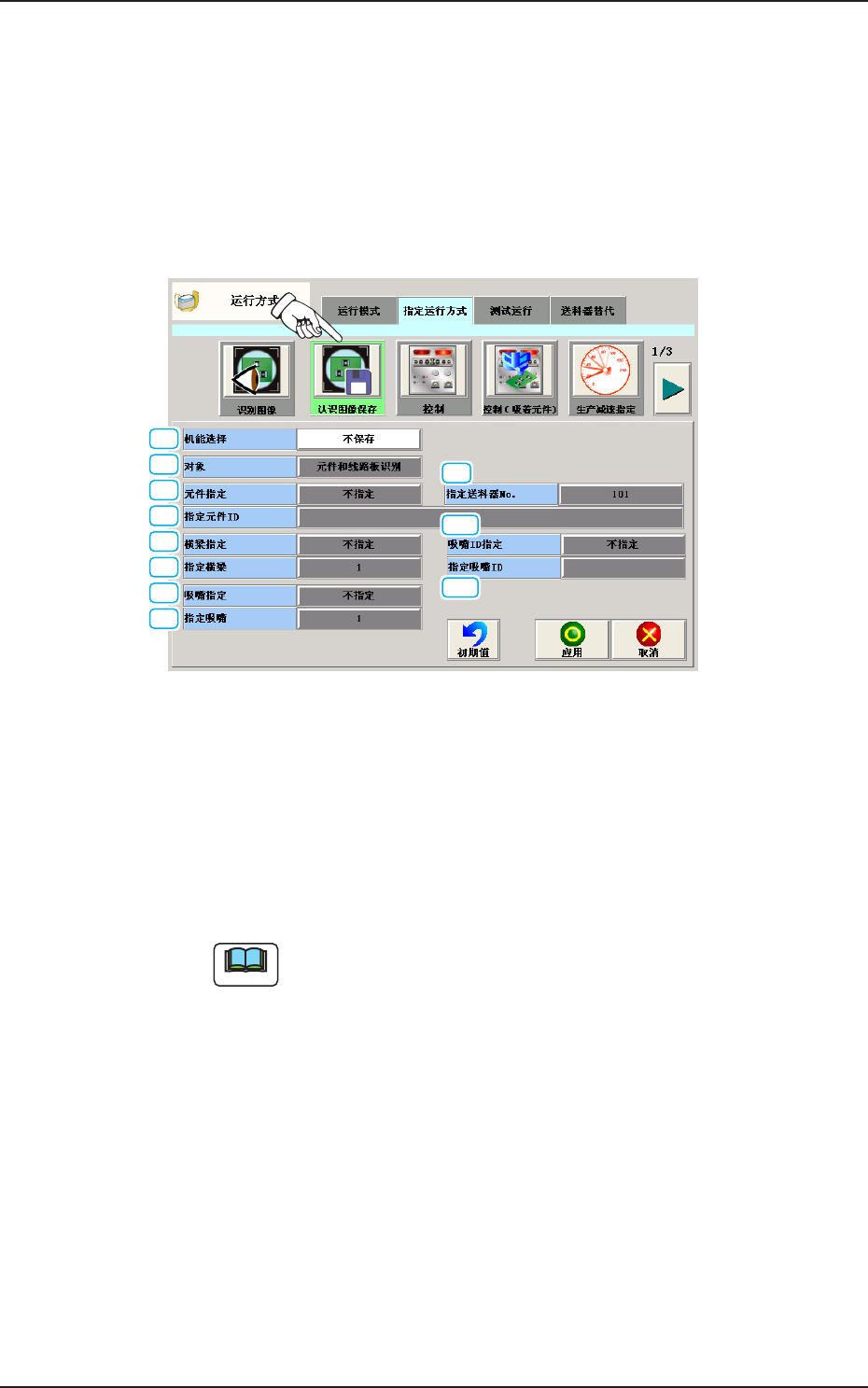

4.2.2 认识 ( 识别 ) 图像保存
在
“
指定运行方式
”
选项卡中，按下 [ 认识图像保存 ] 按钮，便显示以下
界面。
为了用于以识别异常界面为对象进行的异常原因分析中，设定识别图像的保
存模式数据 ( 对象、条件 )。
将机能 ( 功能 ) 选择设定为
“
保存
”
，以与运行中的保存模式 ( 对象、条件 )
一致的识别异常界面为对象，保存在装置内的存储器中。
[1]
[2]
[3]
[5]
[6]
[7]
[8]
[9]
[4]
[10]
[11]
“
认识图像保存
”
界面F2A27
[1]机能选择
保存识别图像时，从以下选择。
不保存 :不保存识别图像。
保存 ( 认识 NG 时 ) :只有识别图像识别 NG 时保存。
保存 ( 认识 OK 时 ) :只有识别图像识别 OK 时保存。
保存 ( 认识 NG/OK 时 ) :不管识别图像识别 NG 或 OK 都保存。
Note
选择
“
不保存
”
时，不能设定其他项目。
[2]对象
从以下选择要保存的识别对象。
元件和线路板识别:以元件和线路板的识别图像中任意一个为对象。
元件识别 :只以元件识别图像为对象。
线路板识别 :只以线路板识别图像为对象。
1304-001
4.2指定运行方式
