2OM-1752 5-8 1304-001 6.1 识别图像一览 在 “ 识别图像显示 ” 界面中，按下 [ 选择线路板程衼 ( 序 )/] 按钮，便显示 以下界面。 [1] [2] [3] [4] [5] [6] [7] F2E8 [1] 编号 表示识别图像的保存编号。 1 ～ 100 : 保存各机种的元件识别、线路板识别的识别图像。 101 : 保存元件识别测试的识别图像。 102 : 保存线路板识别测试的识别图像。…
2OM-1752
5-71304-001
[3]显示项目变更按钮
[ 元件识别显示 ] 按钮
显示元件的识别图像。
[ 线路板识别显示 ] 按钮
显示线路板的识别图像。
[ 其他识别显示 ] 按钮
显示教示等其他识别图像。
[4]识别图像显示部
在 4 个界面中显示保存的识别图像信息，从新的图像开始依次 ( 左上、
右上、左下、右下 ) 显示。
选择想要确认的识别图像，便切换到识别图像界面。
Reference
有关
“
识别图像界面
”
的详细内容请参照
“
第五章6.2识别图像确
认界面
”
章节。

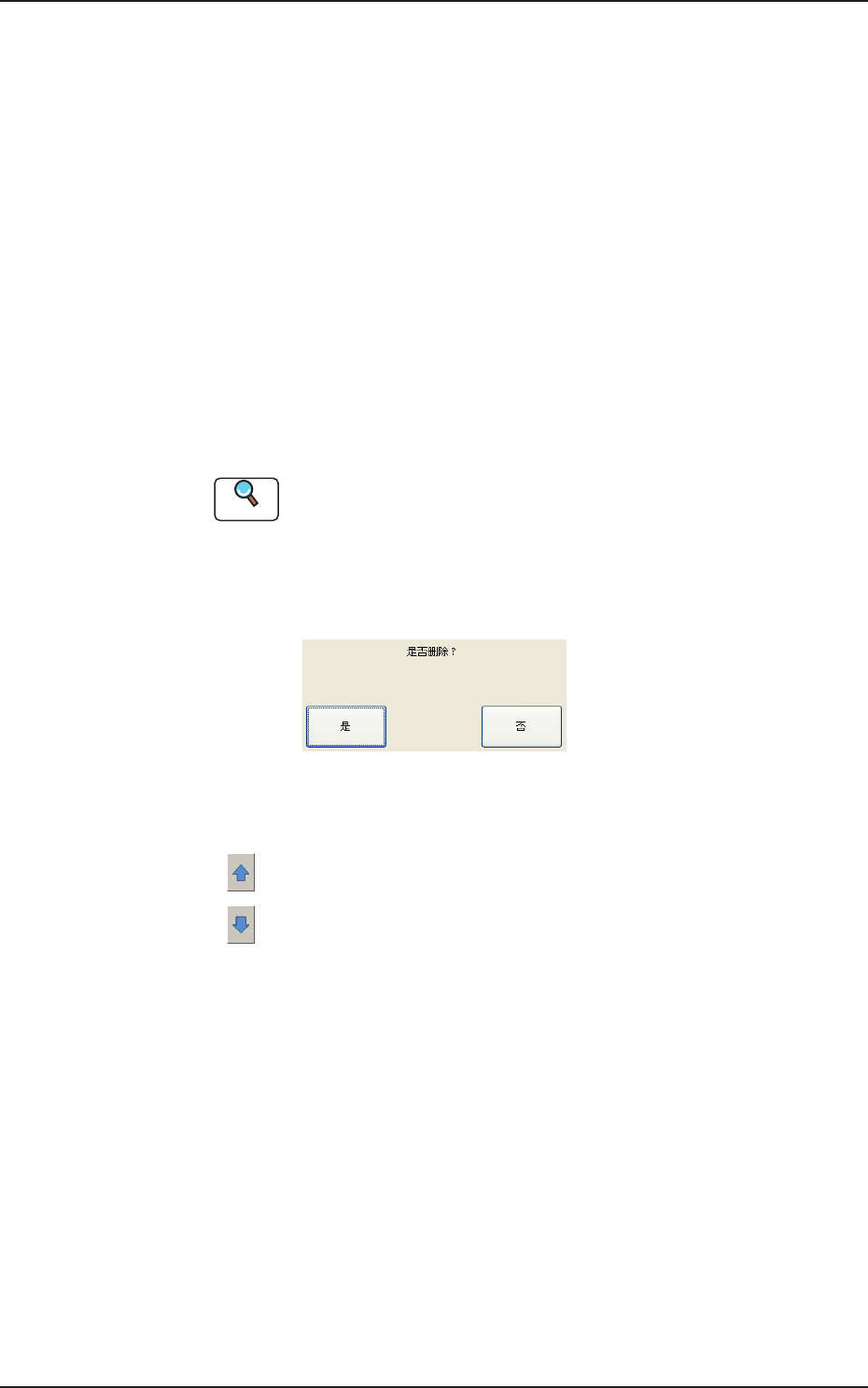

[ 删除 ] 按钮
按下想要删除的识别图像的 [ 删除 ] 按钮，便显示删除确认界面。
F2E7
[5]页面切换按钮
[
]:切换到上一页。
[
]:切换到下一页。
6.认识图像表示 ( 识别图像显示 )
2OM-1752
5-81304-001

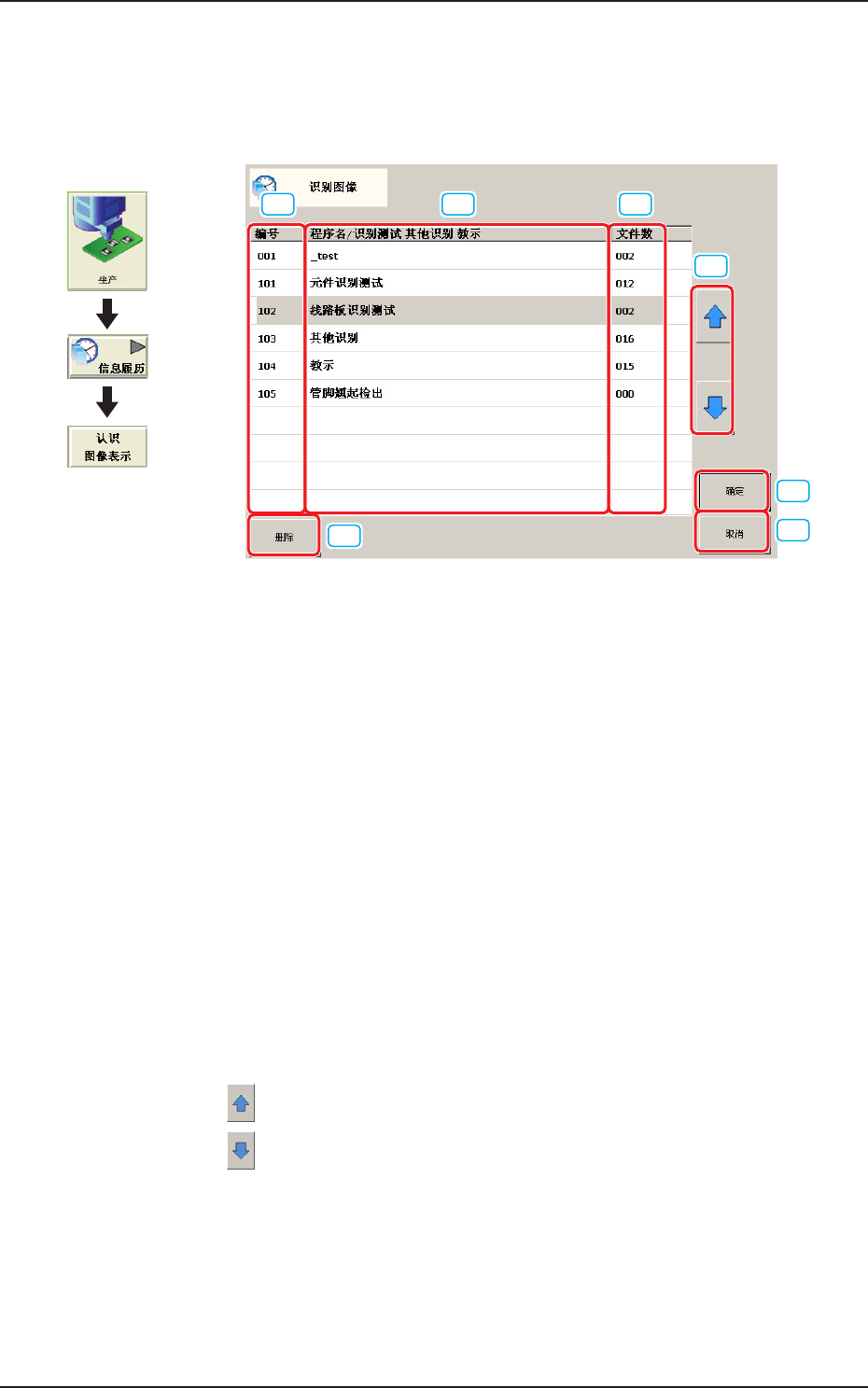

6.1 识别图像一览
在
“
识别图像显示
”
界面中，按下 [ 选择线路板程衼 ( 序 )/] 按钮，便显示
以下界面。
[1] [2] [3]
[4]
[5]
[6]
[7]
F2E8
[1]编号
表示识别图像的保存编号。
1 ～ 100 :保存各机种的元件识别、线路板识别的识别图像。
101 :保存元件识别测试的识别图像。
102 :保存线路板识别测试的识别图像。
103 :保存其他识别图像。
104 :保存教示结果的识别图像。
[2]程序名 / 识别测试其他识别教示
显示线路板程序名、项目。
[3]文件数
表示
“
[1] 编号
”
中保存的识别图像数。
[4]页面切换按钮
[
]:切换到上一页。
[
]:切换到下一页。
界面展开
6.1识别图像一览
2OM-1752
5-91304-001

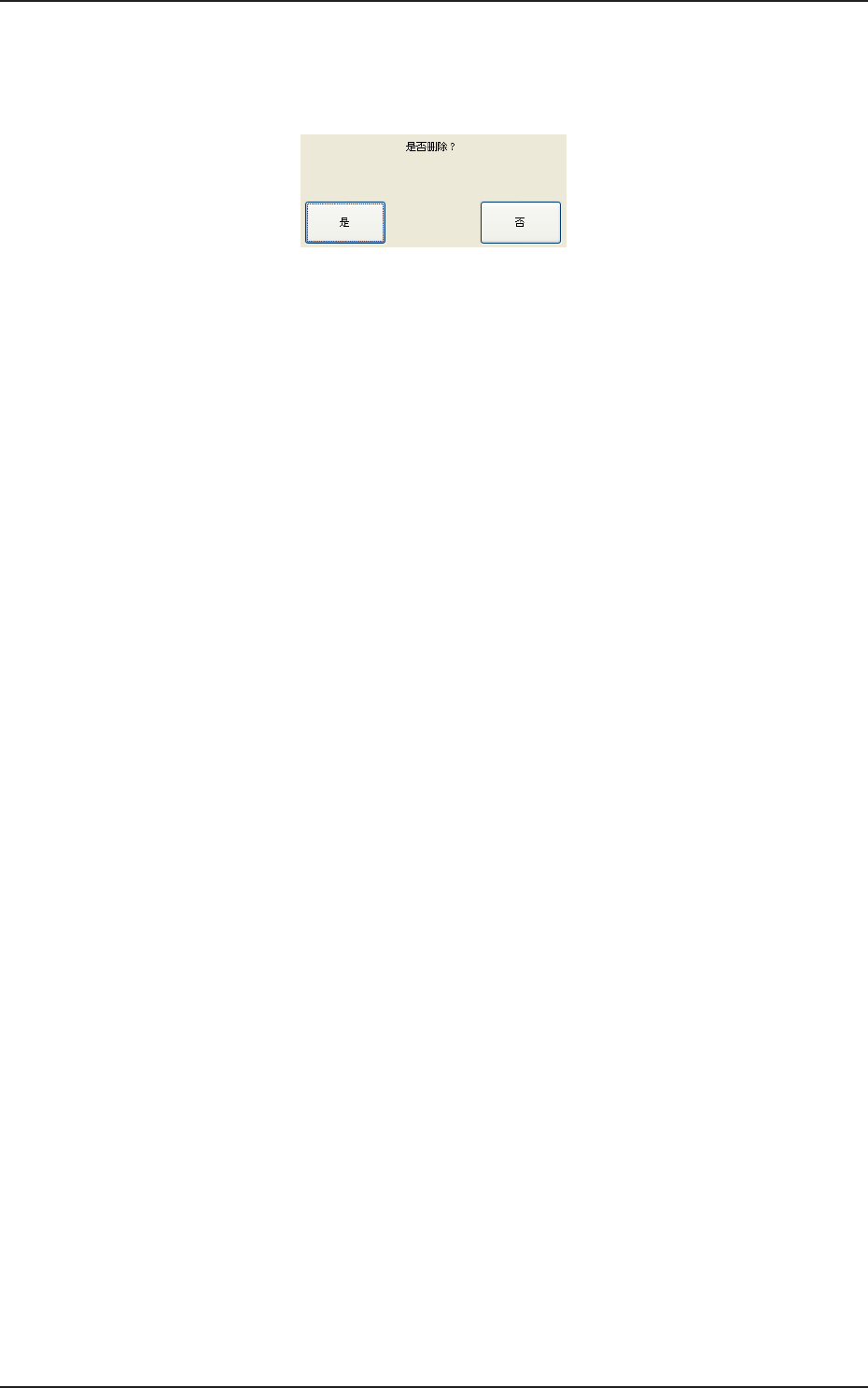

[5][ 删除 ] 按钮
删除识别图像。
选择想要删除的编号，按下 [ 删除 ] 按钮，便显示删除确认界面。
F2E9
[6][ 确定 ] 按钮
返回到
“
识别图像显示
”
界面，显示所选编号的识别图像。
[7][ 取消 ] 按钮
返回到
“
识别图像显示
”
界面。
6.1识别图像一览
