2OM-1752 6-71 1304-001 (4) 选择 [ 教示 ] 按钮。 Note 选择了 [ 编辑 ] 按钮时，以样品数据作为基础进行编辑作业。 请按 [ 完毕 ] 按钮，切换到元件数据库教示界面。 F2F72 (5) 开始外形教示，按下 [ 教示实行 ] 按钮。 Note 请确认在如下虚线领域内是否有元件，偏离时请再次进行调整。 F2F73 7.3 元件识别测试
2OM-1752
6-701304-001
Note

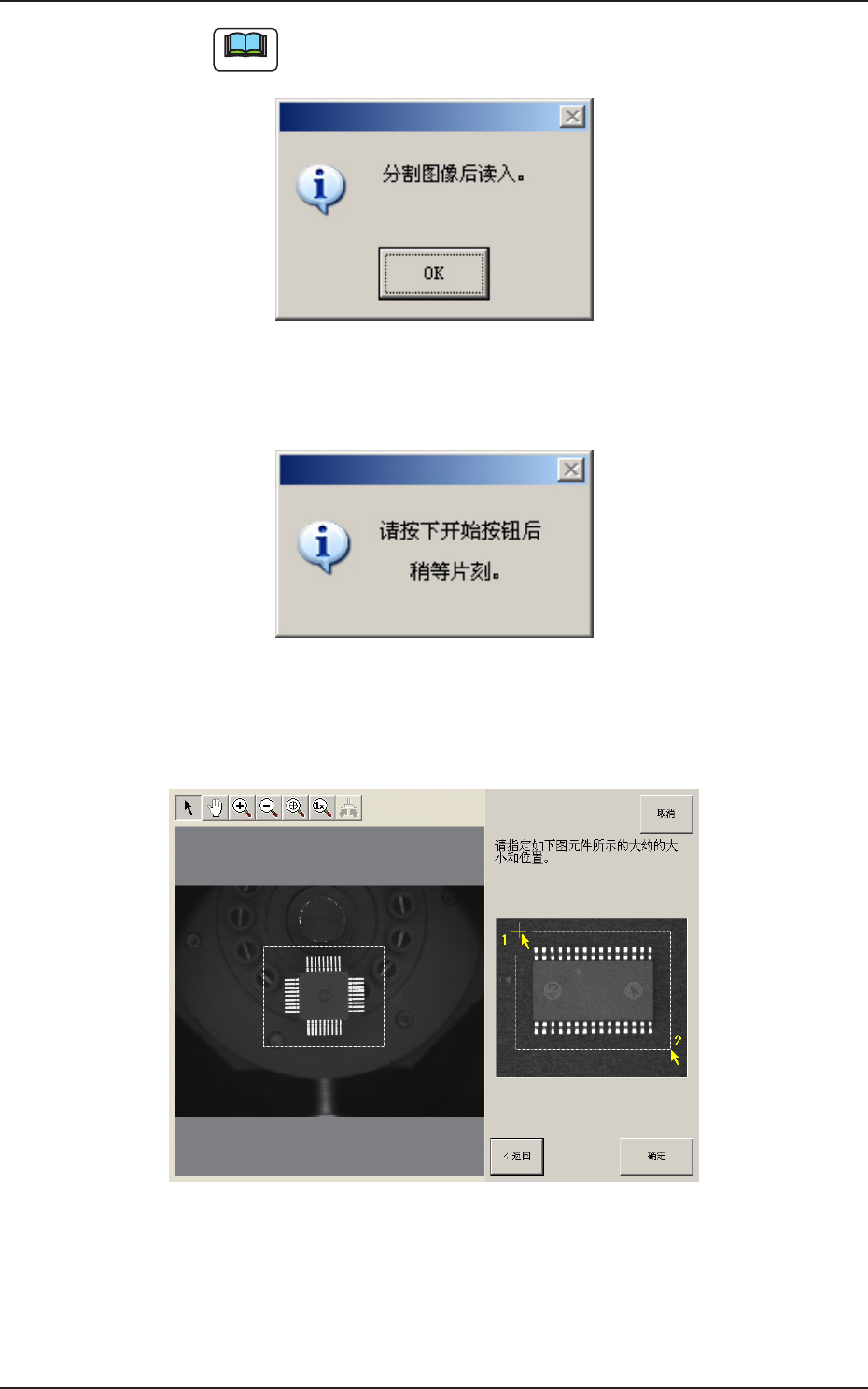

按下 [ 否 ] 按钮时，进行分割拍摄，合成显示复数张图像。
显示以下对话界面，请按 [OK] 按钮。
F2F69
按下 [OK] 按钮时，切换到以下对话界面。
请按下操作台的 [START] 按钮，等待至分割拍摄的结束。
F2F70
(3) 点击元件的左上后，点击右下，圈住全体。
( 指定元件的大概大小和位置。)
F2F71
7.3 元件识别测试
2OM-1752
6-711304-001

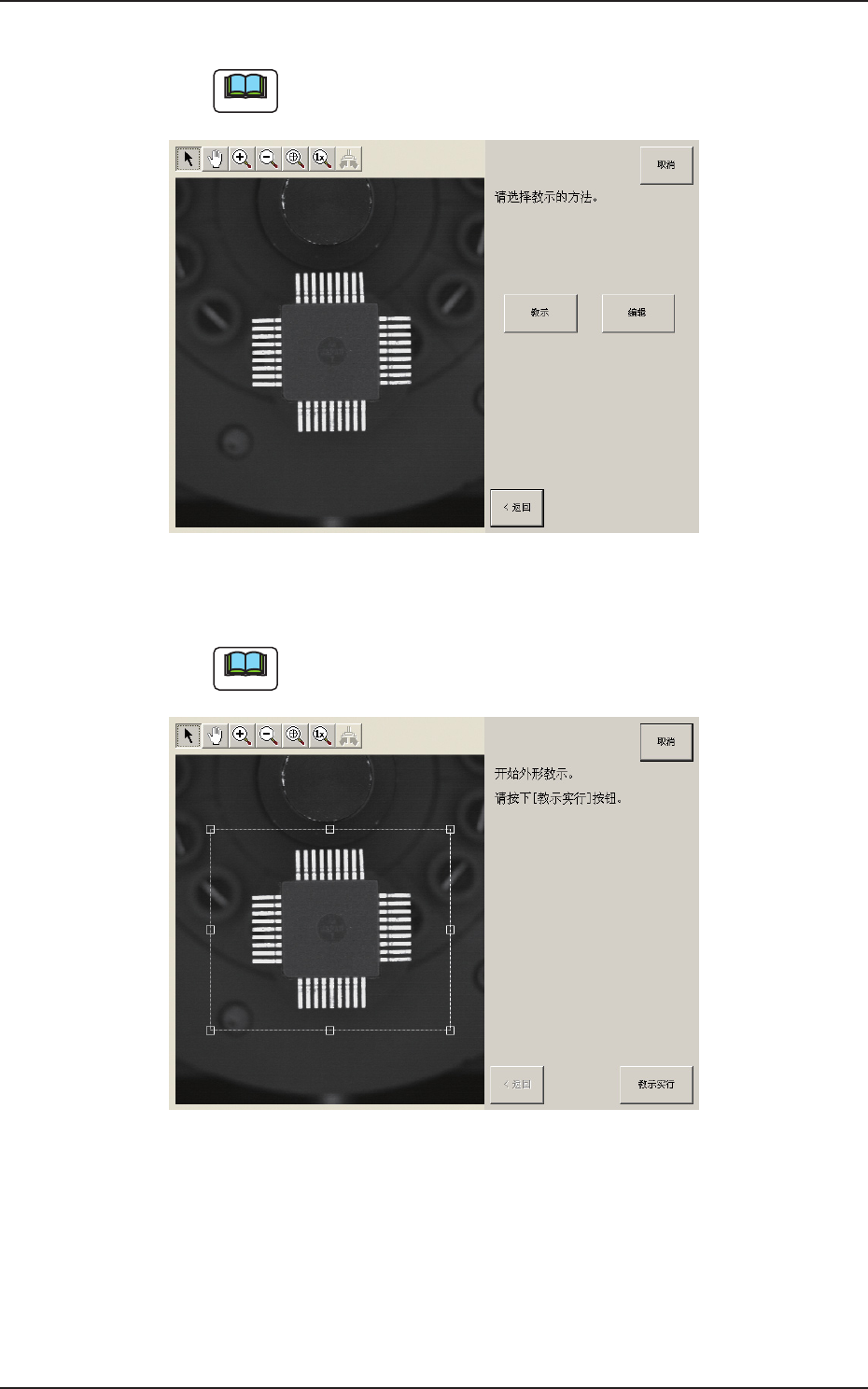

(4) 选择 [ 教示 ] 按钮。
Note
选择了 [ 编辑 ] 按钮时，以样品数据作为基础进行编辑作业。
请按 [ 完毕 ] 按钮，切换到元件数据库教示界面。
F2F72
(5) 开始外形教示，按下 [ 教示实行 ] 按钮。
Note
请确认在如下虚线领域内是否有元件，偏离时请再次进行调整。
F2F73
7.3 元件识别测试
2OM-1752
6-721304-001

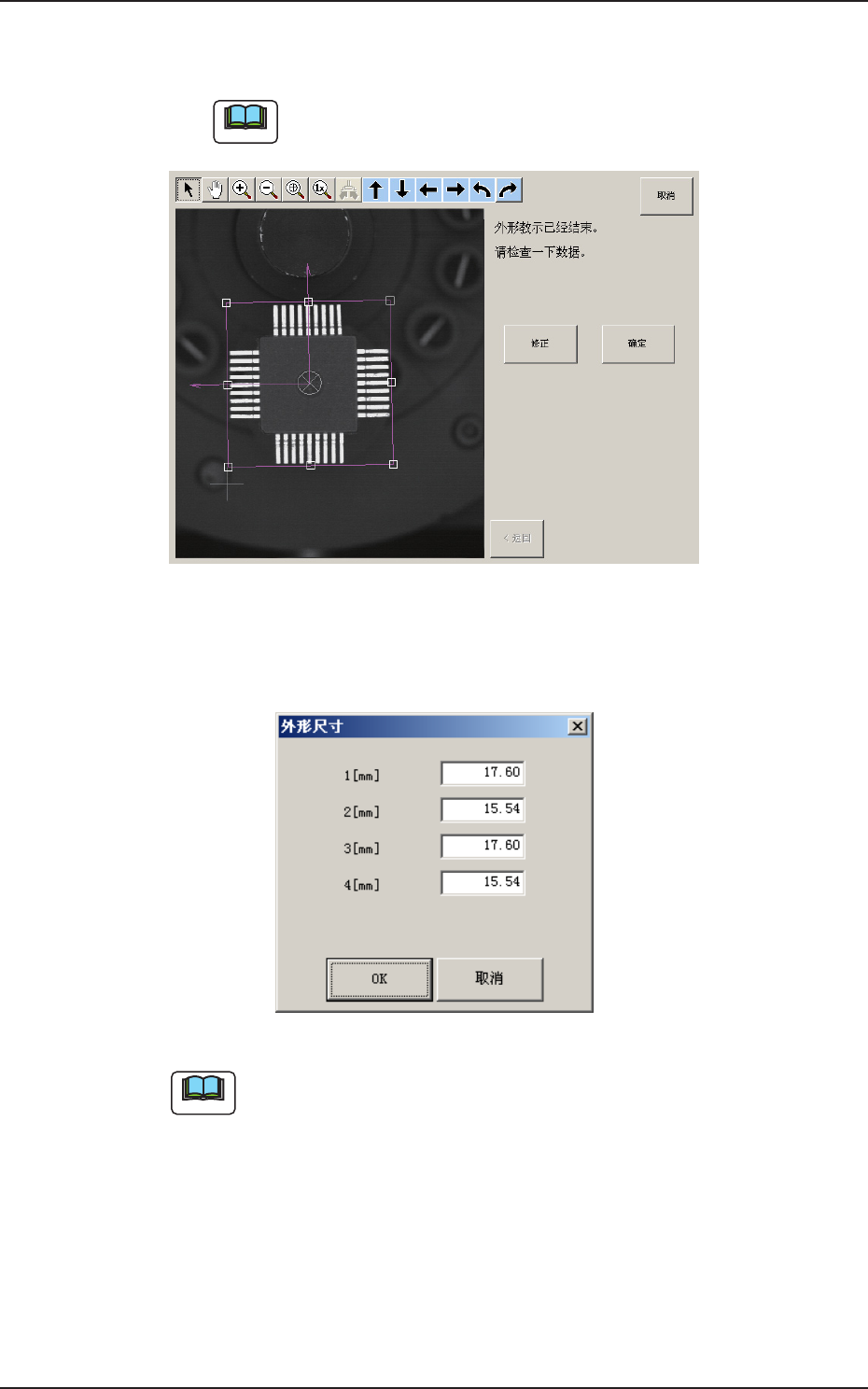

(6) 结束外形教示后，确认数据，按下 [ 确定 ] 按钮。
( 外形尺寸或元件角度不同时，请修正图解。)
Note
点击坐标图解，拖动坐标的箭头顶端时，图解全体旋转。
F2F74
(6-1) 按下 [ 修正 ] 按钮。
( 显示以下界面，请选择修正方法。)
F2F75
Note
在此显示的数据上有时包含端数，但是在结束教示时被整形。
