2OM-1752
1-40
[4]吸取下降
按此按钮，便显示
“
吸取下降
”
输入界面，设定吸嘴为了吸取元件而相
对送料器下降时的减速比率。
[5]吸取上升
按此按钮，便显示
“
吸取上升
”
输入界面，设定吸嘴吸取元件后相对送
料器上升时的减速比率。
[6]贴装下降
按此按钮，便显示
“
贴装下降
”
输入界面，设定吸嘴为了将元件贴装到
线路板而下降时的减速比率。
[7]贴装上升
按此按钮，便显示
“
贴装上升
”
输入界面，设定吸嘴将元件贴装到线路
板后相对送料器上升时的减速比率。
[8]吸嘴选择
按此按钮，便显示
“
吸嘴选择
”
输入界面，设定交换吸嘴时的动作的减
速比率。
[9]安装头上下
按此按钮，便显示
“
安装头上下
”
输入界面，设定安装头上下动作时的
减速比率。
[10]安装头旋转
按此按钮，便显示
“
安装头旋转
”
输入界面，设定安装头旋转时的减速
比率。
Note
(a)元件数据库的速度大于在此指定的速度时，一律替换为上限值使用。
(b)速度指定为小于上限值的元件，遵循元件数据库的设定值。
[11]贴装下降前停留时间
设定贴装下降动作前的停留时间。
范围 :0 ～ 255ms
初始值:0ms
1304-001
4.2指定运行方式
2OM-1752
1-41

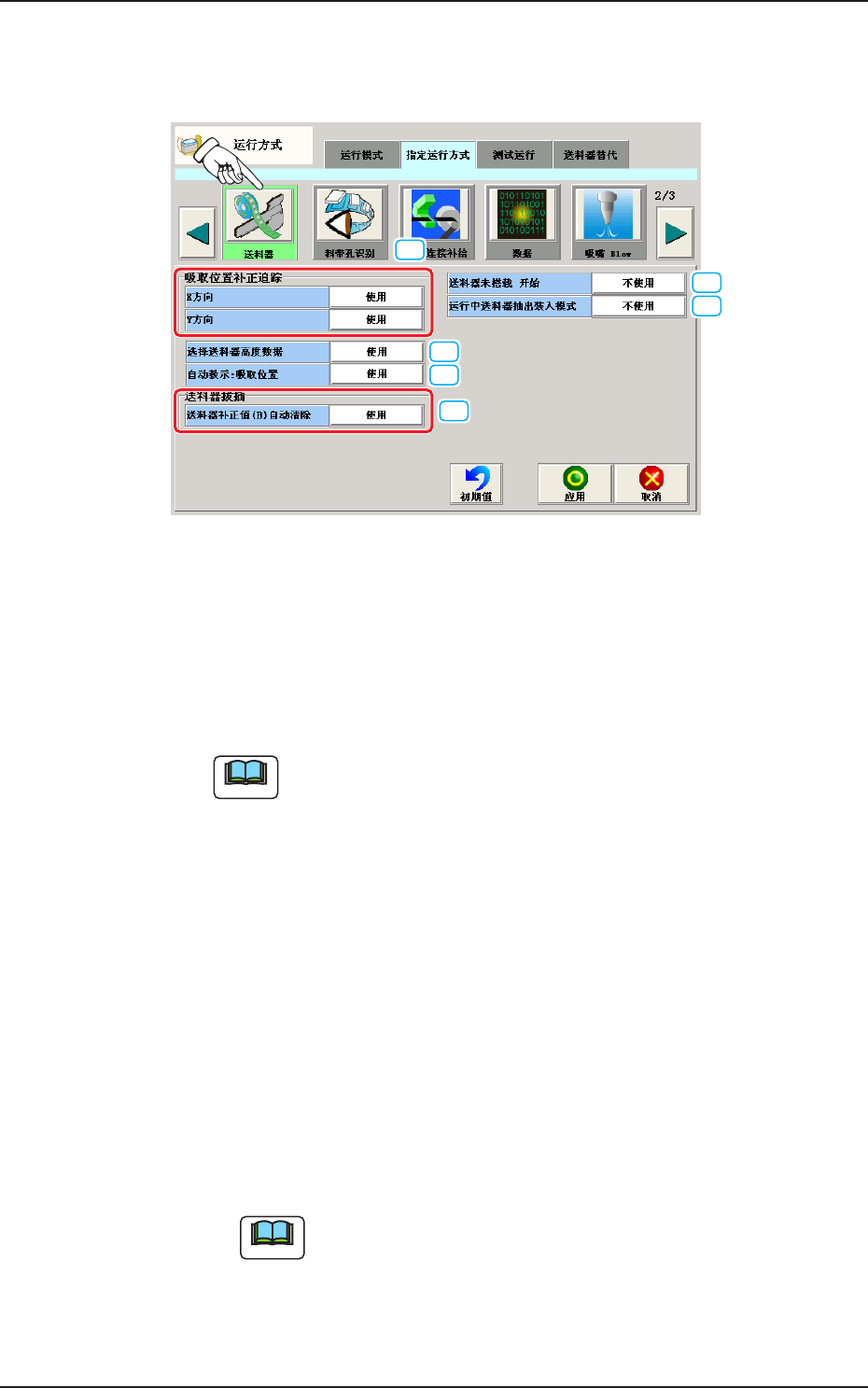

4.2.6 送料器
在
“
指定运行方式
”
选项卡中，按下 [ 送料器 ] 按钮，便显示以下界面。
[1]
[4]
[2]
[3]
[5]
[6]
F2A32
[1]吸取位置补正追踪
吸取位置补正追踪功能，是根据
“
运行参数设定
”
Tab 中设定的吸取位
置补正追踪敏感度，统计处理元件识别时算出的吸嘴中心位置和元件
中心位置的偏离量，追踪补正送料器补正值数据的功能。
吸取位置补正追踪功能，可以分别对 X 方向 /Y 方向设定。
Note
按下共通菜单栏中的 [ 系统设定 ] 按钮→ [ 运行参数 ] 按钮，便显示
“
运行参数设定
”
Tab。
X 方向
使用
使用吸取位置补正的 X 方向追踪功能时选择。
不使用
不使用吸取位置补正的 X 方向追踪功能时选择。
Y 方向
使用
使用吸取位置补正的 Y 方向追踪功能时选择。
不使用
不使用吸取位置补正的 Y 方向追踪功能时选择。
Note
(a)通常设定为
“
使用
”
。
(b)取消特定送料器的吸取位置补正追踪功能时，在元件数据库
中设定。
(c)在
“
运行中
”
、
“
待机中
”
状态下，不能进行保存操作 ( 变更
设定 )。
1304-001
4.2指定运行方式
2OM-1752
1-42
[2]选择送料器高度数据
使用
使用元件吸取时的选择送料器高度数据时选择。
不使用
不使用元件吸取时的选择送料器高度数据时选择。
[3]自动教示 : 吸取位置
使用
执行吸取位置的自动教示时选择。
不使用
不执行吸取位置的自动教示时选择。
[4]送料器拔插
选择拔插送料器时送料器补正值 (B) 自动清除为
“
使用
”
或
“
不使用
”
。
送料器补正值 (B) 自动清除
不使用
不实行拔插送料器时送料器补正值 (B) 自动清除时选择。
使用
实行拔插送料器时送料器补正值 (B) 自动清除时选择。
[5]送料器未搭载
开始
使用
在未搭载送料器的状态下进行生产运行。
不使用
禁止未搭载送料器的状态下的生产运行。
[6]运行中送料器抽出装入 ( 拔插 ) 模式
不使用
不使用运行中的送料器拔插时选择。
使用
使用运行中的送料器拔插时选择。
