2OM-1752
6-85
Note

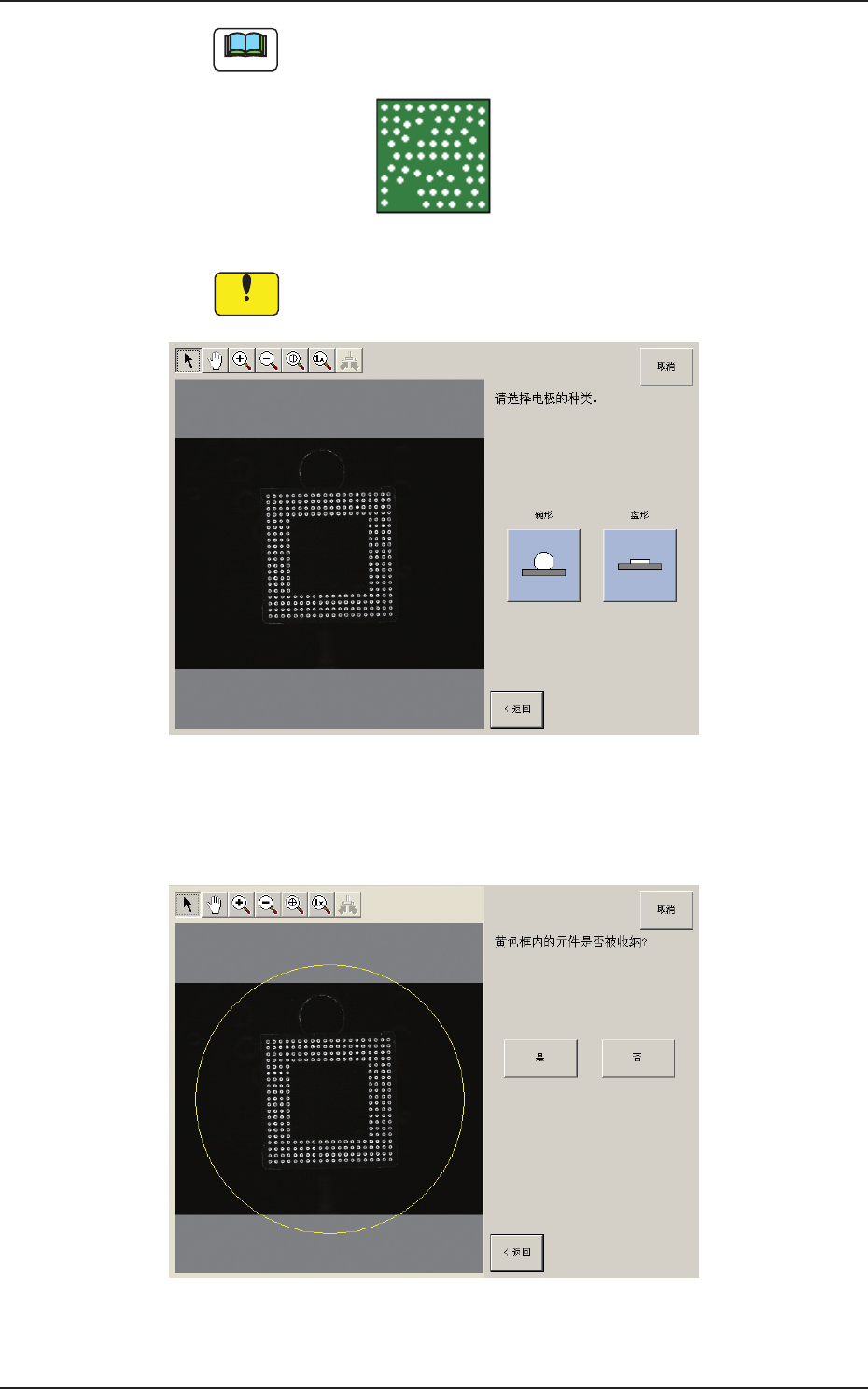

如下电极为不等间距的 BGA/CSP 元件时,请选择 [ 复杂 ]。
F2F99
Notice
电极形式选择了 [ 简单 ] 时,电极无法教示不等间距的 BGA/CSP
元件。
F2F100
(2)元件被收纳到黄色框内时按 [ ] 按钮,元件大而无法收纳到
框内时按 [ ] 按钮。
F2F101
1304-001
7.3元件识别测试
2OM-1752
6-861304-001

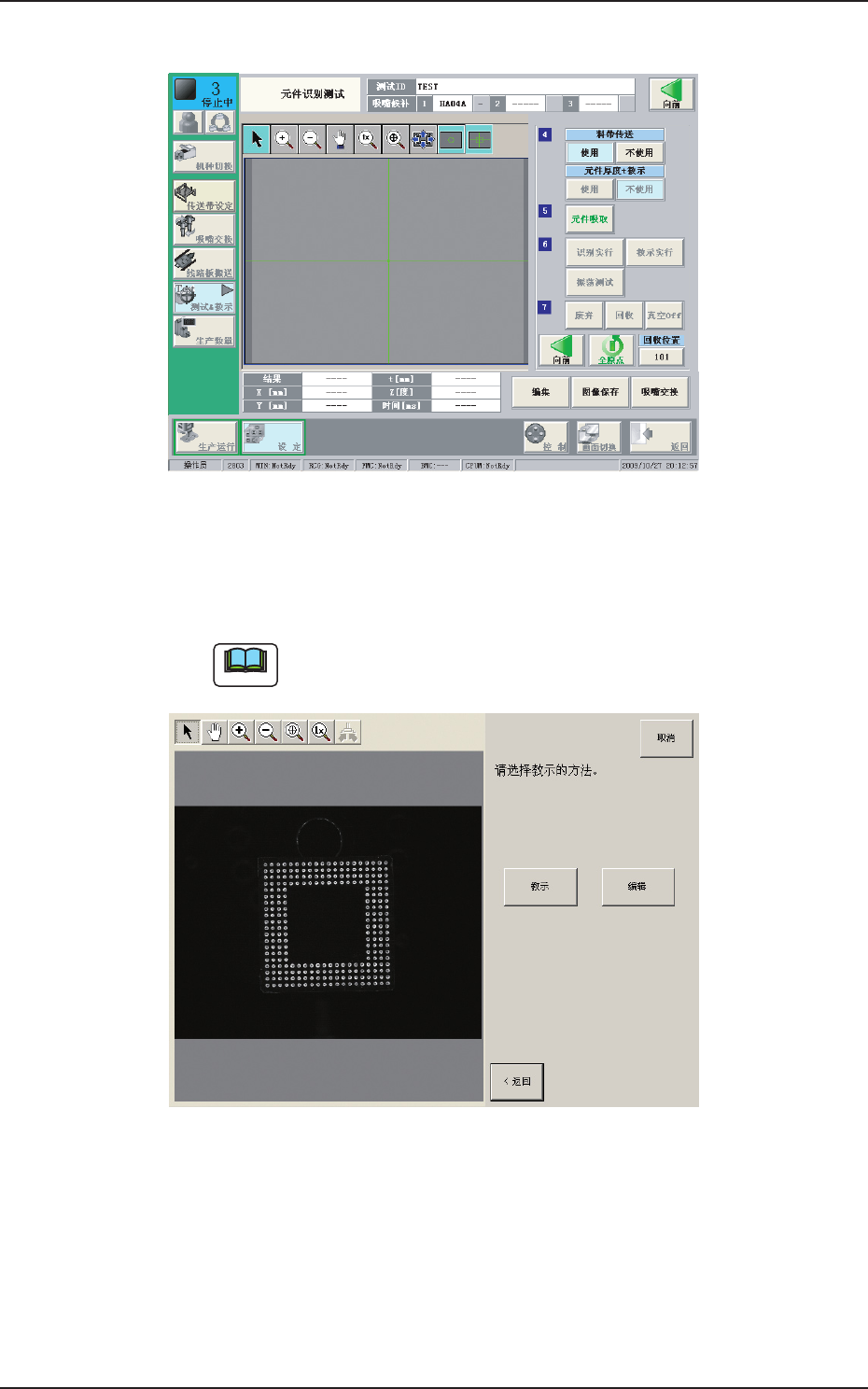

(3)点击元件的左上后,点击右下,圈住全体。
F2F102
(4)确认元件被收纳框内,按下 [ 确定 ] 按钮。
(5)选择 [ 教示 ] 按钮。
Note
选择了 [ 编辑 ] 按钮时,以样品数据作为基础进行编辑作业。
请按下 [ 完毕 ] 按钮,切换到元件数据库教示界面。
F2F103
7.3 元件识别测试
2OM-1752
6-87
1304-001

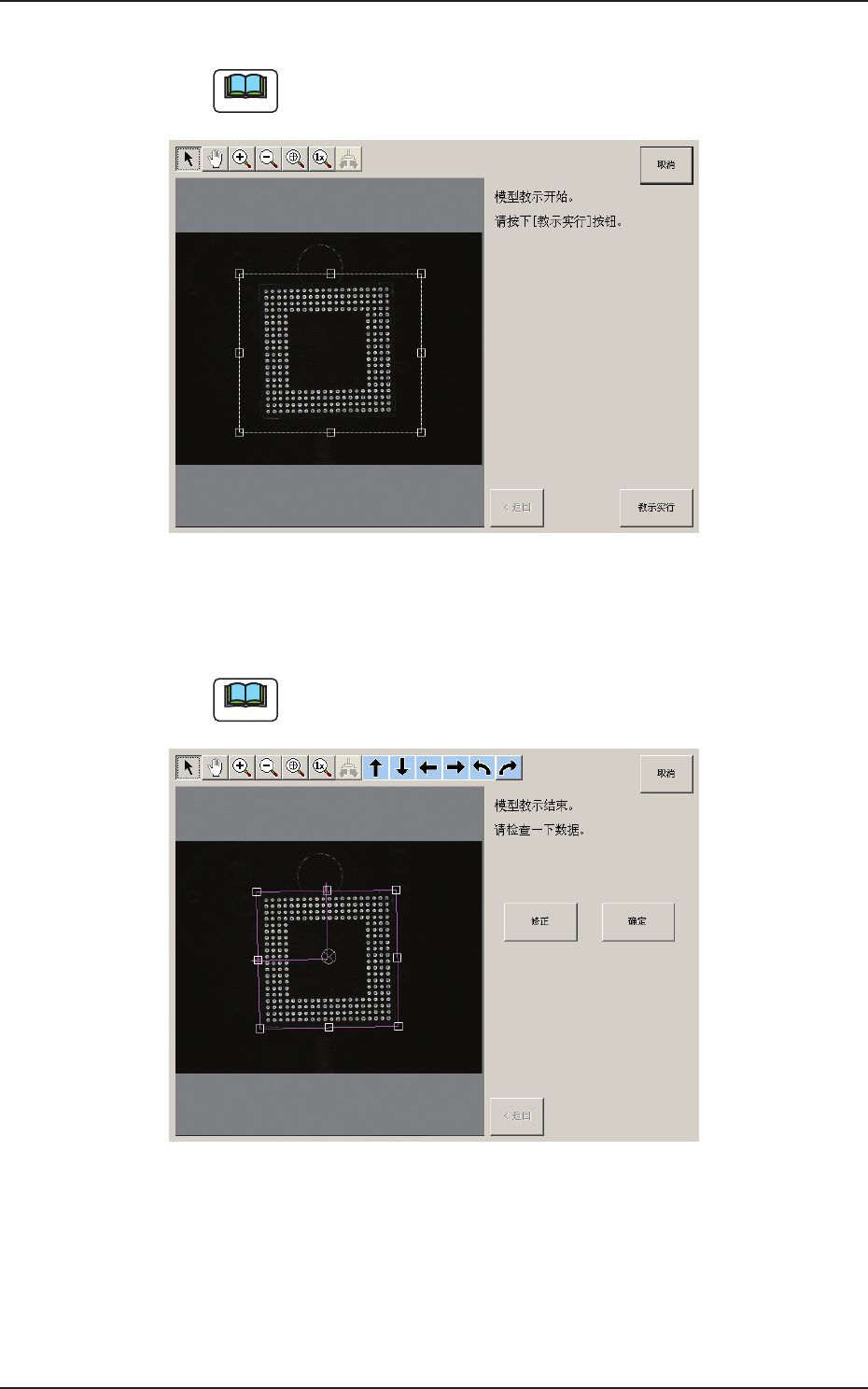

(6)开始模型教示,按下 [ 教示实行 ] 按钮。
Note
请确认在如下虚线领域内是否有元件,偏离时请再次进行调整。
F2F104
(7)结束模型教示后,确认数据,按下 [ 确定 ] 按钮。
( 元件尺寸或元件角度不同时,请按下 [ 修正 ] 按钮,修正图解。)
Note
点击坐标图解,拖动坐标的箭头顶端时,图解全体旋转。
F2F105
7.3 元件识别测试
