2OM-1752 6-33 1304-001 7.2.1 贴装坐标教示的识别界面 在显示贴装坐标教示界面的状态下，按下 [ 周期运行 ] 按钮或步骤动作模式 中的任意按钮，便切换到以下识别界面。 [1] [3] [2] F2F38 [1] 当前的装置状态 显示 “ 运行中 ” 、 “ 停止中 ” 、 “ 暂停 ” 等装置的动作状态。 根据切换到识别界面时的装置状态，识别界面上显示的操作按钮有所 不同。 [2] 识别图像显示领域 显示…
2OM-1752
6-321304-001
[3] 坐标教示
显示当前参照的线路板程序的教示前数据和教示结果。
[4]
[ 周期运行 ] 按钮
按此按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，操作画面便切
换到识别界面，通过线路板程序的周期运行，移动 XY 横梁。
在实行途中按下操作台的 [STOP] 按钮，便在结束 1 步骤动作后停止。
Note
请从 [ 高速 ]、[ 中速 ]、[ 低速 ] 选择移动速度。
[5] 步骤动作模式
指定步骤动作时的步骤。
前一步骤 :将识别界面移动到指定步骤的前一步骤。
指定步骤 :将识别界面移动到指定的步骤。
后一步骤 :将识别界面移动到指定步骤的后一步骤。
[6]
教示数据
选择进行贴装坐标教示的
“
P 数据
”
或
“
O 数据
”
。
[7]
[ 教示实行 ] 按钮
在当前位置实行教示。
[8] [ 补正 ] 按钮
设定是否在实行贴装坐标教示时反映贴装位置补正数据。
不反映时，按此按钮，切换为
“
OFF
”
显示。
[9] [ 放弃 ] 按钮
删除暂时保存的贴装坐标。
[10]
Symbol( 符号 )
显示线路板程序的符号。
O 数据 注释
显示线路板程序的 O 数据注释。
P 数据 注释
显示线路板程序的 P 数据注释。
[11] [ 结束 ] 按钮
保存新贴装坐标的教示结果，结束教示。
7.2 贴装坐标教示
2OM-1752
6-331304-001

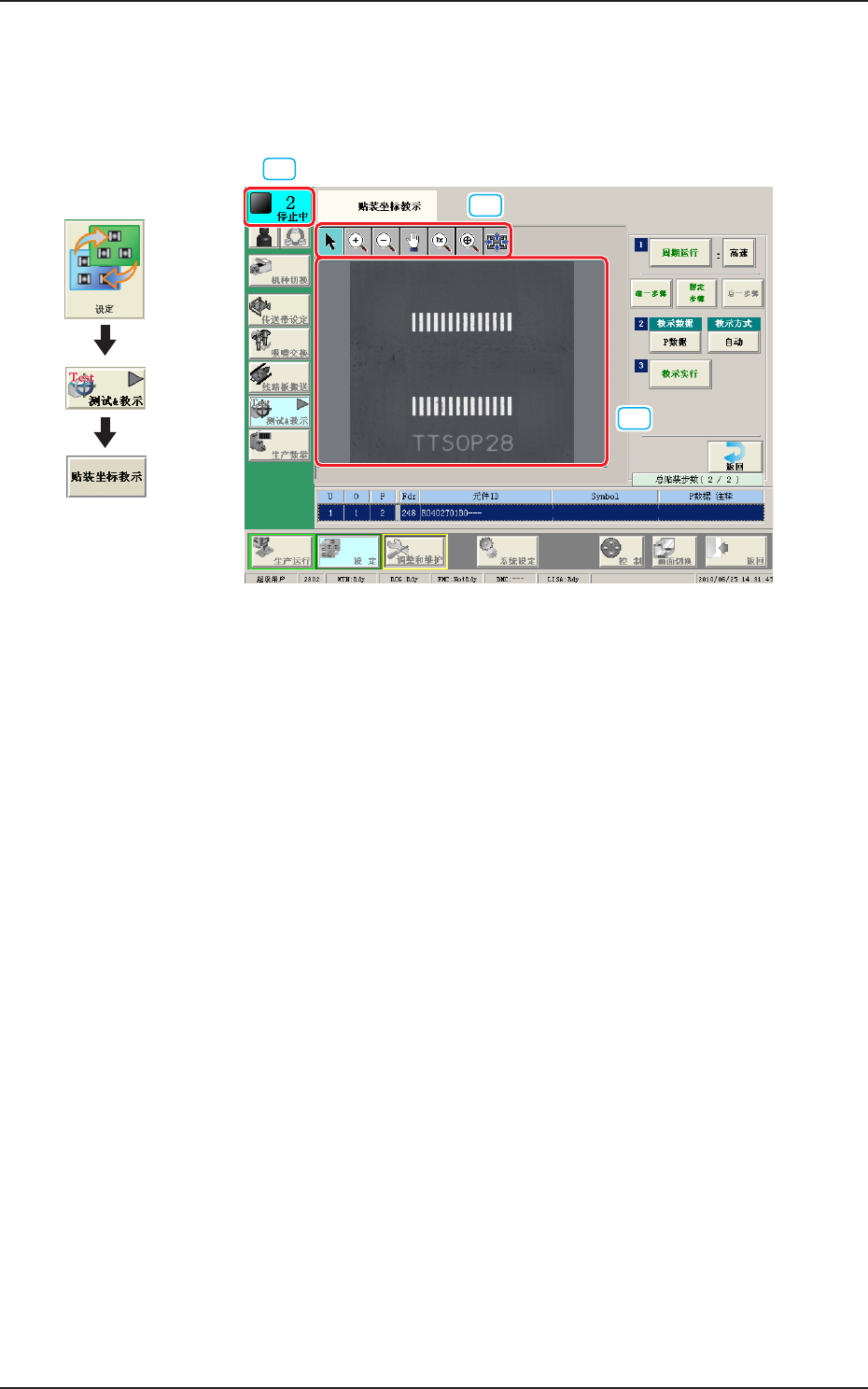

7.2.1 贴装坐标教示的识别界面
在显示贴装坐标教示界面的状态下，按下 [ 周期运行 ] 按钮或步骤动作模式
中的任意按钮，便切换到以下识别界面。
[1]
[3]
[2]
F2F38
[1] 当前的装置状态
显示
“
运行中
”
、
“
停止中
”
、
“
暂停
”
等装置的动作状态。
根据切换到识别界面时的装置状态，识别界面上显示的操作按钮有所
不同。
[2] 识别图像显示领域
显示识别图像 ( 照相机图像 )。
界面展开
7.2 贴装坐标教示
2OM-1752
6-341304-001
[3] 显示图像操作按钮
在
“
停止中
”
时可以用以下按钮切换对识别图像显示领域中显示的图像
进行放大或移动等操作的模式。
[
] 按钮:通常操作模式
[
] 按钮:图像移动模式
按下 [
] 按钮切换到图像移动模式后 ( 指针形状变为
记号。)，在想要移动的图像上拖拽 ( 按住鼠标的左
按钮移动 )。
[
] 按钮 :图像放大模式
按下 [
] 按钮移行到图像放大模式后 ( 指针形状变为
记号。)，点击想要放大的图像或在图像上点击鼠标
的左按钮，图像便以指针位置为中心被放大。
想要固定位置而放大时，请将指针对准图像的中心后放
大。
[
] 按钮 :图像缩小模式
按下 [
] 按钮移行到图像缩小模式后 ( 指针形状变为
记号。)，点击想要缩小的图像或在图像上点击鼠标
的左按钮，图像便以指针位置为中心被缩小。
想要固定位置而缩小时，请将指针对准图像的中心后缩
小。
[
] 按钮 :图像实际大小显示模式 ( 将图像显示为实际大小。)
按下 [
] 按钮移行到图像实际大小显示模式后 ( 指针
形状变为
记号。)，点击想要实际大小显示的图像
或在图像上点击鼠标的左按钮，图像便以指针位置为中
心被实际大小显示。
想要固定位置而实际大小显示时，请将指针对准图像的
中心后，进行实际大小显示。
