2OM-1752 6-91 1304-001 7.3.8. 元件数据库教示的结束 在 “ 数据库教示 ” 界面，按下 [ 完毕 ] 按钮时，再次返回到教示操作界面。 [2] (1/2) F2F111 (2/2) F2F112 可以用 [ 识别实行 ] 按钮实行已建元件数据库的识别测试。 可以用 [ 编集 ( 编辑 )] 按钮进行已建元件数据库的再编辑。 结束教示时，请按 [ 废弃 ] 或 [ 回收 ] 按钮，废弃、回收元件后，按…
2OM-1752
6-901304-001

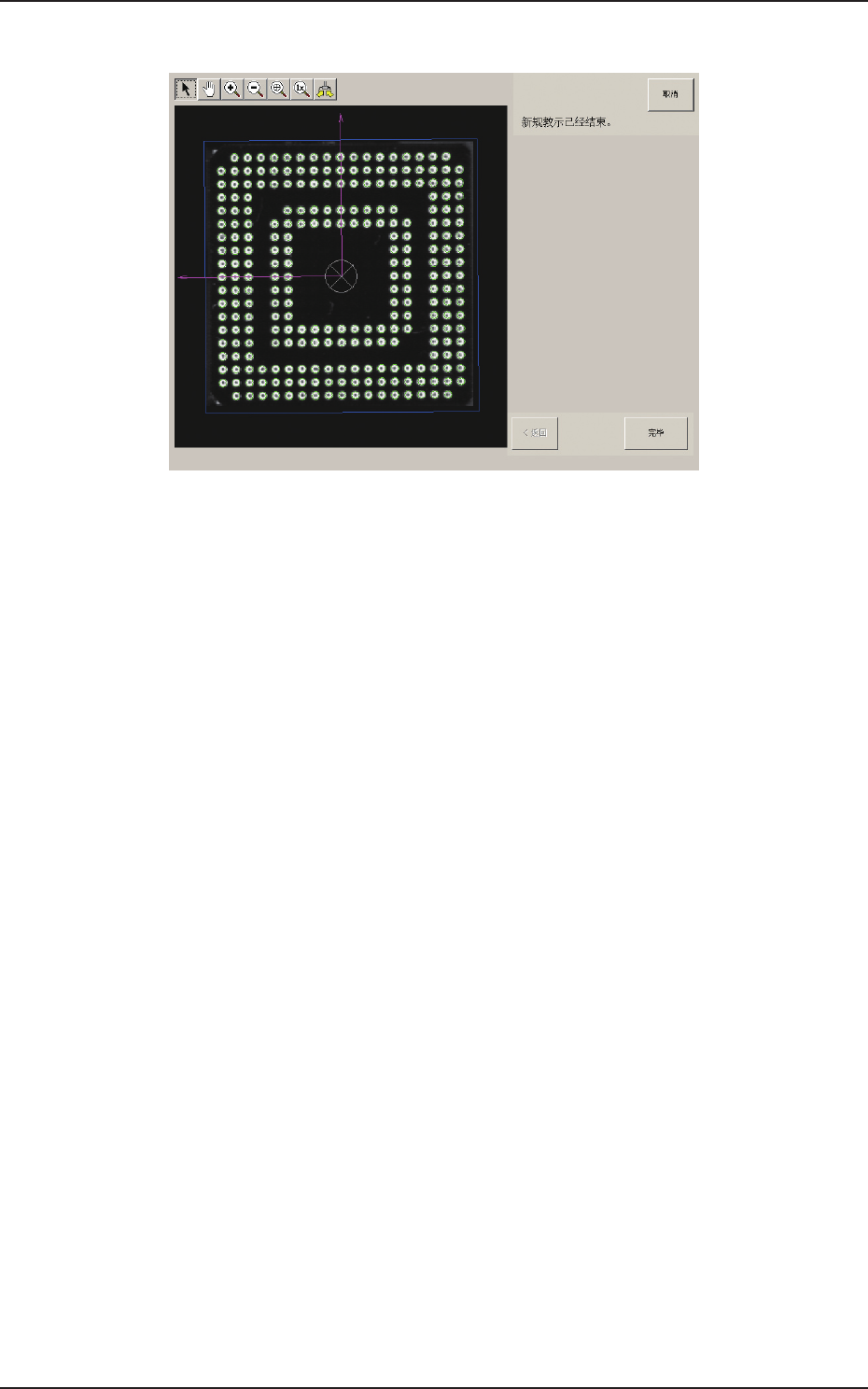

(11)结束教示后，按下 [ 完毕 ] 按钮。
F2F110
7.3 元件识别测试
2OM-1752
6-911304-001

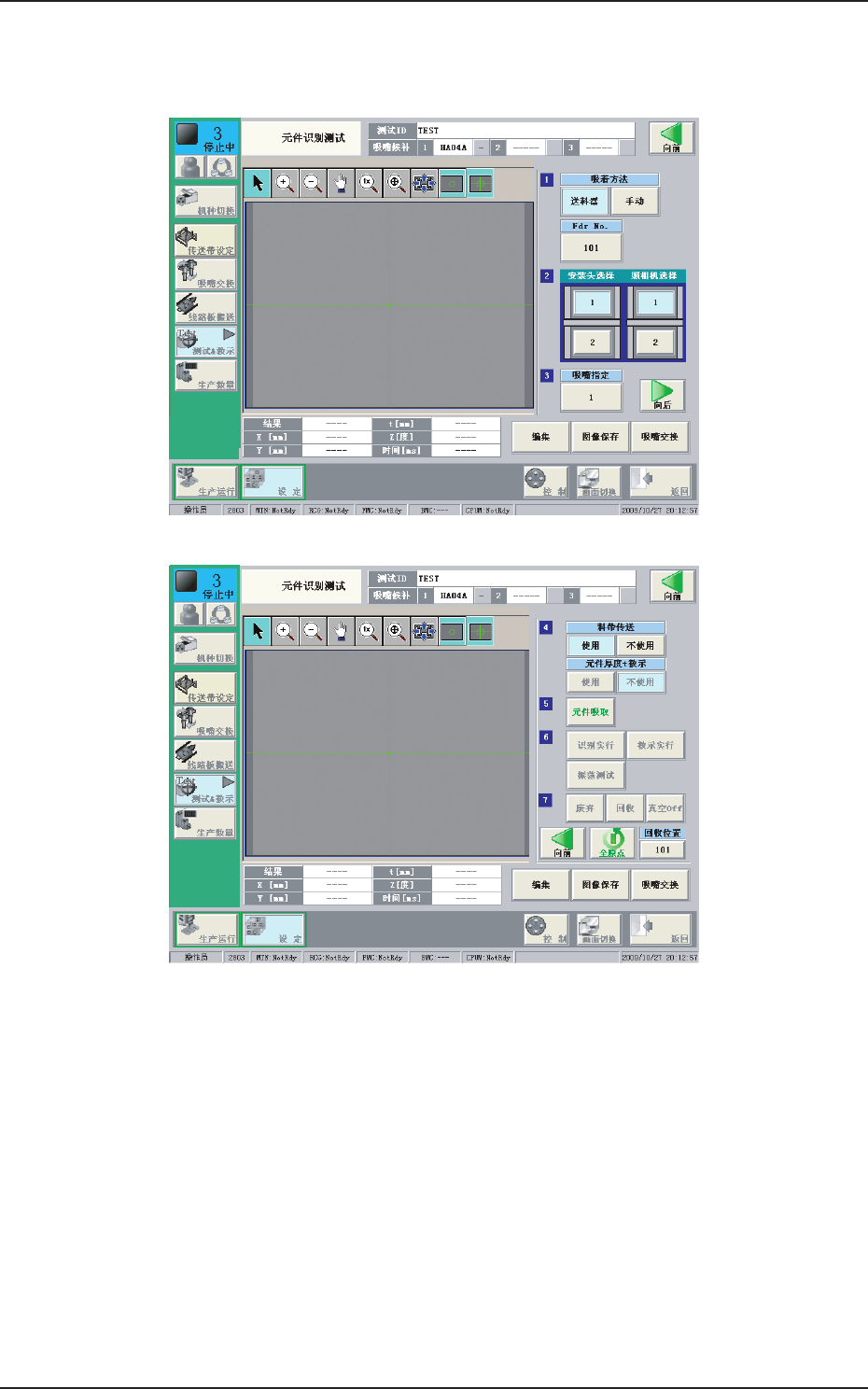

7.3.8. 元件数据库教示的结束
在
“
数据库教示
”
界面，按下 [ 完毕 ] 按钮时，再次返回到教示操作界面。
[2]
(1/2) F2F111
(2/2) F2F112
可以用 [ 识别实行 ] 按钮实行已建元件数据库的识别测试。
可以用 [ 编集 ( 编辑 )] 按钮进行已建元件数据库的再编辑。
结束教示时，请按 [ 废弃 ] 或 [ 回收 ] 按钮，废弃、回收元件后，按下 [ 返
回 ] 按钮。
显示数据保存确认对话框。
将建立的元件数据库保存到测试数据库时，请按 [ 是 ] 按钮，废弃时请按
[ 否 ] 按钮。
7.3 元件识别测试
2OM-1752
6-92
1304-001
7.4 PCB( 线路板 ) 识别测试
进行线路板识别标记的识别测试。
[1]
[2]
[3] [4]
[5]
[6]
[7]
[9] [10]
[11]
[8]
F2F113
[1][ 模块选择 ] 按钮
用图像显示表示模块的按钮。
选择进行线路板识别测试的模块。
[2][ 生产机种数据设定 ] 按钮
按下按钮，便显示
“
从生产机种设定数据
”
界面。
F2F114
选择全体识别坐标的 [ 区域 n] 及 [
#n
] 按钮后按下 [OK] 按钮，便设定
进行线路板识别测试的位置数据和线路板识别标记的编码。
设定的数据显示在
“
指定位置移动
”
界面的标记位置 X、Y 及
“
识别数
据设定
”
界面中。
界面展开
