2OM-1752
1-43

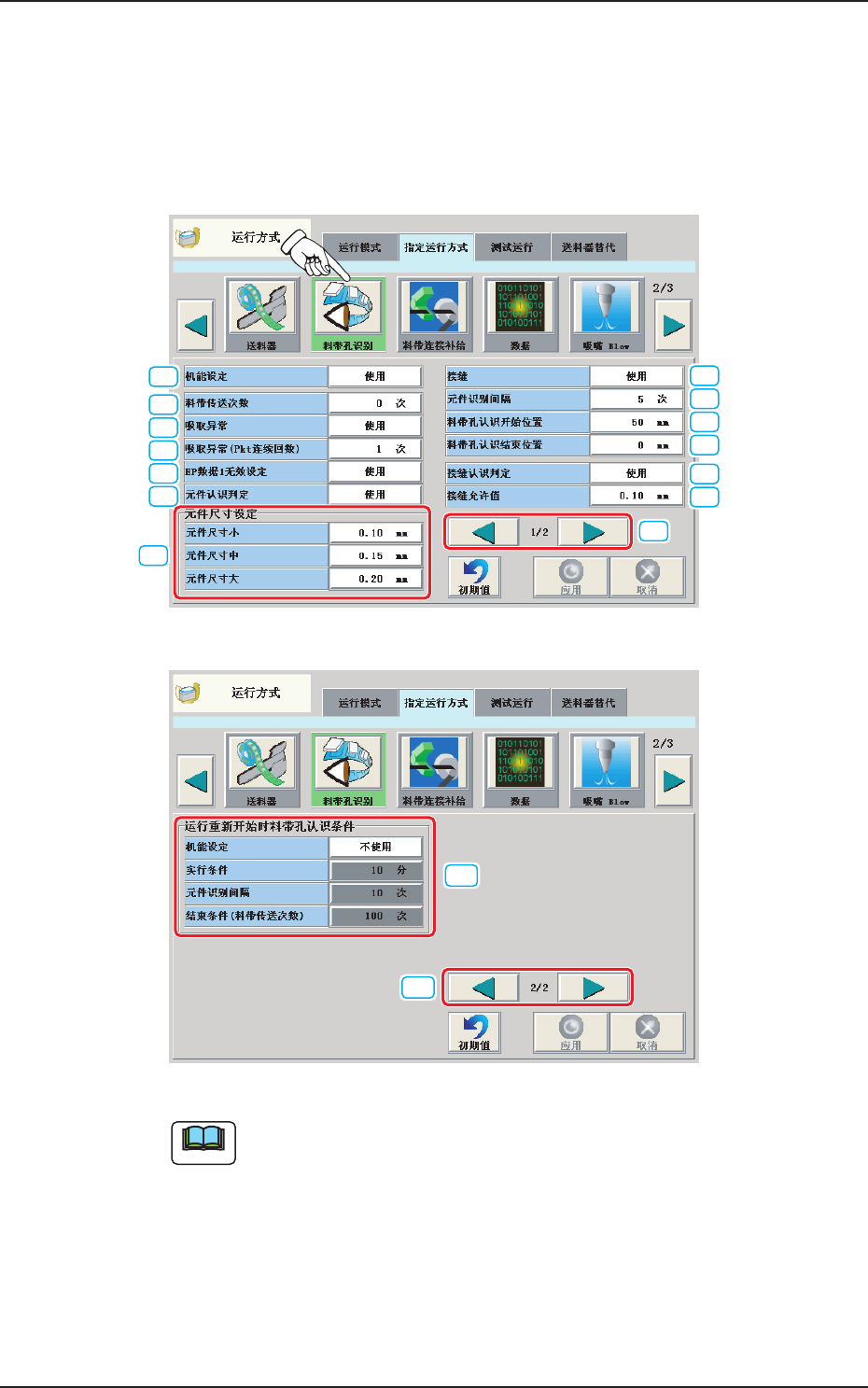

4.2.7 料带孔识别
在
“
指定运行方式
”
选项卡中，按下 [ 料带孔识别 ] 按钮，便显示以下界
面。
识别料带孔的边缘部 ( 轮廓 ) 求出料带孔的中心，反馈到送料器补正值 (B)
的功能。
[1]
[2]
[3]
[4]
[5]
[6]
[8]
[9]
[10]
[11]
[12]
[13]
[15]
[7]
料带孔识别 ( 第 1/2 页 )F2A33
[14]
[15]
料带孔识别 ( 第 2/2 页 )F2A34
Note
(a)元件尺寸在 2012 以下、姿势为纸带的元件为适用对象。
(b)元件数据库中设定的元件尺寸超过
±
25% 时，显示装置情报界面。
1304-001
4.2指定运行方式
2OM-1752
1-44
[1]机能 ( 功能 ) 设定
选择料带孔识别的自动教示为
“
使用
”
或
“
不使用
”
。
不使用
不使用料带孔识别的自动教示时选择。
使用
使用料带孔识别的自动教示时选择。
Note
选择
“
不使用
”
时，不能选择其他项目。
[2]料带传送次数
根据料带传送次数，指定定期进行料带孔识别自动教示时的次数。
按此按钮，便显示
“
料带传送次数
”
输入界面。
[3]吸取异常
设定在吸取异常时是否进行料带孔识别的自动教示。
不使用
吸取异常时不进行料带孔识别的自动教示时选择。
使用
吸取异常时进行料带孔识别的自动教示时选择。
Note
“
吸取异常 (Pkt 连续回数 )
”
没有被设定为
“
1
”
以上时不进行动作。
[4]吸取异常 (Pkt 连续回数 ( 料带孔连接次数 ))
设定吸取异常被设定为
“
使用
”
时的料带孔识别次数。
[5]EP 数据 1 无效设定
使用
吸取异常达到 [4] 中设定的次数便停止生产。
不使用
将 EP 数据 1 的计数变为无效，不停止生产便进行吸取。
[6]元件认识 ( 识别 ) 判定
使用
进行元件识别判定。
吸取偏离量大于
“
[7]
元件尺寸设定
”
中设定的值时进行料带孔识别。
不使用
不进行元件识别判定。
1304-001
4.2指定运行方式
2OM-1752
1-45
[7]元件尺寸设定
设定
“
[6]元件认识判定
”
中的吸取偏离量允许值。
元件尺寸小
设定元件尺寸在 0603 以下的元件。
元件尺寸中
设定元件尺寸大于 0603、小于 1005 的元件。
元件尺寸大
设定元件尺寸大于 1005 的元件。
[8]接缝 ( 连接处 )
设定在连接处检出时是否进行料带孔识别的自动教示。
不使用
连接处检出时不进行料带孔识别的自动教示时选择。
使用
连接处检出时进行料带孔识别的自动教示时选择。
[9]元件识别间隔
根据连接处通过中传送料带的次数，指定定期进行料带孔识别的自动
教示时的间隔。
[10]料带孔认识 ( 识别 ) 开始位置
设定进行料带孔识别的开始位置。
[11]料带孔认识结束位置
设定进行料带孔识别的结束位置。
[12]接缝认识 ( 连接处识别 ) 判定
选择接合的料带的连接处检出功能为
“
使用
”
或
“
不使用
”
。
不使用
不使用连接处检出时选择。
使用
使用连接处检出时选择。
[13]接缝允许值
设定使用
“
接缝认识判定
”
时的连接处允许值。
1304-001
4.2指定运行方式
