7.1 吸取位置教示
在送料器安装头上、带式送料器上的元件吸取动作相关补正值数据中，对吸
收送料器固有偏差的数据，用线路板识别照相机进行目视对齐教示。
[1]
[2]
[4]
[3]
F2F33
[1][ 安装头选择 ] 按钮
图像显示各安装头的按钮。
选择教示使用的安装头 ( 线路板识别照相机 )。
[2][ 模块选择 ] 按钮
图像显示将各送料器安装台显示为模块的按钮。
选择进行教示的模块。
[3][ 带式送料器选择 ] 按钮
从所选模块中选择进行教示的带式送料器。
[4][ 动作 ] 按钮
横梁移动到所选送料器编号上，并切换为目视对齐界面。
界面展开
7.1吸取位置教示
2OM-1752
6-29

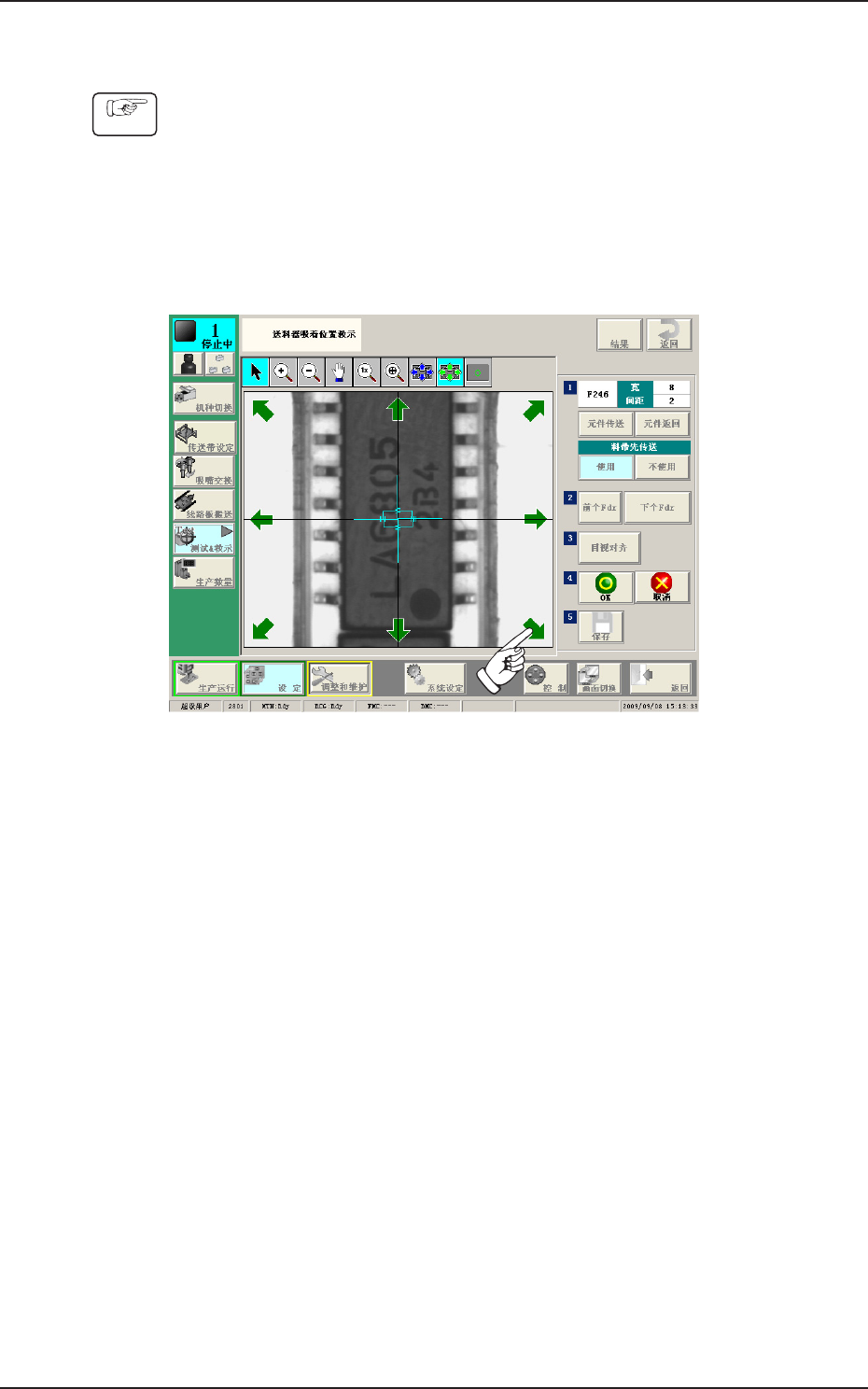

7.1.1 吸取位置教示步骤
Procedure
(1)按下安装头选择按钮。
(2)按下 [ 模块 ] 选择按钮。
( 选择对象模块，选择进行教示的带式送料器。)
(3)按下 [ 动作 ] 按钮。
( 移行到所选带式送料器的目视对齐界面。)
F2F34
(4)按下 [ 元件传送 ] 按钮。
( 传送料带。)
(5)没必要进行目视对齐时 :
请按下 [ 前个 Fdr] 按钮或 [ 下个 Fdr] 按钮，进行其他带式送料器的
目视对齐。
有必要进行目视对齐时 :
请按 (6) 之后的步骤进行。
1304-001
7.1吸取位置教示
2OM-1752
6-30

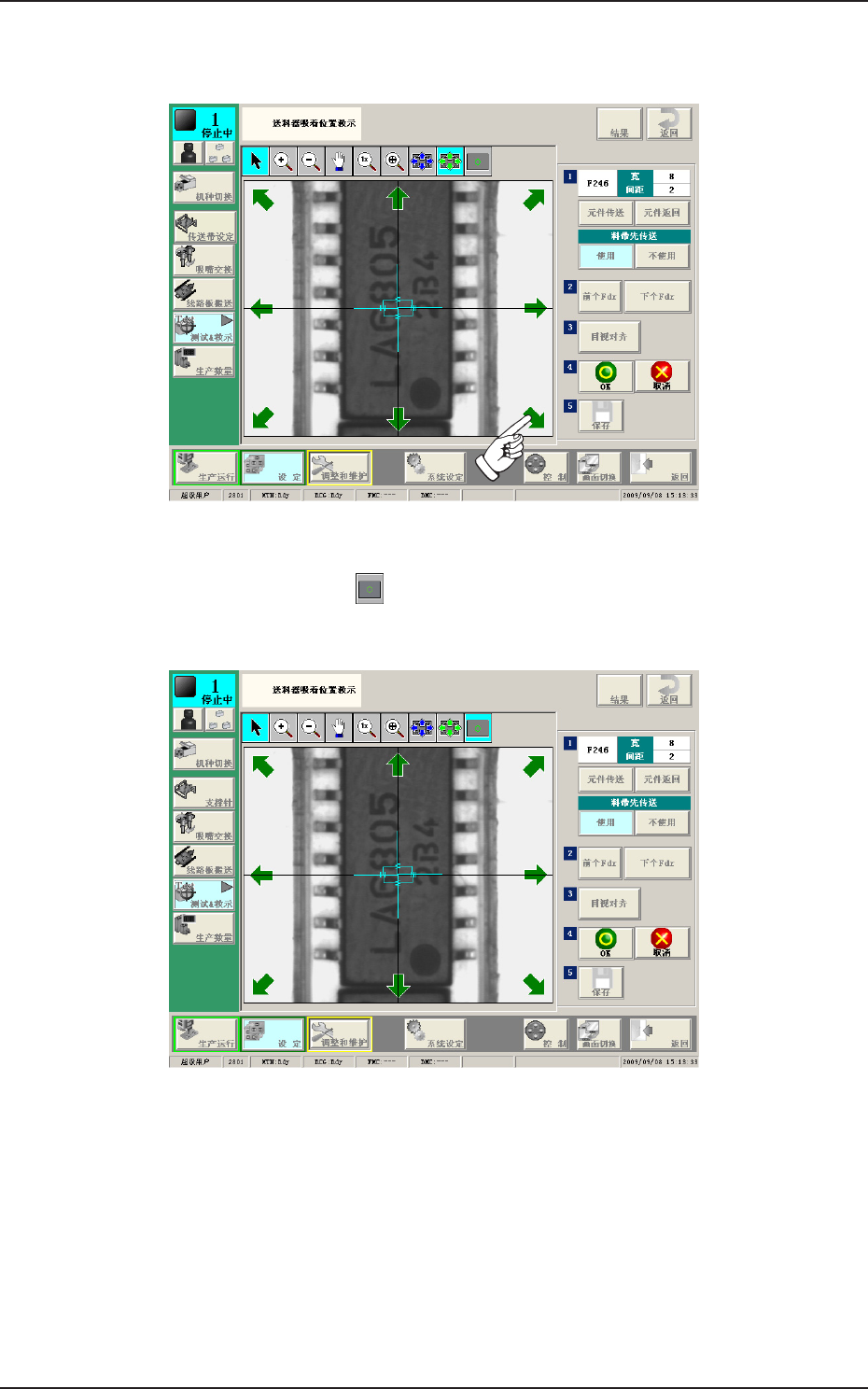

(6)按下 [ 目视对齐 ] 按钮。
( 用界面上的箭头进行目视对齐。)
F2F35
(7)必要时，按下 [ ] 按钮。
( 确认吸嘴的吸取位置。)
F2F36
(8)目视对齐结束后，按下 [OK] 按钮。
( 取消进行的目视对齐时，请按下 [ 取消 ] 按钮。)
(9)按下 [ 保存 ] 按钮，保存目视对齐结果。
